Lorsque la propreté, la résistance à la corrosion, l'automatisation compacte et l'arrêt fiable sont importants,Shangtaifournit leRobinet à bille à montage direct en acier inoxydable électropoli, 1 piècecomme solution pratique pour les systèmes de contrôle des fluides exigeants. Sa surface en acier inoxydable électropolie, sa structure de montage à actionneur direct et ses composants usinés avec précision le rendent adapté aux applications pharmaceutiques, agroalimentaires, de traitement de l'eau, chimiques et industrielles automatisées.

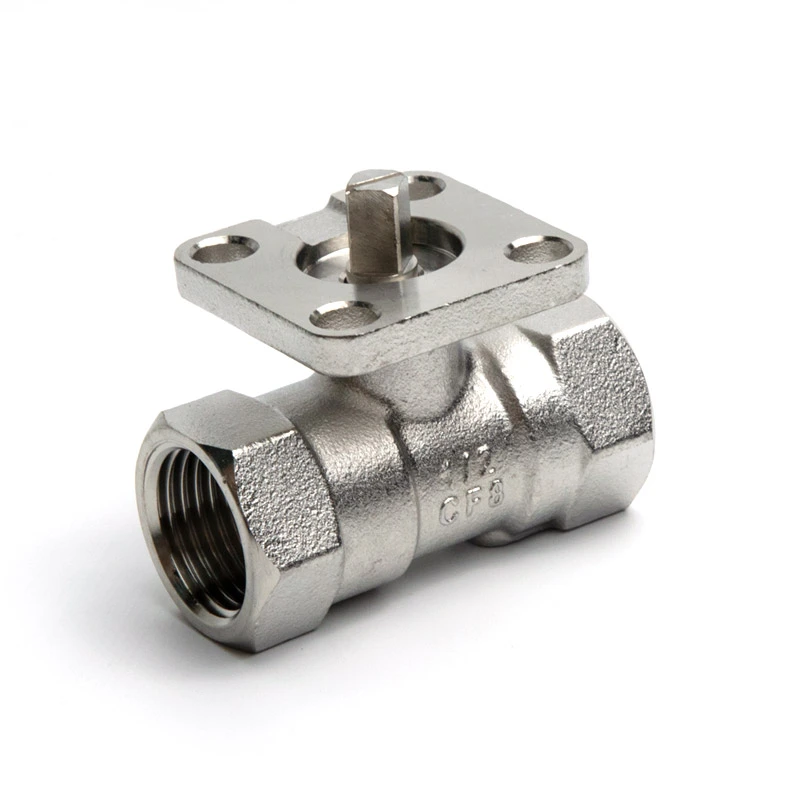

Le robinet à tournant sphérique à montage direct en acier inoxydable électropoli 1 pièce combine une construction monobloc avec une surface électropolie et une plate-forme à montage direct intégrée. L'électropolissage crée une surface en acier inoxydable plus lisse et plus uniforme, aidant à réduire l'accumulation de résidus et à simplifier le nettoyage. La structure à montage direct permet d'installer des actionneurs pneumatiques ou électriques compatibles sans supports de montage supplémentaires, créant ainsi une solution d'automatisation plus compacte. Avec des options en acier inoxydable 304 et 316, des raccords filetés NPT ou BSP, une plage de tailles de 1/4" à 2" et une capacité de pression allant jusqu'à 285 PSI, ce type de robinet à tournant sphérique peut répondre à un large éventail d'exigences industrielles de contrôle des fluides.
Table des matières
Pourquoi choisir un robinet à bille en acier inoxydable électropoli ?
Comment la conception à montage direct améliore-t-elle l'automatisation ?
Qu’est-ce qui rend la construction monobloc pratique ?
Où ce robinet à tournant sphérique peut-il être utilisé ?
Spécifications clés en un coup d'œil
Comment les acheteurs doivent-ils sélectionner la bonne vanne ?
Avantages clés pour les acheteurs industriels
Considérations relatives à l'installation et à la maintenance
Pourquoi envisager Shangtai pour votre projet de vanne ?
Pourquoi choisir un robinet à bille en acier inoxydable électropoli ?
L'état de la surface est une considération importante lorsqu'une vanne fonctionne dans des systèmes où la propreté, la résistance à la corrosion et l'efficacité de la maintenance sont importantes. L'électropolissage élimine les irrégularités microscopiques de la surface de l'acier inoxydable et produit une finition plus lisse. Cela peut aider à réduire les zones où les contaminants ou les résidus de processus peuvent s'accumuler.
Pour les applications impliquant des nettoyages fréquents ou des exigences d’hygiène exigeantes, une surface de vanne lisse peut simplifier la maintenance. L’acier inoxydable offre également une solide combinaison de durabilité mécanique et de résistance à la corrosion, ce qui le rend adapté à un large éventail d’environnements industriels.
La vanne Shangtai est disponible en acier inoxydable 304 comme option de matériau standard, tandis que des configurations en acier inoxydable 316 peuvent être sélectionnées lorsque les conditions du projet nécessitent une résistance supplémentaire à la corrosion. La page produit spécifie la norme ASTM A351 CF8 (304) pour le corps, avec de l'acier inoxydable utilisé pour les principaux composants en contact avec le fluide et les composants d'étanchéité à base de PTFE.
- Surface en acier inoxydable électropolie plus lisse
- Résistance améliorée à la corrosion et à la contamination des surfaces
- Nettoyage et entretien plus faciles
- Convient aux systèmes de fluides sensibles à la propreté
- Disponible dans différentes configurations de matériaux en acier inoxydable
Comment la conception à montage direct améliore-t-elle l'automatisation ?
L'automatisation des vannes industrielles nécessite souvent une connexion fiable entre la vanne et un actionneur. Les configurations traditionnelles peuvent nécessiter des supports ou du matériel de montage séparés, augmentant ainsi le nombre de composants et l'encombrement global de l'installation.
Un robinet à tournant sphérique à montage direct intègre une plate-forme de montage d'actionneur dans la conception de la vanne. Des actionneurs pneumatiques ou électriques compatibles peuvent donc être installés directement, contribuant ainsi à simplifier l'agencement mécanique. Ceci est particulièrement utile pour les fabricants d’équipements et les intégrateurs de systèmes qui conçoivent des ensembles compacts de contrôle des fluides automatisés.
La structure à montage direct peut offrir plusieurs avantages pratiques :
- Installation compacte :Élimine le besoin d'un support de montage séparé dans les configurations compatibles.
- Moins de composants :Une connexion plus simple peut réduire le matériel supplémentaire.
- Préparation à l'automatisation :Prend en charge l'intégration avec un actionnement pneumatique ou électrique.
- Fonctionnement flexible :Des poignées allongées peuvent également être envisagées pour des applications manuelles appropriées.
- Intégration du système plus facile :Le concept de montage standardisé est utile pour les équipements OEM et les systèmes de processus automatisés.
Qu’est-ce qui rend la construction monobloc pratique ?
Un corps de vanne à bille monobloc offre une construction simple pour les applications où un agencement de vanne compact et robuste est préféré. La vanne utilise un mécanisme de commande à bille et tige pour contrôler le débit de fluide, tandis que le siège et les composants d'étanchéité assurent la fonction d'arrêt nécessaire.
L'usinage de précision est également important. Des dimensions précises entre le corps, la bille, la tige et les composants d'étanchéité contribuent à un fonctionnement fluide et à une étanchéité fiable. Shangtai spécifie les composants usinés avec précision et l'inspection des matériaux dans le cadre de son approche de fabrication.
La vanne intègre également une tige anti-éruption et un dispositif de verrouillage en option. Ces caractéristiques peuvent être utiles dans les installations industrielles où le fonctionnement contrôlé et la sécurité mécanique sont des considérations importantes.
Où ce robinet à tournant sphérique peut-il être utilisé ?
La combinaison de l'acier inoxydable électropoli, de la construction compacte et du montage direct de l'actionneur rend cette vanne appropriée pour les applications où l'isolation des fluides et l'automatisation sont requises.
Les domaines d'application typiques comprennent :
- Équipement pharmaceutique :Utile lorsque les surfaces lisses et les composants de contrôle de débit nettoyables sont importants.
- Transformation des aliments :Convient aux systèmes fluides nécessitant des composants en acier inoxydable résistant à la corrosion.
- Traitement de l'eau :Convient aux points d'isolement automatisés et de contrôle de flux.
- Traitement chimique :La construction en acier inoxydable peut offrir une durabilité dans des environnements de processus sélectionnés.
- Automatisation industrielle :Le montage direct de l'actionneur prend en charge l'ouverture et la fermeture automatisées.
- Équipement OEM :Une configuration de vanne compacte peut simplifier l’intégration dans des machines emballées.
L’adéquation de l’application doit toujours être évaluée par rapport aux exigences réelles en matière de fluide, de pression, de température, de compatibilité chimique, de norme de connexion et d’actionneur.
Spécifications clés en un coup d'œil
Les spécifications suivantes constituent une référence pratique pour les ingénieurs, les distributeurs, les acheteurs OEM et les intégrateurs de systèmes évaluant cette vanne.
| Paramètre | Spécification |
|---|---|
| Type de vanne | Robinet à bille à montage direct en acier inoxydable électropoli, 1 pièce |
| Taille nominale | 1/4" à 2" |
| Classe de pression | CL150 |
| Pression maximale | 285 livres par pouce carré |
| Normes de filetage | NPT/BSP |
| Norme de conception et de fabrication | ASME B16.34 |
| Norme de test | API598 |
| Matériau du corps | ASTM A351 CF8 (304) |
| Matériau de la boule et de la tige | ASTM A182 F304 |
| Matériau du siège | RPTFE (PTFE + 15% de charge) |
| Plage de température | -25°C à 150°C |
| Type de port | Port réduit |
Pour la sélection technique, les acheteurs doivent vérifier les derniers dessins dimensionnels, les valeurs pression-température, la configuration des matériaux et les exigences de connexion avant de passer une commande.
Comment les acheteurs doivent-ils sélectionner la bonne vanne ?
La sélection d'un robinet à tournant sphérique en acier inoxydable ne doit pas se limiter à la simple adaptation à la taille nominale du tuyau. Les ingénieurs doivent prendre en compte l’environnement d’exploitation complet pour éviter les problèmes de compatibilité ou de performances.
1. Confirmez la norme de connexion
La vanne prend en charge les configurations filetées NPT et BSP. La norme de filetage sélectionnée doit correspondre au système de tuyauterie ou de raccord connecté pour éviter les problèmes d'installation.
2. Vérifiez la pression et la température
La pression maximale spécifiée est de 285 PSI, tandis que la plage de température indiquée est de -25°C à 150°C. Les conditions d’application réelles doivent rester dans les limites de pression-température applicables.
3. Évaluer la compatibilité des matériaux
Les aciers inoxydables 304 et 316 offrent différents niveaux de résistance à la corrosion. Le fluide de traitement, la concentration, la température et les produits chimiques de nettoyage doivent tous être pris en compte lors de la sélection du matériau.
4. Déterminez la méthode de fonctionnement
Pour les équipements automatisés, confirmez si un actionneur pneumatique ou électrique est préféré. La structure à montage direct peut contribuer à réduire la complexité de l'installation lorsque l'actionneur est compatible avec l'agencement de montage de la vanne.
5. Tenez compte des exigences de débit
Ce modèle utilise une configuration à ports réduits. Les acheteurs doivent tenir compte du débit et de la chute de pression requis plutôt que de sélectionner une vanne uniquement en fonction de la taille du tuyau. Les valeurs Kv répertoriées peuvent constituer un point de départ utile pour l’évaluation du débit.
Avantages clés pour les acheteurs industriels
Pour les acheteurs comparant les robinets à tournant sphérique en acier inoxydable, la valeur de cette configuration vient de la combinaison du traitement de surface, de la construction, de la compatibilité avec l'automatisation et de la flexibilité de fabrication.
| Fonctionnalité | Avantage pratique |
|---|---|
| Finition électropolie | Surface plus lisse et nettoyage plus facile |
| Construction en acier inoxydable | Résistance à la corrosion et durabilité mécanique |
| Plateforme à montage direct | Simplifie l'intégration des actionneurs |
| Corps monobloc | Construction de vanne compacte et simple |
| 304 / 316 Options | Permet la sélection de matériaux pour différents environnements |
| Filetages NPT/BSP | Prend en charge différentes exigences de connexion de tuyauterie |
| Personnalisation OEM | Prend en charge les spécifications personnalisées et les exigences globales |
Considérations relatives à l'installation et à la maintenance
Même une vanne de haute qualité nécessite des pratiques d'installation et de fonctionnement appropriées. Avant l'installation, inspectez les filetages, les surfaces d'étanchéité, le corps de la vanne et la canalisation pour déceler toute contamination ou tout dommage. Le pipeline doit être correctement aligné pour éviter toute contrainte mécanique inutile sur la vanne.
Lors de la mise en service, vérifiez que la vanne s'ouvre et se ferme en douceur et que l'actionneur, s'il est installé, fonctionne dans la plage de couple requise. Les tests de pression doivent suivre les procédures de projet et les exigences de sécurité applicables.
Pour un service à long terme, les équipes de maintenance doivent vérifier périodiquement :
- Fuite externe autour des raccords filetés et des joints
- Couple de fonctionnement et mouvement de la vanne
- Montage et alignement de l'actionneur
- Signes de corrosion ou de dommages de surface
- Performances de siège et d’étanchéité
- Conditions de pression et de température de fonctionnement
Il est recommandé de suivre la documentation technique du fabricant et les normes industrielles applicables lors de l'installation, du test ou de l'entretien de la vanne.
Foire aux questions
Quel est le principal avantage d’un robinet à tournant sphérique en acier inoxydable électropoli ?
L'électropolissage produit une surface en acier inoxydable plus lisse qui peut améliorer la nettoyabilité, réduire l'accumulation de résidus en surface et soutenir la résistance à la corrosion. Cela rend la vanne particulièrement intéressante pour les applications industrielles sensibles à la propreté.
La vanne peut-elle être connectée à un actionneur pneumatique ?
Oui. La plate-forme à montage direct est conçue pour prendre en charge les actionneurs pneumatiques compatibles. Des actionneurs électriques et des poignées allongées adaptées peuvent également être envisagés en fonction des exigences de fonctionnement.
Quelles tailles sont disponibles ?
La gamme de tailles standard est de 1/4" à 2". Les acheteurs nécessitant d’autres tailles ou des spécifications personnalisées peuvent discuter de leurs besoins avec le fabricant.
La vanne prend-elle en charge les filetages NPT et BSP ?
Oui. Des options de connexion filetée NPT et BSP sont disponibles, permettant à la vanne d'être adaptée à différents systèmes de tuyauterie.
Quelles normes sont associées à cette vanne ?
Les informations sur le produit spécifient ASME B16.34 pour la conception et la fabrication et API 598 pour les tests et l'inspection. Les exigences spécifiques au projet doivent être confirmées avant la passation des marchés.
Shangtai peut-il fournir une personnalisation OEM ?
Oui. Shangtai prend en charge les exigences des vannes OEM et personnalisées, y compris la sélection des matériaux, les spécifications, le traitement de surface, les normes de connexion et les exigences de production en vrac.
Pourquoi envisager Shangtai pour votre projet de vanne ?
LeRobinet à bille à montage direct en acier inoxydable électropoli, 1 pièceest conçu pour les acheteurs qui ont besoin d'une combinaison de qualité de surface lisse en acier inoxydable, de construction de vanne compacte et d'intégration pratique de l'automatisation. Ses options en acier inoxydable 304/316, ses connexions NPT ou BSP, sa structure de montage d'actionneur direct et sa conception industrielle en font un choix polyvalent pour les systèmes de contrôle des fluides dans plusieurs industries.
Shangtai soutient les distributeurs, les fabricants d'équipements OEM, les intégrateurs de systèmes et les projets industriels avec des solutions de vannes personnalisées et des capacités d'approvisionnement en gros. Si vous évaluez la taille de la vanne, le matériau, la pression nominale, le type de connexion, le traitement de surface ou la compatibilité de l'actionneur, consultez le robinet à tournant sphérique à montage direct en acier inoxydable électropoli 1 pièce pour plus de détails sur le produit et les informations de sélection.
Vous recherchez une solution fiable de vannes en acier inoxydable pour votre prochain projet ?Partagez vos exigences en matière de taille, de fluide de travail, de pression, de température, de norme de connexion et d'automatisation avec Shangtai pour recevoir une configuration et une assistance technique appropriées.Contactez-nousaujourd'hui pour discuter de vos besoins en matière de vannes OEM, personnalisées ou en vrac et trouver une solution pratique pour votre système de contrôle des fluides.
