Fabricant professionnel de crépines en Y pour systèmes de filtration industriels durables

Shangtai Crépines en Ysont conçus pour éliminer les particules solides et les débris des fluides du pipeline avant qu'ils n'atteignent les pompes, les vannes de régulation, les compteurs, les échangeurs de chaleur et autres équipements en aval. Le corps en forme de Y offre un agencement de filtration compact avec un tamis amovible, ce qui rend ces crépines adaptées aux systèmes de canalisations où une protection de l'équipement et un entretien pratique du tamis sont nécessaires.

Les crépines de type Y peuvent être utilisées avec de l'eau, du pétrole, du gaz, de la vapeur et d'autres milieux industriels compatibles, sous réserve des matériaux de corps, de tamis et d'étanchéité sélectionnés. Les configurations disponibles peuvent être spécifiées en fonction de la taille du pipeline, de la pression nominale, du sens du débit, des exigences de filtration, de la norme de connexion et des conditions d'installation.

Protection des pipelines industriels
Shangtai fournit des crépines de pipeline de type Y pour la protection des équipements et la filtration des particules solides. Fournissez la taille de votre pipeline, le fluide, la pression, la température, le type de connexion et le niveau de filtration requis pour la configuration et l'assistance aux devis.

Comment un filtre en Y protège les équipements en aval

Le tamis intercepte les particules solides transportées par le fluide du pipeline tout en permettant au fluide de continuer à travers le passage d'écoulement principal. Cela permet de réduire le risque de pénétration de débris dans les composants sensibles en aval et peut permettre un fonctionnement plus stable des pompes, des vannes de régulation, des compteurs, des échangeurs de chaleur et des équipements similaires.

Contrairement à un filtre conçu pour une séparation fine ou spécialisée, un filtre de pipeline est généralement utilisé pour l'élimination mécanique des particules solides plus grosses et des débris côté installation. L'ouverture de tamis appropriée doit être sélectionnée en fonction du niveau de protection requis et de la chute de pression admissible du système.

Corps de type Y et conception d'écran amovible

Le corps caractéristique en forme de Y abrite le tamis de filtration à un angle par rapport au chemin d'écoulement principal. Cette configuration offre un agencement compact pour de nombreux systèmes de tuyauterie industrielle tout en permettant au tamis d'être retiré pour inspection et nettoyage.

Selon la conception, un raccord de drainage ou de purge peut également être fourni pour faciliter l'élimination des débris accumulés sans démonter complètement le pipeline. La configuration réelle doit être confirmée en fonction du modèle de vanne ou de crépine, de la disposition d'installation et des exigences du projet.

Le nettoyage de l'écran fait partie de l'entretien de la crépine
À mesure que les débris s’accumulent sur le tamis, la résistance à l’écoulement peut augmenter. Une inspection et un nettoyage réguliers aident à maintenir la capacité de débit requise et à maintenir la perte de pression dans la plage acceptable pour le système.

Sélection du maillage d'écran et des perforations

L'ouverture de la crépine est l'un des paramètres les plus importants lors de la sélection d'une crépine de type Y. Une ouverture plus petite peut permettre une rétention plus fine des particules, mais elle peut également augmenter la chute de pression et nécessiter un nettoyage plus fréquent lorsque le pipeline contient un niveau élevé de débris.

La sélection doit tenir compte de la taille des particules à éliminer, de la viscosité moyenne, du débit, de la perte de charge admissible et de la sensibilité de l'équipement en aval. Shangtai peut revoir ces paramètres lors de la confirmation de la configuration d'écran appropriée.

Facteur de sélection	Pourquoi c'est important
Taille des particules	Détermine l'ouverture de tamis requise pour l'élimination des débris
Débit	Affecte la vitesse d'écoulement et la perte de pression à travers le tamis
Viscosité moyenne	Influence la résistance à l'écoulement et les performances de filtration
Équipement en aval	Détermine le niveau requis de protection contre les particules
Fréquence de nettoyage	Aide à déterminer si un nettoyage manuel ou un dispositif de vidange/purge est approprié

Chute de pression et capacité de débit

Toute crépine introduit une certaine perte de pression car le fluide passe à travers un tamis. La chute de pression peut augmenter à mesure que les particules s'accumulent sur l'élément filtrant. Pour cette raison, la sélection du filtre Y doit prendre en compte le débit requis, la taille du tuyau, la surface du tamis, l'ouverture du tamis et la pression différentielle admissible.

Un nettoyage régulier est important lorsque le pipeline transporte une quantité importante de débris. Des manomètres ou des indicateurs de pression différentielle peuvent être utilisés dans des systèmes appropriés pour aider à déterminer quand l'écran nécessite une inspection ou un nettoyage.

Orientation d'installation et sens d'écoulement

Une installation correcte est importante pour une collecte efficace des particules et un entretien pratique. La flèche d'écoulement sur le corps du filtre doit correspondre à la direction réelle de l'écoulement du pipeline. La chambre de tamisage doit également être positionnée en fonction du modèle et du support spécifiques afin que les débris collectés puissent rester dans la chambre désignée.

De nombreuses conceptions de type Y peuvent être installées dans des canalisations horizontales, tandis que certaines configurations peuvent également être utilisées dans des canalisations verticales lorsque la direction du flux et l'orientation du tamis sont appropriées. Les exigences d'installation doivent être confirmées avant d'installer le filtre dans le système.

Pour la vapeur ou d'autres services spéciaux, l'orientation de l'installation peut nécessiter une considération supplémentaire pour gérer les condensats, le drainage et l'accès pour la maintenance. Suivez toujours la documentation produit applicable et les exigences de tuyauterie du projet.

Matériaux du corps et de l'écran

La sélection des matériaux doit être basée sur le fluide du pipeline, la pression, la température et les conditions de corrosion. Les matériaux courants du corps comprennent l'acier au carbone, l'acier inoxydable, la fonte, la fonte ductile et l'acier allié. L'acier inoxydable et d'autres matériaux résistants à la corrosion peuvent être sélectionnés pour l'écran en fonction de l'environnement de service.

Pour les fluides corrosifs ou à température plus élevée, la compatibilité des matériaux du corps et du tamis interne doit être vérifiée. Les matériaux d'étanchéité doivent également être sélectionnés en fonction de la température et du fluide de fonctionnement.

Raccords d'extrémité pour tuyauterie industrielle

Les crépines Shangtai de type Y peuvent être configurées avec différentes options de connexion d'extrémité en fonction de la conception du pipeline et des normes applicables. Les configurations courantes incluent les connexions à brides, filetées, soudées bout à bout et à emboîtement soudées.

Lors de la sélection d'un raccordement, tenez compte de la norme du pipeline, de la taille nominale, de la pression nominale, de la méthode d'installation, de l'espace disponible et des exigences de maintenance. Faire correspondre le raccordement du filtre au système de tuyauterie existant permet de simplifier l'installation et le remplacement futur.

Applications du produit

Les crépines en Y sont généralement installées en amont des équipements susceptibles d'être affectés par des particules solides ou des débris d'installation. Les applications typiques incluent :

Systèmes de pipelines de pétrole et de gaz
Transformation pétrochimique et chimique
Systèmes de traitement de l'eau et d'approvisionnement en eau
Production d’électricité et canalisations de services publics
Systèmes CVC et eau glacée
Tuyauterie marine et de bord
Pipelines de processus industriels
Protection des pompes et des vannes de régulation
Protection des échangeurs de chaleur et des compteurs

La configuration appropriée du filtre dépend du fluide, des conditions de fonctionnement, des exigences de filtration et de la norme de tuyauterie applicable. Pour les fluides spéciaux ou les services sévères, les paramètres techniques doivent être examinés avant la sélection.

Fabrication, inspection et contrôle qualité

Shangtai contrôle les principales exigences de fabrication et d'inspection conformément aux spécifications du produit applicables. La sélection des matériaux, les dimensions du corps, la configuration du tamis, les dimensions des connexions, les composants d'étanchéité et les exigences liées à la pression peuvent être examinés lors de l'inspection de la production et de la qualité.

Shangtai fonctionne sous un système de gestion de la qualité ISO 9001 et fournit des produits avec un support de certification CE et EAC applicable. Lorsque le projet l'exige, les normes et exigences d'inspection pertinentes telles que API 6D et API 598 peuvent être révisées en fonction du produit spécifique et de la documentation de commande.

Documentation et inspection du projet
Pour les projets industriels, Shangtai peut examiner les spécifications des matériaux requis, les pressions nominales, les normes de connexion, les exigences d'inspection, les dessins et la documentation applicable avant la production et l'expédition.

Comment sélectionner la bonne crépine de type Y

Avant de demander un devis, préparez les informations suivantes :

Taille nominale du tuyau ou du filtre
Pression nominale
Milieu de travail
Température de fonctionnement
Taille de maille ou de perforation requise
Matériau du corps et de l'écran
Type de connexion de fin
Orientation pour l'installation du pipeline
Débit requis
Exigences en matière de quantité et de projet
Dessins, spécifications ou documents techniques, si disponibles

Si la crépine est destinée à protéger une pompe, une vanne de régulation, un compteur ou un échangeur de chaleur spécifique, la fourniture des informations sur l'équipement et du niveau de filtration requis peut aider à déterminer une configuration appropriée.

Foire aux questions

Quels sont les types courants de crépines de pipeline ?

Les conceptions courantes incluent les crépines de type Y, à panier, de type T, duplex et temporaires. Une configuration de type Y est souvent envisagée lorsqu'un agencement en ligne compact et un écran amovible sont requis. Le choix final dépend de la disposition du pipeline, de la capacité de débit, de l'accès pour la maintenance et des exigences de filtration.

Comment puis-je choisir la bonne taille de maille ou de perforation ?

La sélection dépend de la taille des particules à éliminer, de la viscosité moyenne, du débit, de la chute de pression admissible et de la sensibilité de l'équipement en aval. Un tamis plus fin n’est pas toujours le choix approprié car il peut augmenter la perte de pression et la fréquence de nettoyage.

Une crépine de type Y peut-elle être installée verticalement ?

Certaines configurations peuvent être installées dans des canalisations verticales lorsque le sens d'écoulement et l'orientation du tamis sont adaptés. L'installation doit suivre la flèche de débit, les instructions du produit et les exigences de la disposition spécifique du fluide et du pipeline.

À quelle fréquence la crépine doit-elle être nettoyée ?

La fréquence de nettoyage dépend de la quantité et du type de débris présents dans le pipeline. Un manomètre ou un indicateur de pression différentielle peut aider à identifier l’augmentation de la résistance et à déterminer quand une inspection ou un nettoyage de l’écran est nécessaire.

Les crépines en Y réduiront-elles la pression du pipeline ?

Oui. Toute crépine crée une certaine chute de pression lorsque le fluide traverse le tamis. Un dimensionnement correct, une sélection de tamis appropriée, une zone d'écoulement adéquate et un nettoyage régulier peuvent aider à maintenir la perte de pression dans la plage acceptable du système.

Quels sont les matériaux disponibles ?

Les matériaux courants du corps comprennent l'acier au carbone, l'acier inoxydable, la fonte, la fonte ductile et l'acier allié. Les matériaux des écrans sont souvent de l'acier inoxydable ou d'autres alliages résistant à la corrosion. Le matériau approprié dépend du fluide, de la pression, de la température et des conditions de corrosion.

Quelles connexions d'extrémité peuvent être fournies ?

Les options courantes incluent les connexions à brides, filetées, soudées bout à bout et à emboîtement soudées. Le raccordement requis doit correspondre à la norme du pipeline, à la taille nominale, à la pression nominale et aux exigences d'installation.

Quelles informations sont nécessaires pour un devis ?

Veuillez fournir la taille, la pression nominale, le type de crépine, le matériau du corps, la taille du tamis ou de la perforation, le fluide de travail, la température, le type de connexion, la position d'installation, le débit et la quantité. Les dessins ou les spécifications du projet sont également utiles lorsqu’une configuration ou une exigence d’inspection spécifique est impliquée.

Besoin d'un filtre de type Y pour votre pipeline ?
Envoyez la taille de votre tuyau, le fluide, la pression, la température, le type de connexion, les exigences de filtration et la quantité à Shangtai pour confirmation technique et devis.

Envoyer une demandeouContacter Shanghai Valvepour obtenir de l'aide concernant la sélection d'une crépine de type Y, les spécifications techniques, les exigences du projet et le devis.

View as

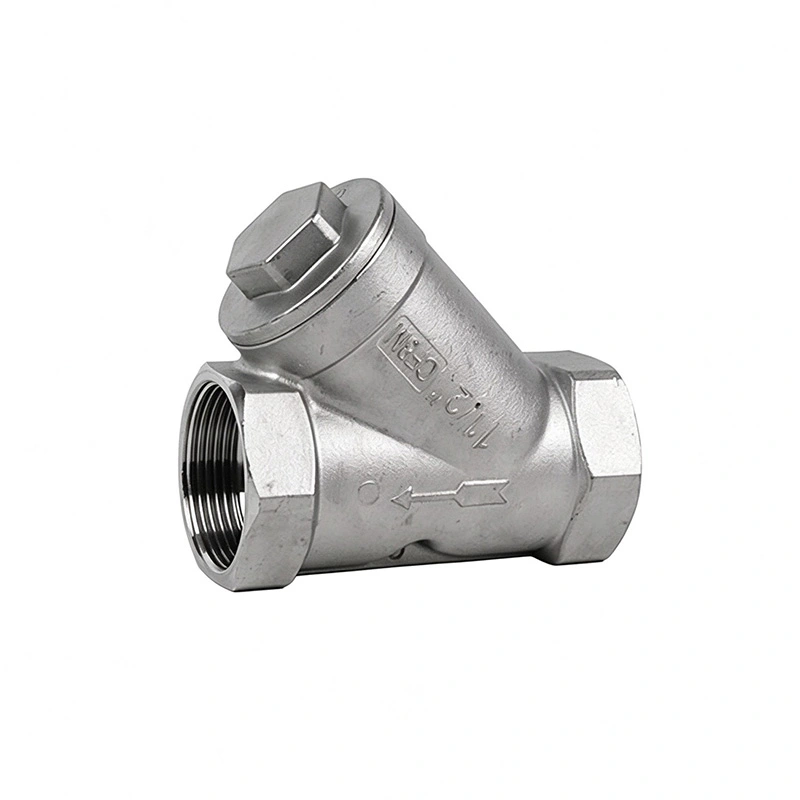

Crépine en Y en acier inoxydable
