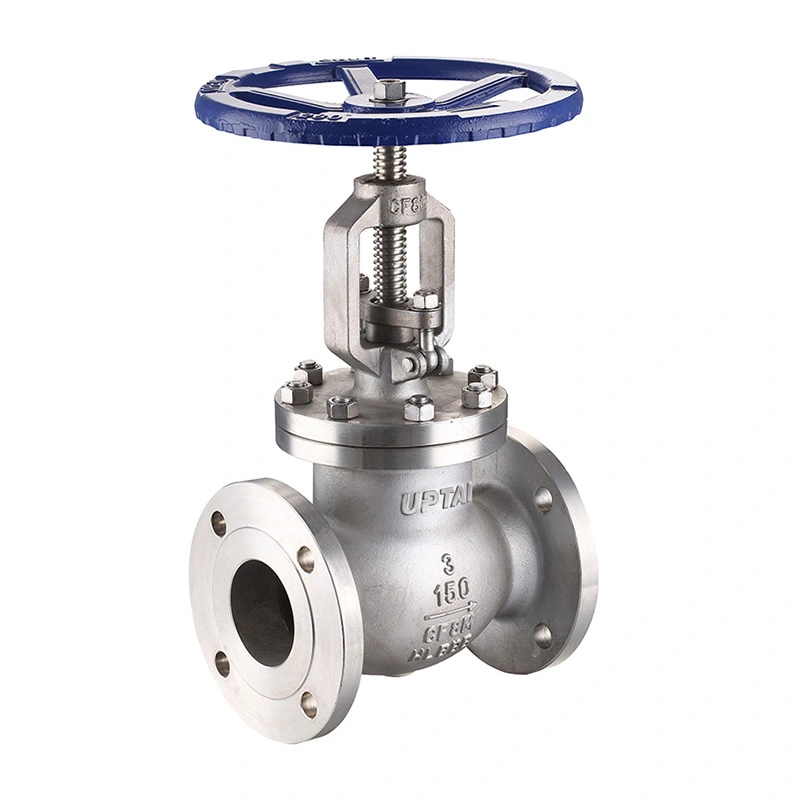

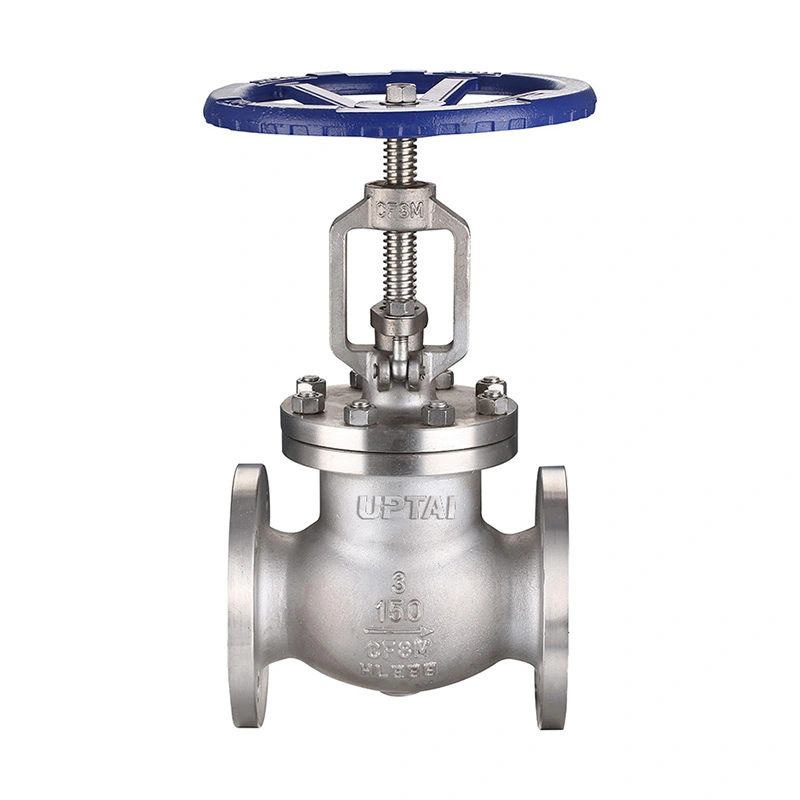

Vanne à soupape à bride standard ANSI

Le robinet à soupape à bride standard ANSI est un robinet à soupape en acier inoxydable de classe 150 pour la tuyauterie industrielle où la régulation du débit et l'arrêt sont nécessaires. Son disque se rapproche et s'éloigne du siège pour modifier la zone d'écoulement, ce qui rend la vanne adaptée aux applications nécessitant un réglage du débit plus contrôlé qu'une simple vanne d'isolement.

Shangtai fournit cette vanne avec des extrémités à brides compatibles RF et un fonctionnement par volant. La configuration disponible comprend les matériaux du corps et des disques CF8/CF8M, les potences F304/F316 et les options de siège répertoriées. La vanne est disponible dans des tailles de 2" à 18" pour la tuyauterie industrielle et les équipements de traitement.

Dimensions principales

Conception de la vanne

Disque et siège

Le disque se déplace le long de l'axe de la vanne et se ferme contre le siège pour arrêter le débit. Le fait de relever le disque augmente le passage d'écoulement, tandis que son abaissement réduit ou ferme le passage. Ce mouvement linéaire permet à la vanne d'être utilisée à la fois pour le service d'étranglement et d'arrêt.

Matériaux en acier inoxydable

Le corps et le disque sont disponibles en ASTM A351 CF8 ou CF8M. Les options de tige incluent ASTM A182 F304 et F316. Les matériaux de siège spécifiés sont ASTM A182 F304 et ASTM A351 CF8M avec Stellite 6. La combinaison de matériaux sélectionnée doit correspondre au fluide de traitement et à la température de fonctionnement.

Fonctionnement du volant

Le volant permet un contrôle manuel de la position du disque. La vanne peut être ouverte, fermée ou réglée dans une position intermédiaire selon les exigences du processus. Si le volant devient difficile à utiliser, la vanne ne doit pas être forcée.

Connexion à bride

La vanne utilise des extrémités à brides compatibles RF pour la connexion aux brides de pipeline correspondantes. La norme de connexion spécifiée est ASME B16.5, tandis que la dimension face à face suit les exigences ASME B16.10 répertoriées.

L'installation à bride permet de retirer la vanne du pipeline sans couper le tuyau. Avant l'installation, vérifiez la taille de la bride, la classe de pression, le joint, le boulonnage et la dimension face à face. Le pipeline doit être correctement aligné pour éviter d'exercer une charge mécanique excessive sur la vanne.

Pression et température

La vanne est spécifiée comme CL150 avec une pression de service maximale de 285 PSI. La valeur pression-température varie en fonction du matériau et de la température de fonctionnement. Les conditions de service réelles doivent donc être prises en compte lors de la sélection de la vanne.

La plage de température indiquée est de -29°C à +120°C. Le siège et les autres composants d'étanchéité sont particulièrement importants lorsque la vanne est utilisée à proximité des limites de température.

Pour les services de vapeur, d'eau chaude, de pétrole, de gaz et de produits chimiques, la température, la pression et la compatibilité des matériaux du fluide doivent être vérifiées par rapport à la configuration de vanne sélectionnée.

Service NACE

La spécification inclut NACE MR0175 / ISO 15156. Lorsque la vanne est destinée à des applications en service acide, les qualités de matériaux et les exigences NACE applicables doivent correspondre aux conditions de service réelles.

Pour de telles applications, les spécifications du projet peuvent également définir des exigences en matière d'état des matériaux, de dureté, d'inspection et de documentation à l'appui.

Applications

Lignes de vapeur et utilitaires :Utilisé pour le réglage du débit et l'arrêt des canalisations de vapeur, de condensats et de services publics compatibles.

Pétrole et gaz :Utilisé dans les lignes de processus et de services publics où un contrôle manuel du débit ou une isolation est requis.

Systèmes pétrochimiques :Convient au pétrole, au gaz et aux fluides de traitement compatibles où un étranglement ou un arrêt est requis.

Traitement de l'eau :Utilisé dans les canalisations de processus et de services publics pour contrôler l'eau et les fluides liquides compatibles.

Production d'énergie :Applicable à la tuyauterie auxiliaire et utilitaire sélectionnée dans la plage de pression et de température spécifiée.

Tuyauterie industrielle générale :Utilisé sur les équipements de traitement, les systèmes de pompes et autres pipelines nécessitant un réglage manuel du débit.

Sélection et installation

La sélection des vannes commence par la taille du tuyau, la classe de pression, le fluide, la pression de service et la température. Les matériaux du corps, du disque, de la tige et du siège sont ensuite sélectionnés en fonction des conditions de service.

Pour les applications de remplacement, la taille de la vanne existante, les dimensions de la bride, la longueur face à face et la disposition de fonctionnement doivent être comparées à la nouvelle vanne avant de commander.

Lors de l'installation, gardez les faces des brides propres et utilisez le joint et les boulons spécifiés. Une fois la vanne installée, vérifiez le fonctionnement du volant et confirmez que le disque peut parcourir toute sa course sans résistance anormale.

Tests et inspections

Inspection des matériaux

Les matériaux de la carrosserie et des garnitures sont vérifiés par rapport aux qualités spécifiées et aux informations de commande. Des dossiers de matériaux peuvent être fournis si nécessaire.

Contrôle dimensionnel

Les dimensions face à face, les dimensions des brides et autres dimensions d'usinage clés sont vérifiées par rapport aux spécifications du produit applicables.

Tests de pression et de siège

Les tests de coque et de siège sont effectués conformément aux exigences d'inspection spécifiées. Les résultats des tests et les critères d'acceptation peuvent être documentés conformément aux exigences de la commande.

Inspection finale

Avant expédition, la vanne est vérifiée pour l'état du corps, les surfaces des brides, le fonctionnement du volant, les marquages ​​d'identification et l'assemblage général.

Conditionnement

Les faces des brides et autres surfaces de connexion sont protégées avant l'emballage. La valve est emballée en fonction de sa taille et de son mode d'expédition afin de réduire le risque d'impact et de contamination pendant le transport.

Les emballages d'exportation peuvent inclure des cartons, des matériaux de protection et des caisses en contreplaqué selon les dimensions de la vanne et les exigences de transport. Les marquages ​​des produits et les documents d'expédition peuvent être préparés en fonction de la commande.

FAQ

Q1 : À quoi sert un robinet à soupape à bride standard ANSI ?

Un robinet à soupape à bride standard ANSI est utilisé pour réguler et arrêter les fluides compatibles dans la tuyauterie industrielle. La conception à disque et siège permet d'ajuster le passage du débit pendant le fonctionnement, ce qui le rend adapté aux applications où le contrôle du débit est requis.

Q2 : Quelle est la différence entre un robinet à soupape et un robinet-vanne ?

Un robinet à soupape utilise un disque qui se déplace vers le siège et est couramment utilisé pour l'étranglement et le réglage du débit. Un robinet-vanne éloigne la vanne du chemin d'écoulement et est généralement utilisé pour l'isolation plutôt que pour l'étranglement continu.

Q3 : Pourquoi les extrémités à brides sont-elles utilisées sur cette vanne ?

Les extrémités à bride fournissent une connexion boulonnée au pipeline et permettent de retirer la vanne pour l'entretien sans couper le tuyau. Ils sont couramment utilisés sur les systèmes de tuyauterie industrielle où des dimensions de brides standardisées sont requises.

Q4 : Quels matériaux sont disponibles ?

La configuration répertoriée comprend CF8/CF8M pour le corps et le disque, F304/F316 pour la potence et les options de matériaux de siège spécifiées. D'autres matériaux peuvent être envisagés en fonction du fluide opératoire et de la température.

Q5 : La valve peut-elle être utilisée pour la vapeur ?

Oui, à condition que la pression, la température et la configuration du matériau se situent dans les limites de fonctionnement spécifiées. Le siège et les matériaux d'étanchéité doivent être vérifiés pour connaître les conditions réelles de vapeur.

Q6 : Quelles informations sont nécessaires pour sélectionner la bonne vanne ?

Les informations importantes incluent la taille du tuyau, la classe de pression, la norme de bride, le fluide, la pression de fonctionnement, la température, les exigences en matière de matériaux et toute exigence NACE ou spécifique au projet.

Q7 : Comment la vanne doit-elle être entretenue ?

Vérifiez le volant, la tige, la zone de garniture, le raccordement à bride et l'état d'étanchéité lors de l'entretien de routine. En cas de fuite ou de résistance de fonctionnement anormale, isolez et dépressurisez le pipeline avant l'inspection.
