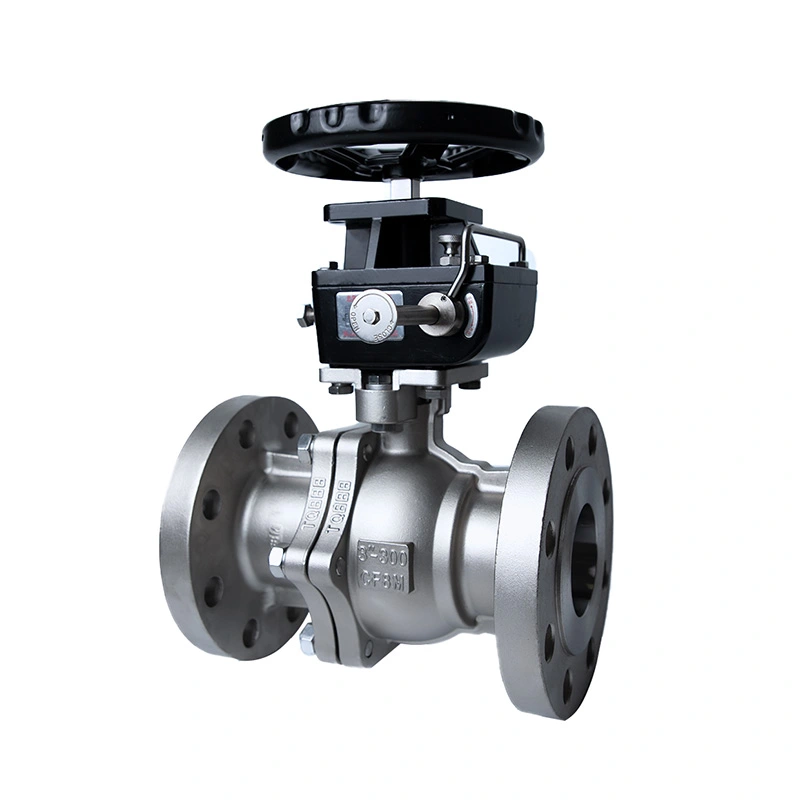

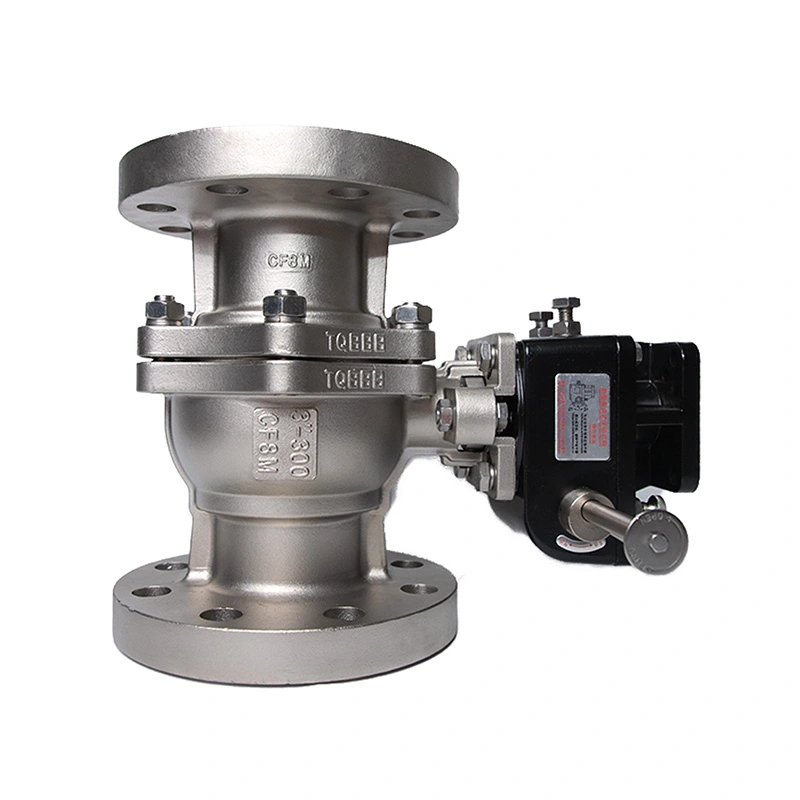

Vanne à bille à bride ANSI 300LB avec base ISO 5211 pour actionneur

Le robinet à tournant sphérique à bride ANSI 300LB avec base ISO 5211 pour actionneur est configuré pour l'isolation des pipelines industriels où une vanne à bride de classe 300 et un fonctionnement prêt pour l'actionneur sont requis. Ses composants internes et ses limites de pression en acier inoxydable sont spécifiés pour la plage de pression et de température indiquée, tandis que la configuration de la vanne peut être adaptée à un fonctionnement manuel, pneumatique ou électrique selon l'application.

Shangtai fabrique des robinets à tournant sphérique industriels à Wenzhou, Zhejiang, en Chine, l'usinage, l'assemblage, les tests de pression, l'inspection et la préparation finale étant effectués conformément aux exigences applicables du produit. Pour les commandes de projets, les dimensions des vannes, les configurations matérielles, les exigences des actionneurs, les dessins et la documentation technique peuvent être confirmés avant la production.

Dimensions principales

Construction de la vanne et sélection des matériaux

La vanne utilise un corps en acier inoxydable de construction ASTM A351 CF8M (316), tandis que la bille et la tige sont spécifiées ASTM A182 F316. Ces matériaux fournissent une configuration en acier inoxydable cohérente pour l'enceinte sous pression et les principaux composants en contact avec le fluide. Le siège RPTFE, composé de PTFE avec 15 % de charge, est sélectionné pour la plage de fonctionnement indiquée et doit être confirmé par rapport au fluide et à la température réels du processus avant de commander.

Corps en acier inoxydable

Le corps ASTM A351 CF8M (316) constitue la principale structure contenant la pression de la vanne. La construction en acier inoxydable peut être envisagée pour les milieux industriels où la compatibilité des matériaux et la résistance à la corrosion sont des facteurs de sélection importants.

316 Boule et tige

La boule et la tige utilisent le matériau ASTM A182 F316 selon la configuration indiquée. La bille fournit l'élément de contrôle de débit quart de tour, tandis que la tige transfère le couple de fonctionnement de la poignée ou de l'actionneur à la bille.

Siège RPTFE

Le siège RPTFE assure l'interface d'étanchéité autour de la bille. La sélection du siège doit être vérifiée en fonction du fluide, de la température de fonctionnement, de la pression et des conditions de service requises, car la compatibilité des sièges de vanne peut varier entre les différents fluides de procédé.

Configuration du robinet à tournant sphérique à bride de classe 300

La configuration de classe 300 est destinée aux systèmes de tuyauterie nécessitant une classe de pression supérieure à la classe 150. La pression maximale indiquée est de 740 PSI, mais la pression de service admissible ne doit pas être déterminée à partir de la seule classe nominale. La capacité de pression réelle dépend de la taille de la vanne, du matériau, de la température et de la pression-température nominale applicable.

Les extrémités à bride RF fournissent une connexion boulonnée aux brides de pipeline correspondantes. Lors de la sélection, la taille nominale du tuyau, les dimensions de la bride, la classe de pression, le type de revêtement, la disposition des joints, les spécifications des boulons et l'espace d'installation disponible doivent tous être vérifiés par rapport au système de tuyauterie.

Montage de l'actionneur ISO 5211

Le robinet à tournant sphérique à bride ANSI 300LB avec base ISO 5211 pour actionneur peut être configuré pour un fonctionnement automatisé via son interface de montage ISO 5211. L'actionneur doit être sélectionné en fonction du couple de fonctionnement de la vanne et des conditions de service réelles plutôt qu'en fonction de la seule taille de la vanne.

Des actionneurs pneumatiques et électriques peuvent être envisagés pour le contrôle marche/arrêt automatisé. Selon le système de contrôle, des composants supplémentaires tels que des électrovannes, des interrupteurs de fin de course, des dispositifs de retour de position ou des positionneurs peuvent être nécessaires. L'interface de montage disponible, le couple de l'actionneur, l'angle de rotation, l'alimentation électrique ou en air et le signal de commande doivent être confirmés avant l'assemblage.

Fonctionnement manuel

Le fonctionnement manuel peut être utilisé lorsque la vanne est actionnée localement et qu'un contrôle automatique n'est pas requis. La méthode de fonctionnement doit être sélectionnée en fonction de la taille de la vanne, de la position d'installation, de la fréquence de fonctionnement et du couple de fonctionnement requis.

Actionnement pneumatique

L'actionnement pneumatique convient aux systèmes où de l'air comprimé est disponible et où un fonctionnement quart de tour rapide est requis. Le couple de l'actionneur doit inclure une tolérance appropriée aux conditions de fonctionnement de la vanne et au frottement du siège.

Actionnement électrique

L'actionnement électrique peut être utilisé lorsque la vanne doit être intégrée dans un système de commande électrique. La tension, le rapport cyclique, le couple, les limites de course, les exigences de retour et les conditions environnementales doivent être confirmés lors de la sélection de l'actionneur.

Processus de production

1. Confirmation technique

Avant la production, la taille de vanne requise, la classe 300, les matériaux du corps et des éléments internes, le fluide de travail, la température, la configuration du siège, les dimensions de connexion, la méthode de fonctionnement et les exigences de l'actionneur sont examinés. Les dessins et les spécifications techniques peuvent être vérifiés lorsque la vanne fait partie d'un projet de tuyauterie ou d'automatisation plus vaste.

2. Préparation et inspection du matériel

Les matériaux entrants et les composants achetés sont vérifiés conformément aux exigences de production et d'inspection applicables. L'identification des matériaux, les dimensions, l'état de la surface et la documentation des matériaux à l'appui peuvent être examinés pour les commandes nécessitant une traçabilité.

3. Usinage CNC

L'usinage CNC est utilisé pour les interfaces du corps de vanne, les surfaces des brides, les composants de billes et de tiges, les zones d'étanchéité, les trous de boulons et d'autres caractéristiques de précision. Le contrôle dimensionnel est important pour maintenir un alignement correct entre le corps de la vanne, le raccordement du pipeline et les composants de fonctionnement.

4. Préparation des composants

Les billes de vanne, les surfaces d'étanchéité, les tiges, les sièges, les garnitures, les joints, les fixations et autres composants sont préparés avant l'assemblage. Les exigences en matière de finition de surface et de nettoyage dépendent du matériau et de l’application prévue.

5. Assemblage et inspection en cours de processus

Les composants internes sont assemblés selon la configuration spécifiée. Les contrôles peuvent inclure l'alignement de la tige, le mouvement de la bille, l'installation des composants d'étanchéité, les dimensions de la bride, l'assemblage du corps et les dimensions de l'interface de montage de l'actionneur.

6. Tests de pression et fonctionnels

Les vannes finies sont soumises à des tests de pression de coque et d'étanchéité de siège applicables. Le fonctionnement, les conditions liées au couple, l'apparence, le marquage et d'autres éléments d'inspection spécifiés sont également vérifiés avant la sortie.

7. Inspection finale et emballage

L'inspection finale couvre l'identification du produit, les documents requis, l'état de la vanne, les couvercles de protection, les accessoires et l'emballage. Les faces des brides et autres surfaces de connexion exposées doivent être protégées pendant le transport afin de réduire le risque de dommages liés à la manipulation.

Applications typiques

Traitement de l’eau et tuyauterie de services publics

Utilisé pour l'isolation des équipements de traitement de l'eau, des canalisations de services publics, des systèmes de pompage et des applications d'eau industrielle associées lorsque les matériaux sélectionnés sont compatibles avec le fluide de service.

Systèmes pétroliers et gaziers

Applicable à l'isolation des pipelines et aux connexions d'équipements dans les systèmes pétroliers et gaziers où la classe de pression, les spécifications des matériaux, la configuration du siège et les normes applicables répondent aux exigences du projet.

Traitement chimique

Peut être spécifié pour les milieux de traitement chimique compatibles. La sélection des matériaux doit tenir compte de la composition chimique, de la concentration, de la température, de la pression et des effets potentiels sur le corps, la bille, la tige et le siège.

Systèmes électriques et de processus industriels

Le raccordement à bride et la configuration de classe 300 rendent cette vanne adaptée à certaines canalisations de processus industriels, de services publics et de systèmes électriques où des connexions de pipeline boulonnées et une isolation quart de tour sont requises.

Considérations relatives à la sélection et à l'installation

La sélection de la vanne doit commencer par les conditions de fonctionnement réelles plutôt que par la seule taille nominale du tuyau. Les informations suivantes doivent être confirmées avant de commander :

Moyen:Identifiez le fluide et vérifiez sa compatibilité avec les matériaux du corps, de la bille, de la tige, du siège, de la garniture et du joint.

Pression et température :Confirmez la pression de fonctionnement normale et maximale, la plage de température, les fluctuations de pression et les valeurs pression-température applicables.

Connexion à bride :Faites correspondre la taille de la bride de la vanne, la classe 300, le revêtement RF, la disposition des trous de boulons, le type de joint et les dimensions de la bride du pipeline.

Configuration du flux et des ports :Confirmez si une construction à port complet ou à port réduit est requise en fonction de la capacité de débit, de la chute de pression et des exigences de tuyauterie.

Actionneur :Pour les vannes automatisées, fournissez le couple de fonctionnement requis, le type d'actionneur, l'alimentation électrique ou en air, le signal de commande et les exigences de retour.

Installation:Les brides des canalisations doivent être correctement alignées avant le boulonnage. La vanne ne doit pas être forcée en position pour compenser un désalignement du tuyau, et la vanne doit rester dans ses limites de pression et de température spécifiées pendant le fonctionnement.

Tests et documentation

L'inspection des vannes peut inclure des tests de pression de coque, des tests d'étanchéité des sièges, une inspection dimensionnelle, des contrôles de fonctionnement, une inspection visuelle et une vérification du marquage conformément aux exigences de commande applicables. API 598 est spécifié pour les tests et l'inspection de cette vanne.

La documentation technique peut être fournie en fonction de la configuration du produit et des exigences du projet. Les documents disponibles peuvent inclure des fiches techniques de produits, des dessins dimensionnels, des informations sur les matériaux, des dossiers d'inspection et la documentation de test applicable.

FAQ

Q1 : À quoi sert un robinet à tournant sphérique à bride ANSI 300LB avec base ISO 5211 pour actionneur ?

Le robinet à tournant sphérique à bride ANSI 300LB avec base ISO 5211 pour actionneur est utilisé pour l'isolation des pipelines industriels et le contrôle automatisé des fluides marche/arrêt. Il convient aux applications compatibles avec l'eau, le pétrole, le gaz, les produits chimiques, les services publics et les processus industriels dans les limites spécifiées de pression, de température et de matériaux.

Q2 : La classe 300 signifie-t-elle que la vanne peut toujours fonctionner à 300 psi ?

Non. La classe 300 est une désignation de classe de pression plutôt qu'une valeur de pression fixe en psi. La pression de service admissible varie en fonction du matériau de la vanne, de sa taille, de la température de fonctionnement et de la pression-température nominale applicable.

Q3 : Comment l'actionneur doit-il être sélectionné ?

L'actionneur doit être sélectionné en fonction du couple de fonctionnement requis de la vanne, des conditions de service, de la fréquence de fonctionnement et des exigences de contrôle. Pour l'actionnement pneumatique ou électrique, l'interface de montage et les spécifications de l'actionneur doivent également être vérifiées avant l'assemblage.

Q4 : Quel matériau de siège est fourni avec cette vanne ?

La configuration répertoriée utilise du RPTFE (PTFE+15 %fv) comme matériau de siège. D'autres configurations de siège ou d'étanchéité peuvent être envisagées lorsque différents fluides ou conditions de température nécessitent un matériau différent.

Q5 : La vanne peut-elle être fournie avec un actionneur pneumatique ou électrique ?

Oui. La vanne peut être configurée pour un fonctionnement manuel ou fournie avec un actionnement pneumatique ou électrique compatible. La sélection de l'actionneur doit être confirmée en fonction de la taille de la vanne, du couple de fonctionnement, de la méthode de contrôle et des exigences d'installation.

Q6 : Quelles informations doivent être fournies lors d’une demande de devis ?

Les informations utiles incluent la taille de la vanne, la classe de pression, le fluide, la pression de fonctionnement, la température, le matériau du corps, le matériau du siège, les exigences en matière de bride, la méthode de fonctionnement, les spécifications de l'actionneur, la quantité et tous les dessins ou normes techniques requis.

Q7 : Les dessins techniques et les documents matériels peuvent-ils être fournis ?

Oui. Des dessins de produits, des informations dimensionnelles, des détails sur les matériaux, des dossiers d'inspection et d'autres documents techniques applicables peuvent être fournis en fonction de la configuration de la vanne et des exigences du projet.
