Chine Fabricant professionnel de robinets à tournant sphérique à trois voies

ShangtaiLes robinets à tournant sphérique à trois voies sont conçus pour les systèmes de canalisations industrielles qui nécessitent une commutation, une dérivation ou une combinaison de débit dans un seul corps de vanne. Avec trois ports et des modèles de flux sélectionnables en L ou en T, ils peuvent diriger les fluides entre différents chemins de pipeline tout en simplifiant la disposition des canalisations.

Ces vannes conviennent au traitement de l'eau, au traitement chimique, au CVC, à l'alimentation et aux boissons, à l'air comprimé, au transfert de carburant et à la manipulation générale de fluides industriels. Shangtai fournit différents types de connexions, matériaux, options d'étanchéité et méthodes de fonctionnement en fonction de la configuration du fluide, de la pression, de la température et du pipeline requis. Pour d'autres constructions de robinets à tournant sphérique, consultez notregamme de produits de robinets à tournant sphérique.

Modèles de débit des ports L et T

La configuration interne de la bille détermine la manière dont les trois ports sont connectés à différentes positions de la poignée. Les conceptions à port L et à port T ne sont pas interchangeables car elles offrent différentes combinaisons de chemins d'écoulement.

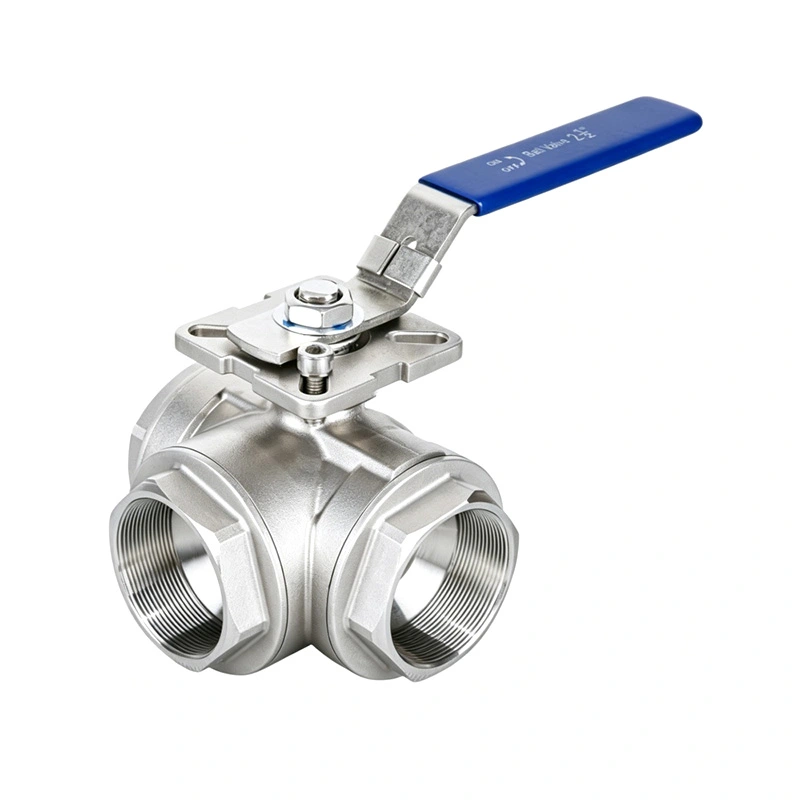

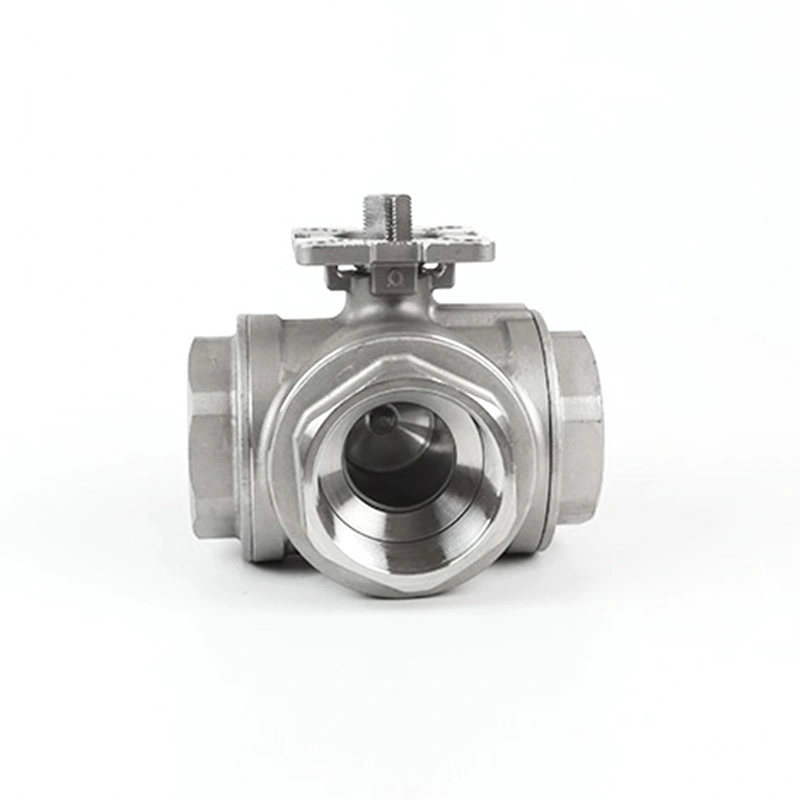

Configuration à trois voies du port L

Une disposition à port en L est couramment utilisée lorsque la vanne doit commuter le débit entre deux des chemins disponibles. Selon la conception spécifique de la boule, elle peut diriger le fluide d'une entrée vers l'une des deux sorties, ou basculer entre deux directions d'écoulement.

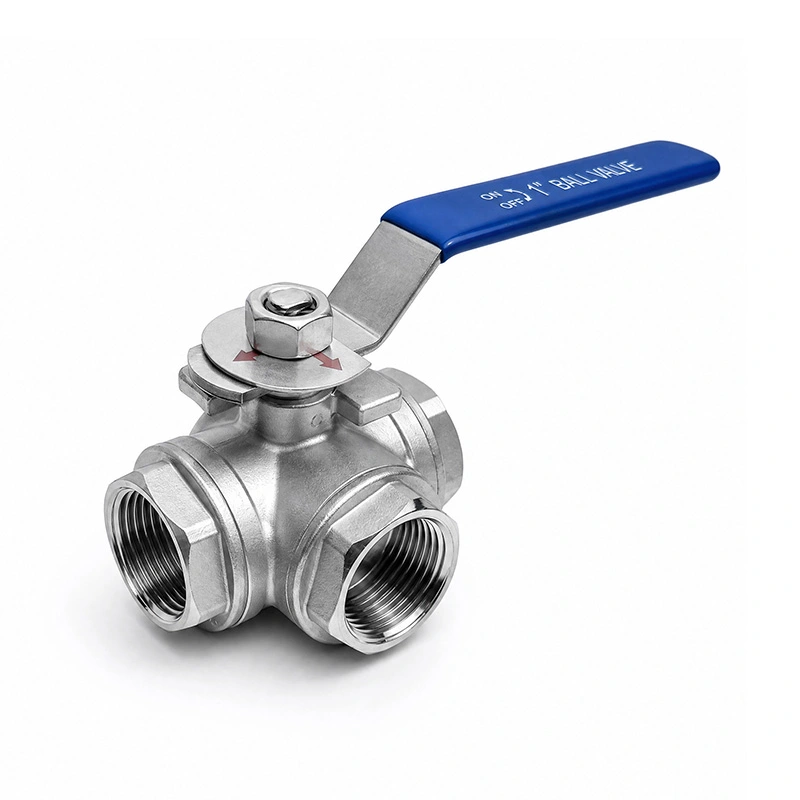

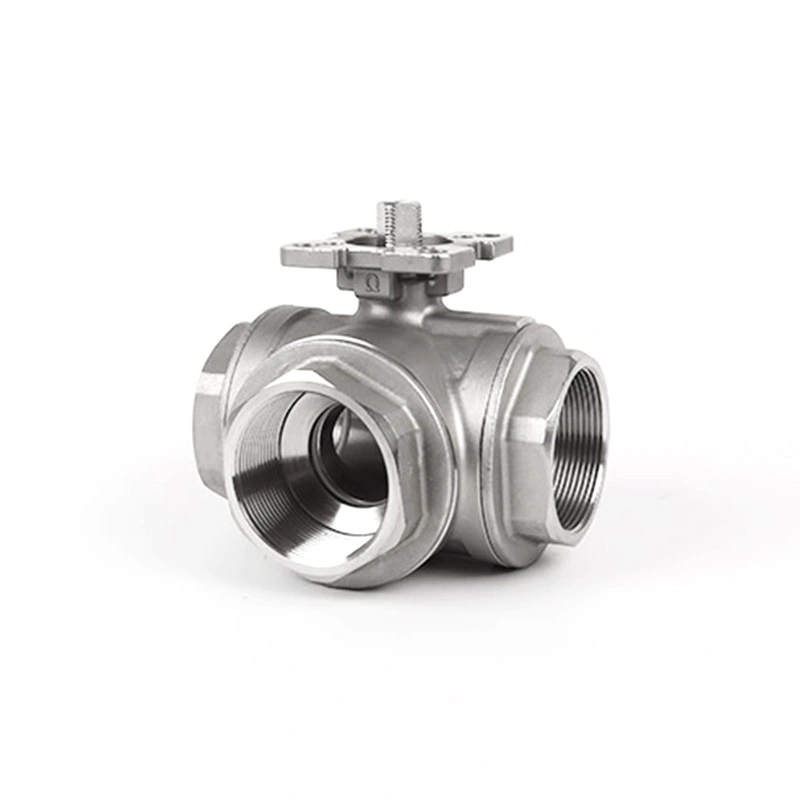

Configuration à trois voies du port T

Un agencement de ports en T fournit des combinaisons de chemins d'écoulement supplémentaires et peut être utilisé pour des applications impliquant un détournement ou une combinaison de flux. Les trajectoires réellement disponibles dépendent de la géométrie interne de la bille et de la position de la poignée. La séquence de fonctionnement requise doit donc être confirmée avant la production.

Commutation de débit, dérivation et combinaison

Contrairement à un robinet à tournant sphérique standard à deux ports utilisé principalement pour l'isolation marche/arrêt, une configuration à trois voies permet à la vanne de gérer le débit entre plusieurs chemins de canalisation. Selon le modèle de port, il peut être utilisé pour basculer entre les lignes, détourner un support vers différents équipements ou combiner des flux compatibles.

Cela peut réduire le nombre de vannes individuelles requises dans certaines configurations de tuyauterie et simplifier la disposition des équipements. La configuration de la vanne doit toujours être sélectionnée en fonction des exigences réelles du débit du processus plutôt que simplement en fonction de la taille du tuyau.

Options de connexion pour différents systèmes de pipelines

Shangtai peut fournir différentes configurations de connexion d'extrémité selon la norme du pipeline et les exigences d'installation. Les options disponibles peuvent inclure des raccords filetés, à brides, à emboîtement soudés et soudés bout à bout, en fonction de la conception et des spécifications de la vanne.

La sélection des connexions doit tenir compte de la taille nominale du tuyau, de la pression nominale, de la méthode d'installation, de l'équipement environnant et des normes applicables du projet. Lors du remplacement d'une vanne existante, la fourniture des spécifications ou des dessins de connexion d'origine peut aider à confirmer la compatibilité.

Sélection des matériaux et des joints

La sélection des matériaux du corps et des composants internes doit être basée sur le fluide de travail, la pression, la température et les conditions de corrosion. La bille, la tige, les sièges et les composants d'étanchéité doivent également être compatibles avec le fluide de service et l'environnement d'exploitation.

Les matériaux d'étanchéité courants peuvent inclure le PTFE, le PTFE renforcé et d'autres matériaux spécifiques à l'application. La configuration d'étanchéité appropriée dépend de la plage de température réelle, de la compatibilité chimique, des conditions de pression et des performances de service requises.

Fonctionnement manuel et automatisé

Les configurations à trois voies peuvent être actionnées manuellement ou intégrées à un actionneur lorsqu'une commutation de débit à distance ou automatisée est requise. Les poignées manuelles conviennent au fonctionnement local, tandis que les actionneurs pneumatiques et électriques peuvent être envisagés pour les systèmes de processus automatisés.

Pour les applications actionnées, le mode de contrôle requis, la séquence de fonctionnement, le type d'actionneur, l'alimentation électrique ou l'alimentation en air et les exigences de sécurité intégrée doivent être confirmés avant la production. L'actionneur doit également être correctement adapté au couple de la vanne et aux conditions de fonctionnement.

Applications du produit

La commutation de débit à trois ports est utile dans les systèmes où un pipeline doit se connecter à différents chemins de processus ou équipements. Les applications typiques incluent les systèmes de traitement de l'eau, les conduites de circulation CVC, le traitement chimique, les équipements alimentaires et de boissons, les systèmes d'air comprimé, le transfert de carburant, la distribution de fluides et les services industriels généraux.

L'adéquation réelle dépend du fluide, de la pression, de la température, du débit, de la compatibilité des matériaux et du modèle de commutation requis. Pour les applications nécessitant une simple isolation bidirectionnelle plutôt qu'une sélection du chemin d'écoulement, un standardRobinet à tournant sphérique 2 piècesouRobinet à tournant sphérique 3 piècespeut-être plus approprié.

Inspection de fabrication et de qualité

Shangtai gère l'usinage, l'assemblage, l'inspection, les tests de pression et la préparation finale selon la configuration de vanne spécifiée. Pour les produits à trois voies, une attention particulière doit être accordée à la disposition des ports, à l'orientation de la bille, aux performances d'étanchéité, à la position de fonctionnement et aux dimensions de connexion.

Les exigences techniques spécifiques au projet peuvent être examinées avant la production, notamment les matériaux, les pressions nominales, les normes de connexion, le modèle de débit, les exigences des actionneurs et la documentation requise. Cela permet de garantir que la configuration de la vanne fournie correspond à la disposition prévue du pipeline.

Comment sélectionner les bons robinets à tournant sphérique à trois voies

Une sélection précise commence par le chemin d'écoulement requis plutôt que par la seule taille de la vanne. Avant de demander un devis, préparez les informations suivantes si disponibles :

• Taille de la vanne et diamètre nominal du tuyau
• Exigence de port L ou port T
• Voies d'écoulement d'entrée et de sortie requises
• Caractéristiques du fluide de travail et du fluide
• Pression de service et pression nominale
• Température de fonctionnement
• Exigences en matière de corps et de matériaux d'étanchéité
• Raccordement fileté, à bride, à souder ou à souder bout à bout
• Fonctionnement manuel, pneumatique ou électrique
• Exigences en matière de tension de l'actionneur, d'alimentation en air ou de contrôle
• Quantité requise et documentation du projet
• Diagramme de flux ou dessin de pipeline, si disponible

Si vous ne savez pas si une configuration de port L ou de port T correspond à votre pipeline,envoyez votre diagramme de flux et vos exigences en matière de vannesà Shangtai. Notre équipe peut examiner les chemins de flux et les paramètres techniques avant le devis.
