Comment un robinet à tournant sphérique à trois voies avec port en L peut-il améliorer le contrôle du débit dans les systèmes de tuyauterie industrielle

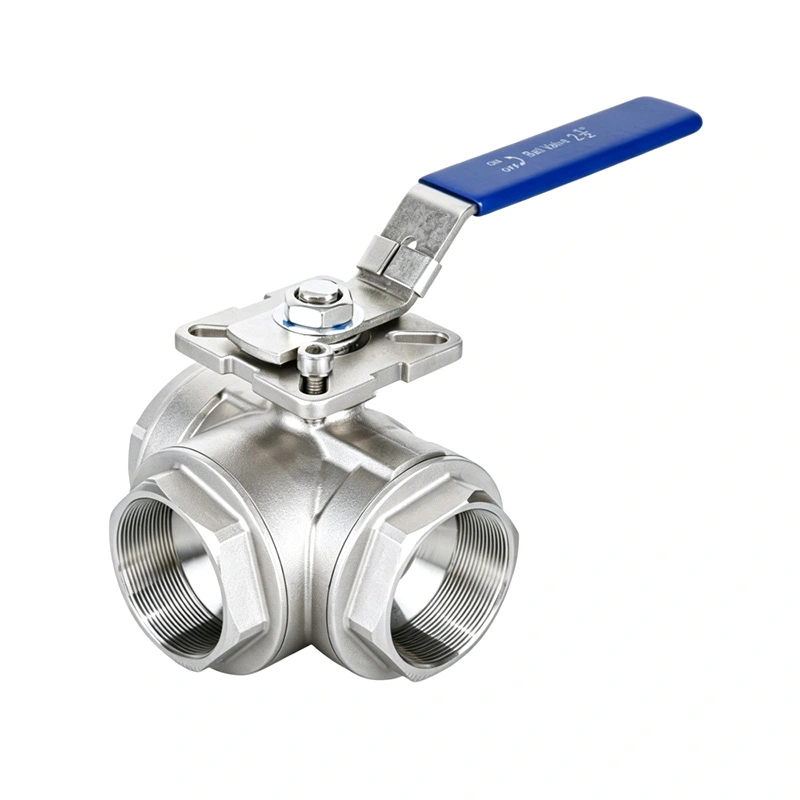

Shangtaifournit unVanne à boisseau sphérique à trois voies, port Lconçu pour une commutation de débit fiable dans les systèmes de tuyauterie industrielle. Avec un corps en trois pièces, des extrémités allongées soudées bout à bout et des options de construction en acier inoxydable, cette vanne aide les ingénieurs à gérer l'acheminement des fluides, à simplifier la disposition des canalisations et à planifier la maintenance en fonction de conditions de fonctionnement exigeantes.

Un robinet à tournant sphérique à trois voies avec une configuration à port en L est conçu pour rediriger le fluide entre deux branches de pipeline connectées. Sa boule spécialement usinée crée un passage en forme de L qui s'aligne avec les ports sélectionnés lorsque la poignée tourne. Contrairement à une conception à port en T, qui peut connecter plusieurs ports simultanément en fonction de sa configuration, une vanne à port en L est principalement utilisée pour la dérivation du débit et la sélection de la source. La sélection de la vanne appropriée nécessite une attention particulière à l'orientation des orifices, aux matériaux du corps, à la compatibilité des sièges, aux valeurs pression-température et aux normes de connexion. Ce guide explique le principe de fonctionnement, les principaux avantages, les applications industrielles et les considérations d'achat des vannes à bille à trois voies à port en L, aidant ainsi les ingénieurs, les équipes de maintenance et les acheteurs industriels à prendre des décisions éclairées.

Table des matières

• Qu'est-ce qu'un port L d'un robinet à tournant sphérique à trois voies ?
• Comment fonctionne un robinet à tournant sphérique à trois voies à port en L ?
• Port L vs Port T : quelle est la différence ?
• Quels sont les principaux avantages ?
• Où sont utilisés les robinets à tournant sphérique à port en L ?
• Comment choisir la bonne vanne
• Spécifications techniques à revoir
• Recommandations d'installation et d'entretien
• Foire aux questions
• Conclusion : prendre la bonne décision en matière de contrôle des flux

Qu'est-ce qu'un port L d'un robinet à tournant sphérique à trois voies ?

Un robinet à tournant sphérique à trois voies est un dispositif de contrôle de débit mécanique doté de trois orifices et d'une bille rotative à l'intérieur de son corps. Le passage interne détermine quels ports communiquent lorsque la vanne est actionnée. Dans une configuration à port en L, le passage ressemble à la lettre L, permettant à la vanne de diriger le fluide entre les connexions sélectionnées.

Par exemple, un pipeline peut avoir une connexion commune et deux sorties alternatives. La vanne peut diriger le fluide entrant vers la première sortie ou le faire basculer vers la deuxième sortie, en fonction du passage interne et de la position de la poignée. La dérivation inutilisée est isolée dans la position de fonctionnement prévue lorsque la conception de la vanne prend en charge cet agencement.

Le produit de Shangtai combine ce principe de routage du flux avec un corps en trois pièces et des extrémités soudées bout à bout allongées. La longueur supplémentaire de l'extrémité à souder offre un espace de travail pour l'installation de la canalisation et peut être utile dans les configurations de canalisations isolées ou enterrées où la conception spécifiée nécessite un dégagement supplémentaire.

Les considérations courantes en matière de construction comprennent :

• Corps de vanne :Acier inoxydable ou autres matériaux spécifiés sélectionnés en fonction de l'application.
• Boule et tige :Composants chargés de diriger le flux et de transmettre le couple de fonctionnement.
• Sièges et joints :Pièces qui prennent en charge les performances d’étanchéité dans les conditions de service spécifiées.
• Relations:Configurations à souder bout à bout, filetées ou autres selon le modèle sélectionné.
• Mécanisme de fonctionnement :Une poignée manuelle ou un actionneur compatible, le cas échéant.

La configuration finale doit toujours être vérifiée par rapport aux dessins et à la documentation technique approuvés par le fabricant.

Comment fonctionne un robinet à tournant sphérique à trois voies à port en L ?

La vanne fonctionne en faisant tourner une bille spécialement percée à l'intérieur du corps de la vanne. Lorsque le passage de la bille s'aligne avec deux ports sélectionnés, le fluide peut circuler entre ces connexions. Changer l'orientation de la balle modifie le chemin d'écoulement disponible.

Dans un agencement de dérivation typique, la séquence de fonctionnement comprend les conditions suivantes :

1. Première position de débit :Le port commun se connecte à une branche sélectionnée, permettant au fluide de suivre le premier itinéraire.
2. Opération de commutation :L'opérateur fait tourner la poignée conformément aux instructions d'utilisation du fabricant.
3. Deuxième position de débit :Le passage interne s'aligne avec la branche alternative, redirigeant le fluide.
4. Position d'isolement, si conçue :Certaines configurations de port L offrent une position qui bloque les trois ports. Cette capacité doit être vérifiée pour la vanne spécifique.

La numérotation des ports, l'orientation de la poignée, l'angle de rotation et les positions d'arrêt disponibles varient selon les conceptions. Par conséquent, les opérateurs ne doivent jamais supposer qu’une direction particulière de poignée correspond toujours au même chemin d’écoulement.

Avant la mise en service, examinez le diagramme de flux de la vanne et confirmez les connexions prévues dans chaque position de fonctionnement autorisée. Ceci est particulièrement important dans les systèmes automatisés, où une séquence d'actionneurs incorrecte peut interrompre la production ou envoyer le fluide vers une destination inattendue.

Port L vs Port T : quelle est la différence ?

Bien que les deux modèles utilisent trois ports, leurs passages de billes internes servent à des fins différentes. Le choix entre eux dépend principalement de la nécessité pour le système de commuter le flux entre les branches ou de connecter plusieurs chemins pour le mélange et la distribution.

Le tableau décrit les principes généraux de conception plutôt que de garantir la séquence de fonctionnement de chaque vanne. Les fabricants peuvent proposer différents agencements de billes, configurations de siège et positions d'arrêt.

Pour les applications où deux sources de fluide doivent rester séparées, une conception à port en L peut être appropriée si son diagramme de flux approuvé confirme l'isolation requise. Lorsqu'une communication simultanée entre plusieurs ports est nécessaire, une conception à port en T peut être plus adaptée.

Pour plus d'informations, consultez les informations sur le produit du robinet à tournant sphérique à trois voies à port en L du fabricant avant de finaliser une sélection.

Quels sont les principaux avantages ?

1. Acheminement flexible des flux

Une vanne à port en L permet aux opérateurs de basculer entre les branches de pipeline désignées sans installer de vannes séparées à chaque point de changement. Cela peut simplifier la disposition des équipements utilisés pour le transfert de fluide, la sélection de la source et le routage du processus.

2. Conception de pipelines économe en espace

La combinaison de plusieurs raccords de débit dans un seul corps de vanne peut réduire le nombre de composants individuels requis dans des installations appropriées. Moins de composants peuvent également signifier moins de points de connexion nécessitant une inspection, bien que la conception globale du système détermine les économies réelles.

3. Options de matériaux en acier inoxydable

La construction en acier inoxydable peut offrir une résistance utile à la corrosion dans des environnements industriels compatibles. La qualité appropriée dépend du fluide de traitement, de la concentration en chlorure, des produits chimiques de nettoyage, de la température et d'autres conditions de service. La sélection des matériaux doit être basée sur une compatibilité vérifiée plutôt que sur l'hypothèse que tous les aciers inoxydables fonctionnent de manière identique.

4. Accès à la maintenance grâce à une construction en trois parties

Un corps en trois parties peut rendre l'inspection interne et l'entretien plus pratiques car la vanne peut être démontée selon les procédures du fabricant. Une fois le pipeline isolé, dépressurisé, drainé et sécurisé, le personnel de maintenance qualifié peut inspecter les composants réparables et remplacer les sièges ou les joints compatibles si nécessaire.

5. Extrémités soudées bout à bout étendues pour des installations spécifiques

Les extrémités allongées soudées bout à bout peuvent fournir un dégagement supplémentaire lors du soudage des canalisations, en particulier dans les configurations impliquant une isolation ou une tuyauterie enterrée. Une installation correcte reste essentielle : les procédures de soudage doivent contrôler l'apport de chaleur pour éviter d'endommager les sièges, les joints ou autres composants internes sensibles à la température.

Où sont utilisés les robinets à tournant sphérique à port en L ?

La possibilité de rediriger le flux rend cette configuration de vanne utile dans plusieurs secteurs industriels. Son adéquation dépend du fluide à traiter, de la pression, de la température, de la disposition des raccordements et des performances d'arrêt requises.

• Transformation pétrochimique :Commutation de flux de processus compatibles entre les branches de pipeline désignées.
• Systèmes pétroliers et gaziers :Sélection de voies d'écoulement alternatives dans les applications où la pression nominale de la vanne et la compatibilité des matériaux sont appropriées.
• Systèmes d’énergie thermique :Rediriger les fluides compatibles entre les circuits de processus ou les connexions d’équipements.
• Traitement de l'eau :Commutation des débits d'eau entre les lignes de traitement ou les branches du système sélectionnées.
• Équipement industriel :Modification de la voie d'alimentation en fluide pour prendre en charge différents modes de fonctionnement ou modalités de maintenance.

Par exemple, une installation de traitement de l'eau peut utiliser une vanne à port en L pour choisir entre deux voies d'écoulement désignées. Lors de la conception du système, les ingénieurs doivent vérifier la carte des ports, l'état d'isolement prévu et les conséquences d'une modification du chemin d'écoulement avant de mettre la vanne en service.

Toutes les vannes à bille à trois voies ne sont pas adaptées à chaque fluide ou condition de fonctionnement. Les particules abrasives, les fluides visqueux, les produits chimiques corrosifs, les pressions différentielles élevées et les températures élevées peuvent affecter la durée de vie du siège et les performances d'étanchéité. La vanne doit être sélectionnée en fonction du service réel plutôt que du seul nom de l'industrie.

Comment choisir la bonne vanne

L'achat d'un robinet à tournant sphérique à trois voies implique bien plus que l'adaptation au diamètre nominal du tuyau. Un processus de sélection fiable doit commencer par la fonction de débit requise et se poursuivre par la compatibilité des matériaux, les caractéristiques mécaniques, les dimensions d'installation et les exigences de maintenance.

1. Définir le modèle de flux requis

Identifiez le port commun, les succursales alternatives et chaque poste d'exploitation requis. Obtenez un organigramme du fabricant pour vérifier quels ports sont connectés et lesquels sont isolés dans chaque position.

2. Confirmer les exigences de pression et de température

Vérifiez la pression de service nominale à la température de service réelle. Les pressions nominales peuvent changer en fonction de la température et du choix du matériau. Une valeur de pression maximale ne doit donc jamais être prise en compte indépendamment des conditions spécifiées.

3. Sélectionnez les matériaux de corps et d'étanchéité compatibles

Comparez le fluide de traitement avec les matériaux proposés pour le corps, la bille, la tige, le siège et le joint. Les sièges à base de PTFE et les variantes en PTFE renforcé ont des caractéristiques mécaniques et thermiques différentes. La compatibilité chimique et la plage de service autorisée par le fabricant doivent être confirmées pour chaque application.

4. Vérifiez la norme de connexion

Vérifiez le type de connexion spécifié, les dimensions et la norme applicable. Pour les installations soudées bout à bout, examinez la préparation des extrémités et les dessins dimensionnels. Les raccords filetés et soudés ne sont pas interchangeables sans un agencement de tuyauterie approprié.

5. Choisissez un fonctionnement manuel ou automatisé

Une poignée manuelle peut suffire pour des changements d'itinéraire occasionnels. Lorsqu'une commutation fréquente ou une télécommande est nécessaire, demandez si un actionneur pneumatique ou électrique compatible est disponible. Confirmez le couple de fonctionnement, la course requise, le retour de position et la réponse souhaitée en cas de panne d'alimentation électrique ou d'alimentation en air.

6. Évaluer les besoins en matière d’inspection et de documentation

Pour les services critiques, clarifiez l’identification des matériaux, la documentation des tests de pression, l’inspection dimensionnelle, la traçabilité et toutes les exigences d’acceptation spécifiques au projet. Ces enregistrements aident les équipes d'achat et les ingénieurs à vérifier que la vanne fournie correspond aux spécifications approuvées.

Spécifications techniques à revoir

Les informations produit publiées par Shangtai constituent un point de départ utile pour évaluer un robinet à tournant sphérique à trois voies à port en L avec un corps en trois parties et des extrémités allongées à souder bout à bout. Les valeurs répertoriées ci-dessous décrivent la configuration du produit référencé et doivent être confirmées par rapport au devis et à la fiche technique actuellement approuvée avant l'achat.

Ces chiffres ne sont pas des valeurs universelles pour toutes les vannes à port L. La page produit traite également des matériaux alternatifs et des configurations d'étanchéité. Les acheteurs doivent demander le dernier dessin technique et la confirmation écrite de l'enveloppe pression-température, des détails de connexion et de la composition du matériau pour leur commande.

Recommandations d'installation et d'entretien

Une installation correcte et une maintenance planifiée aident à préserver les performances des vannes et à réduire les temps d'arrêt évitables. Les pratiques suivantes sont utiles pour les équipes d’ingénierie, de mise en service et de maintenance.

• Inspecter avant l'installation :Vérifiez le corps de la vanne, les extrémités à souder, le mécanisme de commande et l'emballage de protection pour détecter tout dommage ou contamination.
• Vérifiez le sens d'écoulement :Comparez la disposition réelle des ports avec le schéma de tuyauterie approuvé avant de connecter la vanne.
• Utiliser des procédures de soudage adaptées :Pour les conceptions soudées bout à bout, suivez des procédures qualifiées et contrôlez l'apport de chaleur conformément aux instructions du fabricant.
• Testez la séquence de fonctionnement :Lorsque cela est sûr et approprié, vérifiez les positions des poignées et les indications du chemin d'écoulement avant d'introduire le fluide de traitement.
• Prévenir une maintenance dangereuse :Isolez la vanne, relâchez la pression, vidangez le contenu dangereux et suivez les procédures de verrouillage et de sécurité du site avant le démontage.
• Inspecter les sièges et les joints :Vérifiez l'usure, les dommages chimiques, les fuites et les difficultés de fonctionnement à des intervalles appropriés au service.
• Tenir des dossiers techniques :Documentez les inspections, les remplacements, les résultats des tests et tout changement dans les conditions de fonctionnement.

Les robinets à tournant sphérique sont généralement destinés au service tout ou rien et au routage du débit, et non à l'étranglement continu, à moins que le fabricant n'approuve spécifiquement cette fonction. Faire fonctionner une vanne dans une position partiellement ouverte inappropriée peut augmenter les turbulences, l'érosion ou l'endommagement du siège dans certaines conditions.

Foire aux questions

1. Quelle est la fonction principale d'un port en L d'un robinet à tournant sphérique à trois voies ?

Sa fonction principale est de rediriger le fluide entre les branches de pipeline sélectionnées. Le passage en forme de L à l'intérieur de la bille relie les ports désignés en fonction de l'orientation de la vanne. Le diagramme de flux approuvé doit être consulté pour confirmer la séquence de fonctionnement exacte et la capacité d'isolation.

2. Quelle est la différence entre un robinet à tournant sphérique à port L et un robinet à tournant sphérique à port T ?

Une conception à port L est principalement utilisée pour la commutation de flux ou la dérivation entre des ports sélectionnés. Une conception à port en T offre des modèles de connexion supplémentaires et peut permettre aux trois ports de communiquer simultanément. L'option correcte dépend de la fonction de processus requise et de la configuration des ports du fabricant.

3. Un robinet à tournant sphérique à trois voies à port en L peut-il couper complètement le débit ?

Certaines conceptions à port L incluent une position fermée sur tous les ports, tandis que d'autres ont des modalités de fonctionnement différentes. L'isolation complète doit être confirmée à partir du schéma de débit et des spécifications d'étanchéité de la vanne spécifique. Lorsque l'isolation est critique pour la sécurité, vérifiez les performances de fuite requises et si un équipement d'isolation supplémentaire est nécessaire.

4. Quels matériaux conviennent pour un robinet à tournant sphérique à port en L ?

La sélection des matériaux dépend du fluide, de l'exposition à la corrosion, de la pression, de la température et des exigences de nettoyage. Les nuances d'acier inoxydable telles que 304 ou 316 peuvent convenir à de nombreuses applications, tandis que les sièges à base de PTFE ou renforcés peuvent convenir à certains services. La compatibilité de la combinaison complète de matériaux en contact avec le produit doit être vérifiée.

5. Quelles informations sont nécessaires pour demander un devis ?

Indiquez la taille nominale de la vanne, la disposition des ports requise, le type de connexion, les conditions de pression et de température, le fluide de traitement, les matériaux préférés, la quantité et la méthode de fonctionnement. Les dessins de pipelines, la séquence d'écoulement requise et les exigences d'inspection spécifiques au projet peuvent aider le fournisseur à confirmer une configuration appropriée.

6. Pourquoi envisager une vanne en trois parties avec des extrémités allongées à souder bout à bout ?

Une construction en trois parties peut simplifier l'accès aux composants internes réparables, sous réserve de la procédure de maintenance du fabricant. Les extrémités allongées à souder bout à bout peuvent fournir un dégagement supplémentaire pour le soudage et peuvent convenir à certaines configurations de tuyauterie isolées ou enterrées. Les dimensions et la méthode d'installation doivent être vérifiées avant de commander.

Conclusion : prendre la bonne décision en matière de contrôle des flux

Un robinet à tournant sphérique à trois voies avec un passage en L peut constituer une solution pratique pour commuter le fluide entre les branches de pipeline désignées. Son efficacité dépend de la sélection de la disposition correcte des orifices, de la vérification des limites de pression et de température, du choix de matériaux compatibles et de la garantie que les positions de fonctionnement de la vanne correspondent aux exigences du processus. Les détails de construction tels qu'un corps en trois parties et des extrémités soudées bout à bout allongées peuvent également influencer la planification de l'installation et la maintenance à long terme.

Shangtai propose des informations sur les produits et des options de configuration pour prendre en charge la sélection de vannes industrielles. Si vous comparez les conceptions du port en L, planifiez un nouveau système de tuyauterie ou remplacez une vanne existante, consultez les spécifications du port en L du robinet à tournant sphérique à trois voies et préparez vos exigences de fonctionnement avant de passer une commande. Contactez notre équipe pour discuter de votre application, confirmer les détails techniques et demander un devis adapté. S'il te plaîtContactez-nousaujourd'hui pour explorer des solutions de vannes adaptées à vos besoins industriels en matière de contrôle de débit.
