1 robinet à tournant sphérique

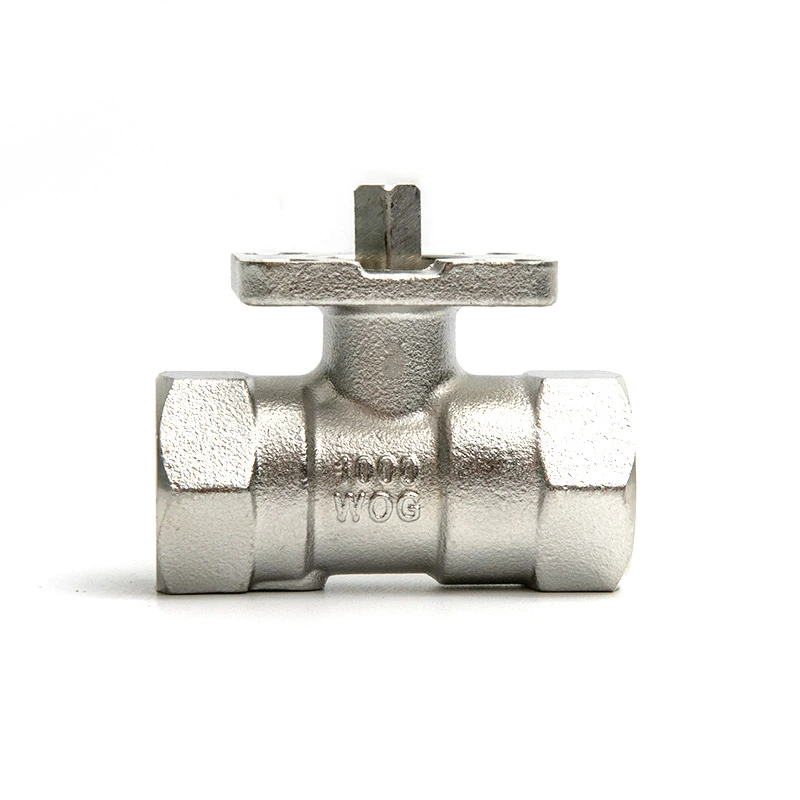

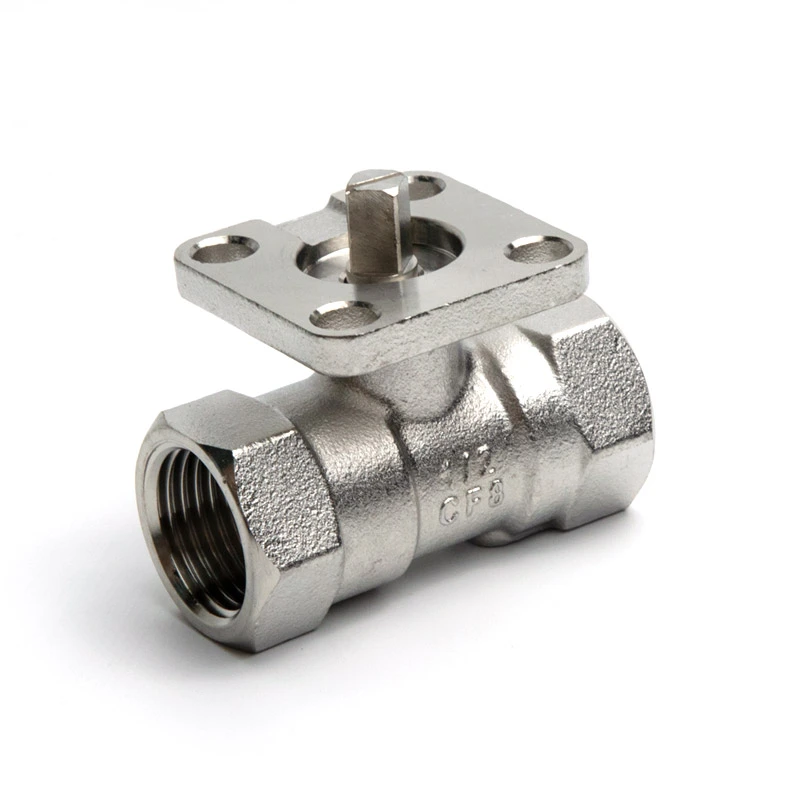

Robinet à bille à montage direct en acier inoxydable électropoli, 1 pièce
Shangtai Valve fabrique le robinet à tournant sphérique à montage direct en acier inoxydable électropoli 1 pièce pour les systèmes de contrôle des fluides où une surface lisse en acier inoxydable et un montage direct de l'actionneur sont requis. Le corps de vanne électropoli offre une surface lisse et facile à nettoyer, tandis que la plate-forme de montage ISO permet d'installer directement des actionneurs pneumatiques ou électriques compatibles. Il convient aux applications pharmaceutiques, de transformation des aliments, de traitement de l’eau et à d’autres applications de fluides industriels.
Le robinet à tournant sphérique à montage direct en acier inoxydable électropoli Shangtai Valve 1PC combine une structure de vanne monobloc avec une technologie d'électropolissage avancée pour répondre aux applications nécessitant une qualité de surface supérieure.
Grâce au processus d'électropolissage, les imperfections microscopiques de la surface de l'acier inoxydable sont éliminées, créant ainsi une finition plus lisse et plus uniforme. Ce traitement améliore la résistance à la corrosion, réduit la possibilité de l'accumulation de résidus et facilite le nettoyage et l'entretien.
Par rapport aux robinets à tournant sphérique en acier inoxydable standard, la surface électropolie offre de meilleures performances dans environnements où la propreté, la durabilité et la fiabilité à long terme sont importantes.
Structure à montage direct pour un contrôle automatisé
Conçue pour les systèmes d'automatisation industrielle modernes, cette vanne intègre une plate-forme de montage direct qui permet connexion avec des actionneurs pneumatiques, des actionneurs électriques ou des poignées allongées.
La conception à montage direct élimine le besoin de supports de montage supplémentaires, aidant ainsi les clients à simplifier l'installation, réduire les composants et obtenir une solution de contrôle de pipeline plus compacte.
Il est particulièrement adapté aux fabricants d'équipements OEM et aux intégrateurs de systèmes nécessitant une vanne fiable. automatisation.
Fabrication fiable d'acier inoxydable
Fabriquée avec des matériaux en acier inoxydable conformes à la norme ASTM, la vanne offre une excellente résistance à la corrosion et résistance mécanique pour les environnements de travail exigeants.
Shangtai Valve effectue une inspection stricte des matériaux pendant la production pour garantir une composition stable des matériaux et qualité constante des produits. L'usinage de précision du corps de la vanne, de la bille et de la tige garantit un fonctionnement fluide et précis. dimensions et performances d'étanchéité fiables.
Approvisionnement OEM direct d'usine
En tant que fabricant expérimenté de vannes en acier inoxydable, Shangtai Valve prend en charge des solutions personnalisées pour les besoins mondiaux clients, y compris les options de matériaux, les spécifications, le traitement de surface et les exigences de production en vrac.
Avec une capacité de fabrication professionnelle et des processus de contrôle qualité, nous fournissons des solutions de vannes fiables pour distributeurs, équipementiers et projets industriels.
Avantages du produit
| Avantage | Description |
| Finition de surface électropolie | Fournit une surface en acier inoxydable plus lisse avec une résistance améliorée à la corrosion, un nettoyage plus facile et mieux qualité des surfaces. |
| Conception de contrôle de débit hygiénique | Réduit l’accumulation de résidus en surface et prend en charge les applications nécessitant des normes de propreté élevées. |
| Structure de montage d'actionneur direct | Permet l'installation d'un actionneur pneumatique ou électrique sans supports supplémentaires, simplifiant ainsi l'automatisation intégration. |
| Options en acier inoxydable 304/316 | Offre une excellente résistance mécanique et résistance à la corrosion pour différents environnements industriels. |
| Composants usinés avec précision | Garantit des dimensions précises, un fonctionnement fluide et des performances fiables à long terme. |
| Capacité de fabrication OEM | Prend en charge les matériaux personnalisés, les spécifications, les traitements de surface et les exigences de production en vrac. |
Paramètres du produit
| Dimensions principales | 1/4" - 2" | Classe de pression | CL150 |
| Nonrme de filetage | NPT、BSP | Pression MAXIMALE | 285PSI |
| Nonrmes de conception et de fabrication | ASME B16.34 | Tests et inspections | API598 |
| Conception spéciale | Dispositif de verrouillage, tige anti-éruption | Indices de pression et de température | ASME B16.34 |
| Type de port | Port réduit | Plage de température | -25 ℃ ~ 150 ℃ |
| Matériau du corps | ASTM A351 CF8 (304) | Matériau de la balle | ASTM A182 F304 |
| Matériau de la tige | ASTM A182 F304 | Matériau du siège | RPTFE(PTFE+15%fv) |
| Possibilités | D'autres matériaux sont disponibles sur demande. |

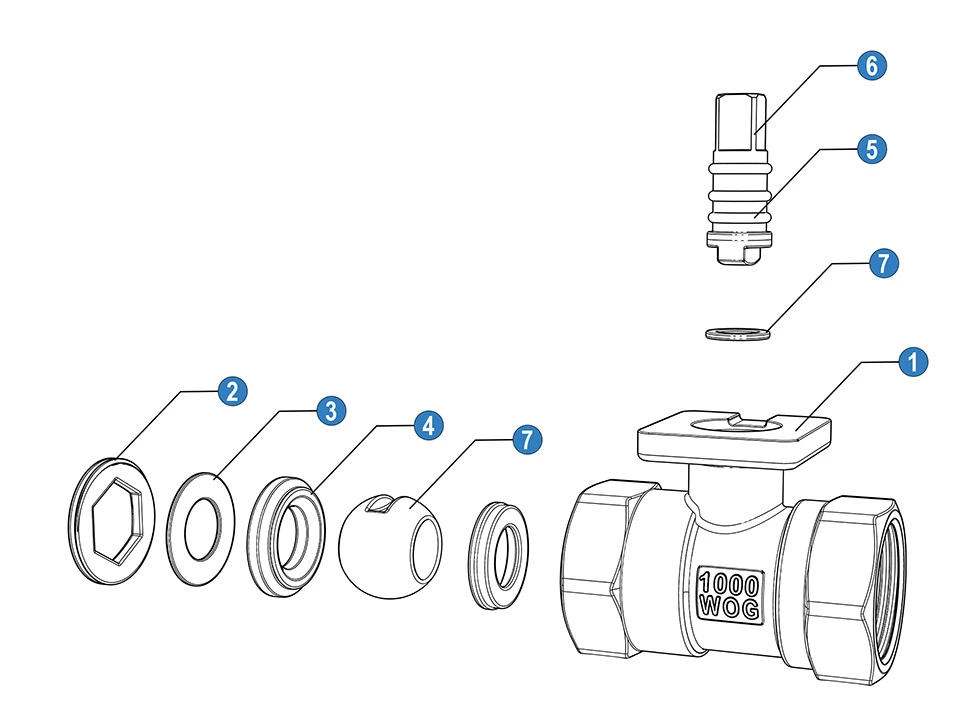

| Non | Nonm | Matériel(*N/B) | |
| 1 | Corps | SS 316 | SS 304 |
| 2 | Capuchon | SS 316 | SS 304 |
| 3 | Rondelle | SS 316 | SS 304 |
| 4 | Siège à bille | PTFE | PTFE |
| 5 | Joint torique | PTFE | PTFE |
| 6 | Tige | SS 316 | SS 304 |
| 7 | Balle | SS 316 | SS 304 |
| 8 | Bague de friction | PTFE | PTFE |
* N : extrémités filetées selon ANSI B 2.1 NPT
* B : extrémités filetées selon BS21 BSP

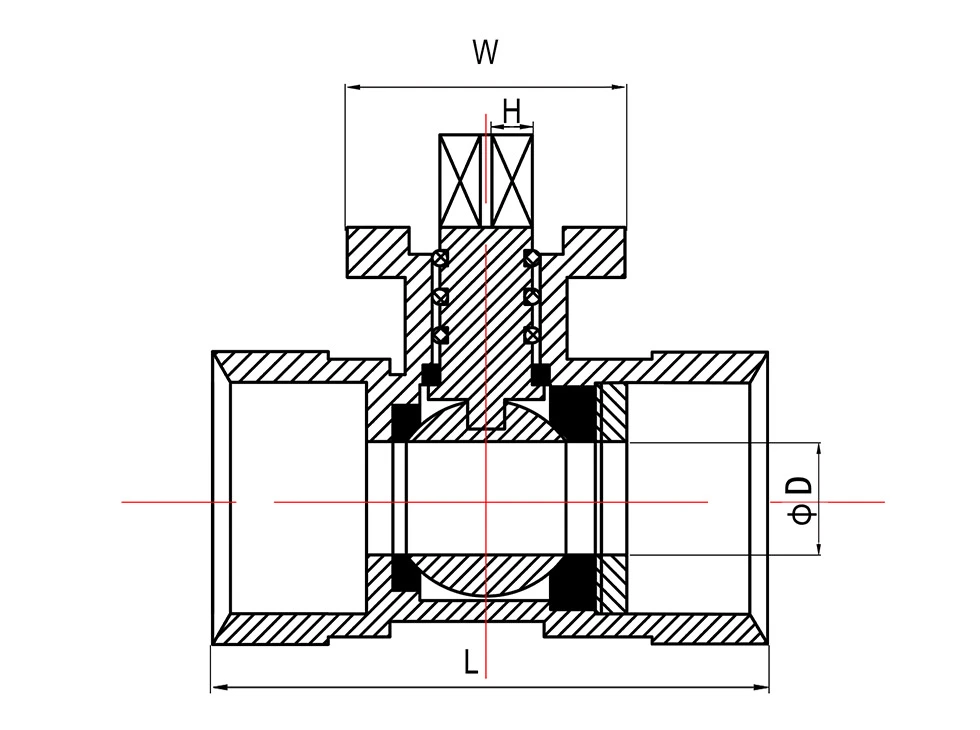

| Taille | Dimensions (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
VALEURS Kv
Kv = Le débit d'eau en mètre cube par heure qui générera une chute de pression de 1 bar à travers le soupape.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
FAQ
1. Quels sont les avantages d’un robinet à tournant sphérique en acier inoxydable électropoli ?
Le robinet à tournant sphérique à montage direct en acier inoxydable électropoli 1 pièce a une finition de surface plus lisse et une corrosion améliorée. résistance et réduction des résidus de surface par rapport aux vannes standard en acier inoxydable. Il convient pour applications nécessitant une propreté et une durabilité supérieures.
2. Ce robinet à tournant sphérique à montage direct peut-il être installé avec des actionneurs pneumatiques ou électriques ?
Oui. La vanne est conçue avec une plate-forme de montage direct et peut être connectée à des actionneurs pneumatiques, électriques Actionneurs ou poignées allongées selon différentes exigences de fonctionnement.
3. Quelles industries peuvent utiliser ce robinet à tournant sphérique électropoli ?
Cette vanne est couramment utilisée dans les équipements pharmaceutiques, les systèmes de transformation des aliments, les équipements de traitement de l'eau, traitement chimique et systèmes industriels automatisés.
4. À quelles normes ce robinet à tournant sphérique en acier inoxydable est-il conforme ?
La vanne est conçue et fabriquée selon les normes ASME B16.34 et testée selon API 598 exigences. Des connexions filetées NPT et BSP sont disponibles.
5. Quelles tailles sont disponibles pour ce robinet à tournant sphérique en acier inoxydable 1 pièce ?
La gamme de tailles standard va de 1/4" à 2". D'autres tailles, matériaux et spécifications personnalisées peuvent être discutés selon les exigences du projet.
6. Shangtai Valve propose-t-elle une personnalisation OEM ?
Oui. Shangtai Valve fournit des solutions de vannes OEM et personnalisées, y compris la sélection des matériaux, le traitement de surface, normes de connexion et services de production en vrac.
