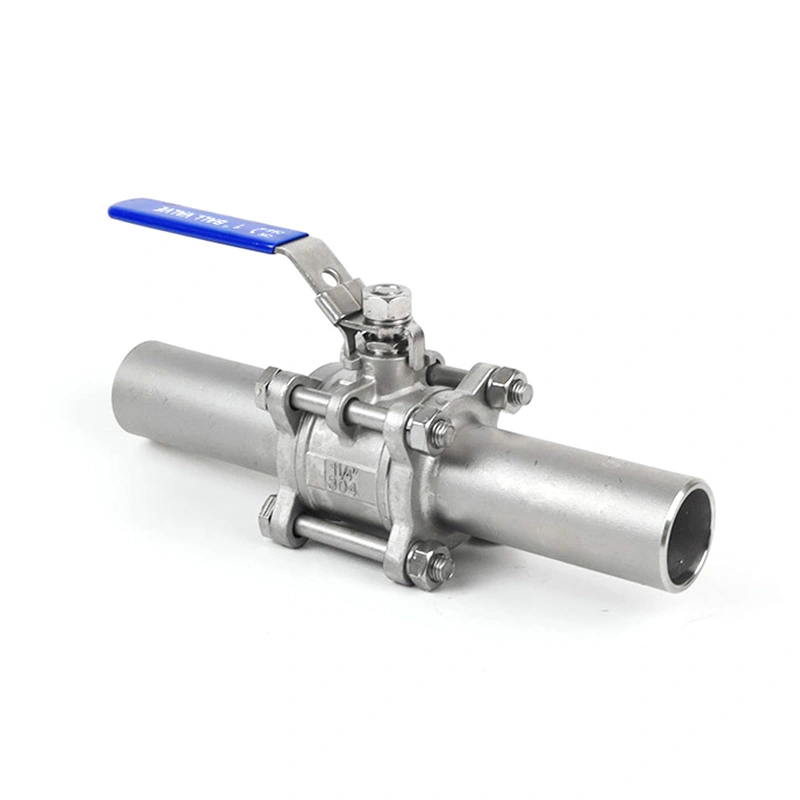

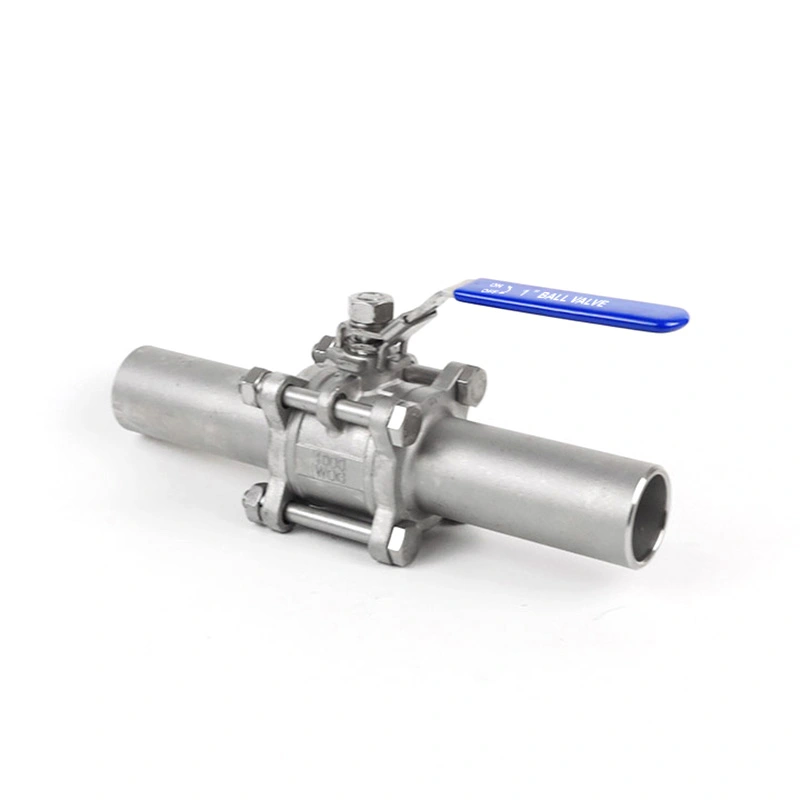

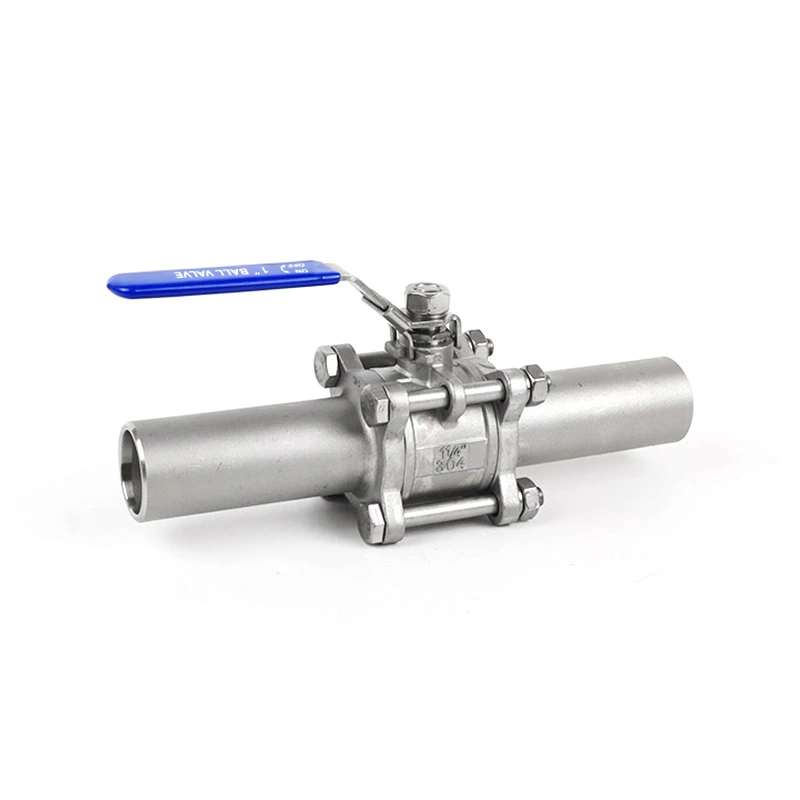

Soudure de robinet à bille 3 pièces étendue

Le robinet à tournant sphérique 3PC Weld Extended utilise des extrémités soudées bout à bout allongées pour fournir une longueur de soudage supplémentaire entre la vanne. corps et pipeline. Les extrémités allongées sont utiles pour les canalisations isolées, les installations enterrées et les tracés de canalisations. où une distance de soudage supplémentaire est requise. Le corps en trois parties permet également d'accéder aux composants internes pour inspection et remplacement une fois le pipeline isolé.

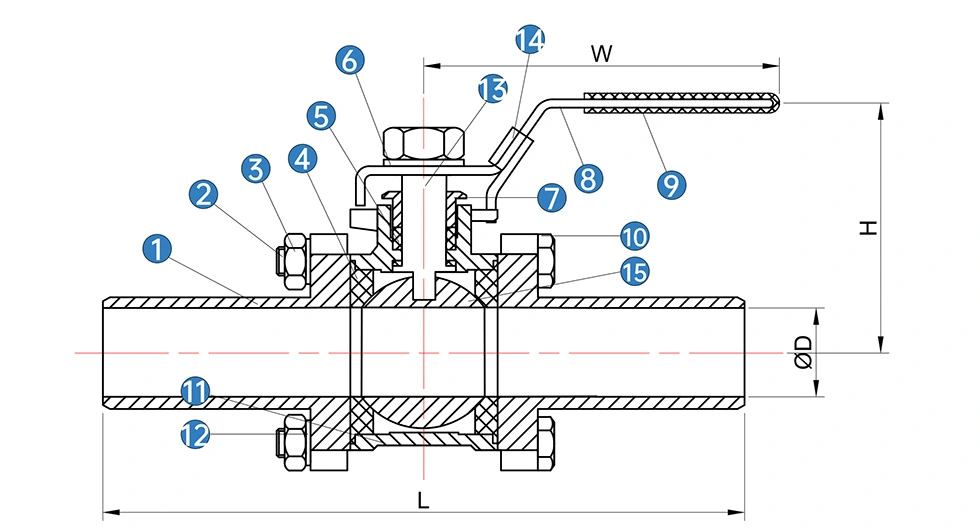

Dimensions principales

* N : extrémités filetées selon ANSI B 2.1 NPT
* B : extrémités filetées selon BS21 BSP

Caractéristiques du produit

1. Extrémités prolongées soudées bout à bout

Les extrémités de soudure étendues offrent un espace supplémentaire pour le soudage des pipelines et aident à éloigner le travail de soudage du principal. corps de vanne. Cette configuration est utile pour les canalisations isolées ou enterrées où la vanne doit être positionnée à l'extérieur de l'isolation ou dans un endroit accessible.

2. Construction en trois pièces

Le corps divisé permet d'ouvrir la vanne pour l'inspection et la maintenance. Sièges, joints et autres éléments internes les composants sont accessibles lorsqu'un remplacement est nécessaire, réduisant ainsi le besoin de remplacer l'ensemble de vanne complet.

3. 316 matériaux en acier inoxydable

La soudure de robinet à bille 3PC étendue utilise la norme ASTM A351 CF8M (316) pour le corps et la norme ASTM A182 F316 pour la bille et la tige. Le siège standard est en RPTFE (PTFE+15%fv). D'autres combinaisons de matériaux peuvent être fournies selon les besoins conditions de service.

4. Connexion soudée bout à bout

Les extrémités à souder sont conformes aux exigences ASME B16.25. Une connexion soudée bout à bout fournit un joint permanent entre la vanne et le pipeline, la procédure de soudage et la préparation du tuyau étant déterminées par les spécifications de tuyauterie applicables.

Soudage et installation

Avant de souder, vérifiez la taille du tuyau, les dimensions des extrémités à souder, l'état du biseau et l'alignement. Le pipeline devrait être correctement soutenu pour éviter une charge excessive sur la vanne pendant l'installation. Les procédures de soudage doivent également suivre la spécification du projet applicable.

Les extrémités étendues offrent une distance supplémentaire entre la zone de soudage et les composants internes de la vanne. Soudage approprié et les procédures de contrôle thermique doivent toujours être suivies pour protéger le siège, les joints et autres composants sensibles à la chaleur.

Matériaux et conditions de fonctionnement

La vanne est spécifiée pour une plage de température de -25 ℃ à 150 ℃ et une pression maximale de 285 psi sous les valeurs indiquées. conditions. Les limites de fonctionnement réelles doivent être confirmées en fonction de la taille de la vanne, du fluide, de la température et du pression-température applicable.

Le corps en inox, la bille F316 et la tige F316 sont destinés aux fluides industriels compatibles. Siège et étanchéité La sélection des matériaux doit être vérifiée par rapport au fluide, à la température et à la pression réels avant de commander.

Contrôle qualité

Inspection des matériaux

L'identification des matériaux et les dossiers d'inspection associés peuvent être fournis selon les exigences de la commande. Matériel des rapports de test sont disponibles pour les configurations de vannes applicables.

Contrôle dimensionnel

Les dimensions des vannes et les caractéristiques des extrémités à souder sont vérifiées par rapport aux dessins et exigences spécifiés du produit. L’inspection peut inclure la longueur des extrémités soudées, les dimensions et l’état général de l’assemblage.

Tests de pression et d'étanchéité

Les tests et l'inspection des vannes respectent les exigences API 598. Des tests de pression et d'étanchéité sont effectués pour vérifier la performances d'étanchéité du corps et du siège de la vanne avant expédition.

Inspection des vannes terminée

L'inspection finale couvre l'apparence de la vanne, son assemblage, la protection des extrémités soudées et son état de fonctionnement. Produit requis les documents peuvent être préparés selon la commande.

Applications

Le robinet à bille 3PC Weld Extended convient à la tuyauterie industrielle où une connexion soudée et un soudage supplémentaire la distance est requise. Les applications typiques incluent le traitement pétrochimique, les systèmes pétroliers et gaziers, l'énergie thermique, traitement de l’eau et contrôle général des fluides industriels.

La configuration à extrémité étendue est particulièrement utile lors de l'isolation de canalisations, d'installations souterraines ou de sites. la disposition limite l'espace disponible autour du corps de la vanne. L'adéquation de l'application doit être confirmée sur la base des spécifications du milieu, de la pression, de la température et du pipeline.

Conditionnement

Les vannes sont emballées pour le transport à l'exportation dans des cartons ondulés et des caisses en contreplaqué. Les extrémités de soudure sont protégé pendant l'emballage pour réduire le risque de dommages au biseau et aux surfaces de connexion pendant la manipulation et expédition.

FAQ

1. Quel est le but des extrémités à souder allongées sur une soudure de robinet à bille 3 pièces étendue ?

Les extrémités soudées étendues offrent une distance de soudage supplémentaire entre le corps de la vanne et la canalisation. Ils sont utiles pour canalisations isolées, installations enterrées et autres aménagements où la zone de soudage doit être positionnée plus loin du corps de vanne.

2. Quel matériau est utilisé pour la valve ?

Le matériau du corps standard est ASTM A351 CF8M (316), tandis que ASTM A182 F316 est utilisé pour la bille et la tige. Le siège est RPTFE (PTFE+15%fv). D'autres matériaux sont disponibles sur demande.

3. Quelle norme s’applique aux extrémités soudées bout à bout ?

Les extrémités soudées bout à bout sont spécifiées selon la norme ASME B16.25. La procédure de soudage finale doit suivre les pipeline ou spécification de projet.

4. La vanne peut-elle être entretenue après l'installation ?

Oui. Le corps en trois parties permet d'accéder aux composants internes pour l'inspection et le remplacement. Le pipeline doit être isolé et dépressurisé avant l'entretien de la vanne.

5. Quelles sont les limites de pression et de température ?

La pression maximale indiquée est de 285 psi et la plage de température est de -25 ℃ à 150 ℃. Le fonctionnement réellement autorisé Les conditions dépendent de la taille de la vanne, du fluide et de la pression-température applicable.

6. Quels documents peuvent être fournis ?

Des rapports d'essais de matériaux et une documentation d'inspection ou de produit applicable peuvent être fournis en fonction de la vanne. exigences de configuration et de commande.
