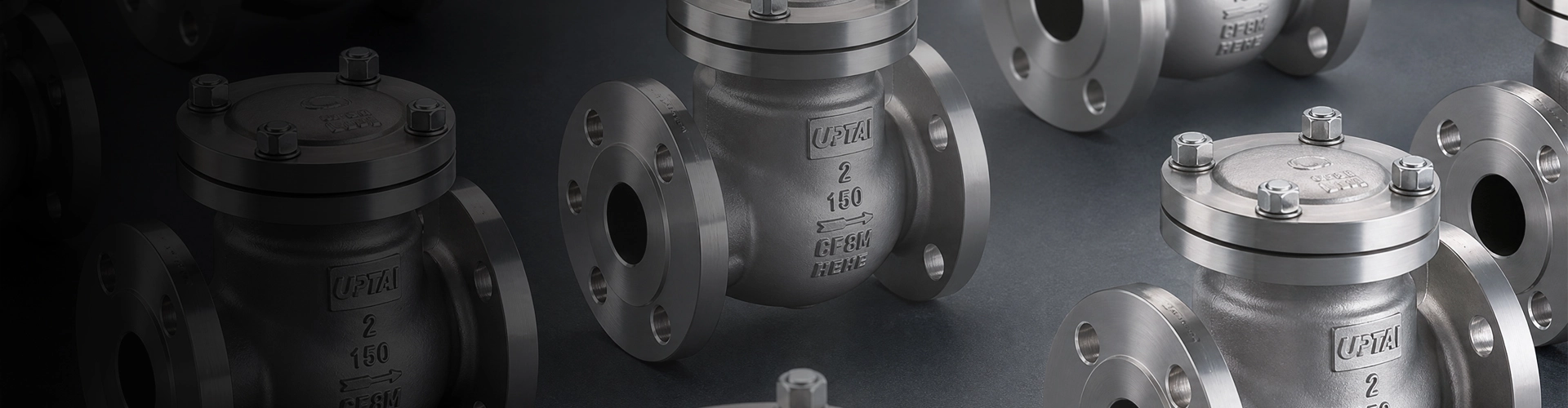

Clapets anti-retour
Clapets anti-retour directs d'usine avec des prix compétitifs
Les clapets anti-retour Shangtai sont conçus pour permettre au fluide de s'écouler dans une direction tout en empêchant automatiquement le flux inverse lorsque la direction du flux change. Contrairement aux vannes d'isolement à commande manuelle, ces vannes à action automatique répondent aux conditions de pression et de débit dans la canalisation sans nécessiter d'actionneur externe.
Ils sont généralement installés en aval des pompes, des compresseurs et d'autres équipements de traitement pour contribuer à réduire le risque de reflux et à protéger les systèmes de tuyauterie connectés. Shangtai fournit différentes constructions de vannes pour le traitement de l'eau, le pétrole et le gaz, le traitement chimique, les usines pétrochimiques, la production d'électricité, le CVC et les applications industrielles générales.
Fourniture de clapet anti-retour industriel
Shangtai prend en charge la sélection de vannes en fonction de la taille du tuyau, de la classe de pression, du fluide, de la température, du sens d'écoulement, de la position d'installation, du type de connexion et des caractéristiques de réponse requises. Envoyez vos conditions d’exploitation pour confirmation technique et devis.
Types de produits pour différentes conditions de pipeline
Le mécanisme de fermeture a un effet direct sur la réponse à l'ouverture, la perte de pression, les exigences d'installation et la résistance au flux inverse. Le choix de la construction appropriée nécessite de prendre en compte les caractéristiques d'écoulement du pipeline et l'équipement à protéger.
Clapets anti-retour à battant
Un disque articulé s'ouvre sous le flux vers l'avant et revient vers le siège lorsque le flux s'inverse. Les conceptions pivotantes sont couramment utilisées dans les systèmes de tuyauterie d'eau, de services publics et industriels où des conditions d'écoulement appropriées sont disponibles.
Clapets anti-retour à levage
L'élément de fermeture se déplace verticalement depuis le siège en réponse à la pression d'écoulement. Cette construction peut être envisagée pour les applications nécessitant un mouvement contrôlé du disque et des conditions d'installation appropriées.
Clapets anti-retour à piston
La construction de type piston utilise un piston ou un disque guidé pour contrôler le débit avant et arrière. Il peut être sélectionné pour les systèmes de processus où un comportement de fermeture stable et un mouvement guidé sont requis.
Clapets anti-retour à bille
Une balle se déplace selon la direction et la pression du fluide. Ces vannes sont utilisées dans certaines applications de liquides et utilitaires où un mécanisme de fermeture automatique compact est adapté.
Clapets anti-retour à double plaque
Les plaques doubles s'ouvrent sous le flux direct et se ferment lorsque le flux s'inverse. Leur construction compacte de type plaquette peut contribuer à réduire l'espace d'installation dans les systèmes de canalisations appropriés.
Clapets anti-retour à débit axial
Les conceptions à flux axial guident l'élément de fermeture le long de l'axe du pipeline et peuvent être envisagées lorsqu'une réponse rapide, une installation compacte et des caractéristiques de débit contrôlées sont requises.
Prévention du reflux pour les pompes et les équipements de traitement
Un flux inverse peut se produire lorsqu'une pompe s'arrête, que les conditions de pression changent ou que le fluide se déplace entre les sections connectées d'un système de tuyauterie. Un clapet anti-retour correctement sélectionné peut se fermer automatiquement lorsque la relation de pression entre l'amont et l'aval change, contribuant ainsi à limiter le débit inverse.
L'installation est particulièrement importante autour des conduites de refoulement des pompes. Le type de vanne, les caractéristiques de fermeture, la distance par rapport à la sortie de la pompe et les coudes ou raccords à proximité peuvent affecter le comportement du système. Pour les applications sensibles aux coups de bélier, la réponse de fermeture et le potentiel de coup de bélier doivent être évalués lors de la sélection de la vanne.
Facteurs clés de sélection :Fluide, dimension nominale, pression nominale, température de fonctionnement, débit, sens d'écoulement, position d'installation, perte de charge admissible, pression de fissuration, caractéristiques de fermeture et type de raccordement.
Exigences de pression de craquage et de débit
La pression de craquage fait référence à la pression différentielle minimale requise pour éloigner l'élément de fermeture de son siège et permettre le début de l'écoulement. Ce paramètre devient particulièrement important dans les systèmes à basse pression, à écoulement gravitaire et à faible vitesse.
Une vanne présentant une résistance à l'ouverture excessive peut créer une perte de pression indésirable ou restreindre le débit dans un système dont la pression disponible est limitée. A l’inverse, les caractéristiques de fermeture doivent être adaptées à l’application pour réduire les risques de fonctionnement instable ou de coups de bélier liés aux reflux.
Lors de la demande d'une configuration, la fourniture du débit normal et minimum, de la pression de fonctionnement et de la pression différentielle disponible peut aider à déterminer une conception interne appropriée.
Matériaux pour l'eau, les procédés et les services industriels
La sélection des matériaux doit être basée sur le fluide de travail, la température, la pression, les conditions de corrosion et les exigences applicables du projet. En fonction de la construction de la vanne, les matériaux du corps et des composants internes peuvent être spécifiés pour différents services industriels.
Acier au carbone
Utilisé pour les applications appropriées de pétrole, de gaz, d'eau, de vapeur et de processus industriels où l'acier au carbone est compatible avec l'environnement d'exploitation.
Acier inoxydable
Sélectionné pour les applications où une meilleure résistance à la corrosion est requise. La qualité appropriée doit être déterminée en fonction du fluide et de la température.
Matériaux de siège et d'étanchéité
Les matériaux de siège, de joint et d'étanchéité doivent être sélectionnés en fonction de la compatibilité des fluides, de la pression, de la température et des performances d'arrêt requises.
Composants internes
Le disque, la charnière, le ressort, le piston, la bille et les autres composants internes doivent être spécifiés en fonction de la construction de la vanne et des conditions de fonctionnement.
Connexions d'extrémité et orientation d'installation
Les configurations de connexion disponibles peuvent inclure des extrémités à bride, à plaquette, à cosse, à souder bout à bout, à souder par emboîtement, filetées et autres extrémités spécifiées par le projet. La connexion sélectionnée doit correspondre aux dimensions du pipeline, à la classe de pression, à la méthode d'installation et à la norme de connexion applicable.
Toutes les conceptions ne conviennent pas à toutes les directions d’installation. Certains modèles peuvent fonctionner dans des canalisations horizontales et verticales, tandis que d'autres nécessitent une orientation de flux ou une position d'installation spécifique. Vérifiez toujours la flèche de débit de la vanne et les exigences d'installation du fabricant avant la mise en service.
Pour les installations verticales, la direction d'écoulement du fluide et les caractéristiques de poids ou de ressort de l'élément de fermeture peuvent affecter le comportement d'ouverture et de fermeture. Ces facteurs doivent être pris en compte lors du choix de la construction de la vanne.
Réduire le bruit, les vibrations et les coups de bélier
Du bruit ou des vibrations peuvent se produire lorsque l'élément de fermeture s'ouvre et se ferme de manière répétée dans des conditions d'écoulement instables. Un dimensionnement incorrect, une vitesse d'écoulement faible ou fluctuante, des turbulences, des débris et une installation inadaptée à proximité des pompes ou des coudes peuvent contribuer à ce comportement.
Les coups de bélier sont une autre considération importante dans les systèmes où la vitesse du fluide change rapidement. Les caractéristiques de fermeture des vannes, la disposition des canalisations, le fonctionnement de la pompe et le volume du système doivent être évalués ensemble plutôt que de sélectionner la vanne en fonction uniquement de la taille nominale du tuyau.
Pour les applications de sortie de pompe et de débit à grande vitesse
Indiquez le débit de la pompe, la pression de refoulement, la taille du tuyau, les caractéristiques du fluide, la position d'installation et tout problème connu de coups de bélier ou de vibrations. Ces informations aident Shangtai à évaluer la construction appropriée de la vanne et les caractéristiques de fermeture.
Applications dans les systèmes de tuyauterie industrielle
Ces vannes à action automatique sont utilisées partout où un flux inverse pourrait affecter le fonctionnement de l'équipement, la stabilité du processus ou les performances du pipeline. La construction appropriée dépend du fluide, des conditions d'écoulement, de la pression, de la température et de la disposition de l'installation.
Conduites de sortie de pompe
Installé en aval des pompes pour éviter le reflux lorsque la pompe s'arrête ou que la pression du système change.
Systèmes pétroliers et gaziers
Utilisé dans certains pipelines de production, de transport, de traitement et de services publics où un contrôle de débit unidirectionnel est requis.
Traitement de l'eau
Appliqué dans les systèmes d'approvisionnement en eau, de traitement, de pompage et d'eaux usées pour la prévention du refoulement des pipelines.
Chimie et Pétrochimie
Les configurations de matériaux et d'étanchéité peuvent être sélectionnées en fonction du milieu chimique, de la pression, de la température et des conditions de corrosion.
Production d'énergie
Utilisé dans les systèmes appropriés d'eau, de vapeur, de refroidissement et auxiliaires où une protection contre le flux inverse est requise.
CVC et services publics
Sélectionné pour les systèmes de tuyauterie d'eau glacée, d'eau de chauffage, de pompes et de services publics adaptés aux conditions de fonctionnement.
Fabrication et inspection
Shangtai gère la production, l'inspection et l'approvisionnement selon la configuration de vanne spécifiée et les exigences d'application. Le contrôle qualité peut inclure l’inspection dimensionnelle, la vérification des matériaux, les tests de pression, les performances d’étanchéité, les contrôles de fonctionnement et d’autres procédures d’inspection applicables.
Les vannes Shangtai sont certifiées ISO 9001, CE et EAC. Les produits sélectionnés peuvent également être fabriqués et testés conformément aux normes internationales applicables, notamment API 6D et API 598, lorsque le projet l'exige.
Documentation du projet :Pour les projets techniques, spécifiez les normes de conception et d'essai applicables, la classe de pression, les exigences en matière de matériaux, la norme de connexion, les exigences d'inspection et les documents de certification lors de la soumission d'une demande.
Comment spécifier le bon clapet anti-retour
La sélection des vannes doit commencer par les conditions de fonctionnement plutôt que par le seul diamètre du tuyau. Le fluide, le débit, la pression, la température, l'orientation de l'installation, la perte de pression admissible et la réponse requise en cas de flux inverse affectent tous la construction appropriée de la vanne.
Pour les systèmes de pompes et de compresseurs, indiquez les débits normaux et maximaux, la pression de fonctionnement, la taille des tuyaux, le type d'équipement et toute condition connue de surpression ou de coup de bélier. Pour les systèmes basse pression, la pression de craquage et le débit minimum de fonctionnement sont des paramètres de sélection particulièrement utiles.
Vous pouvez également fournir des dessins de pipelines, des programmes de vannes, des fiches techniques d'équipement ou des spécifications de vannes existantes. Shangtai peut consulter les informations disponibles avant de préparer une configuration et un devis. Pour d'autres produits de vannes industrielles, visitez leGamme de produits de vannes Shangtai.
Foire aux questions
Quels sont les types courants disponibles ?
CommunClapets anti-retourLes types incluent les conceptions à balançoire, à levage, à piston, à bille, à double plaque et à flux axial. Chaque construction présente des caractéristiques différentes en matière de débit, de fermeture, de perte de pression et d'installation.
Comment choisir le bon type ?
La sélection dépend du fluide de travail, de la taille du tuyau, de la pression nominale, de la température, du débit, de la position d'installation, de la perte de charge admissible, de la pression de fissuration et de la réponse de fermeture requise.
Ces vannes peuvent-elles être installées verticalement ?
Certains modèles peuvent être installés verticalement, tandis que d’autres nécessitent une orientation spécifique. Suivez toujours la flèche de débit, les instructions d'installation et les exigences de tuyauterie du projet.
Qu’est-ce que la pression de fissuration ?
La pression de craquage est la pression différentielle minimale requise pour éloigner l'élément de fermeture de son siège et démarrer l'écoulement vers l'avant. Il est particulièrement pertinent dans les systèmes à basse pression et à écoulement gravitaire.
Pourquoi une valve fait-elle du bruit ou vibre-t-elle ?
Les causes possibles incluent un dimensionnement incorrect, un débit instable, une faible vitesse d'écoulement, des turbulences, des coups de bélier, des débris internes ou une installation trop proche des pompes, des coudes ou d'autres perturbations du débit.
Quelles connexions d'extrémité sont disponibles ?
Les options courantes incluent les connexions à brides, à plaquettes, à cosses, à souder bout à bout, à souder par emboîtement, filetées et autres connexions spécifiées par le projet, en fonction de la conception de la vanne et des exigences du pipeline.
What maintenance is required?
L'inspection peut inclure l'élément de fermeture, l'axe de charnière, le ressort, la surface du siège, le joint et la propreté interne. Les composants d'étanchéité usés ou endommagés doivent être remplacés en fonction des conditions de service et des exigences de maintenance.
Quelles informations sont nécessaires pour un devis ?
Veuillez fournir la taille de la vanne, la classe de pression, le type de raccordement, la construction de la vanne, le matériau, le fluide de travail, la température, le sens d'écoulement, le débit, la position d'installation, la quantité et tous les dessins ou documents techniques requis.
Besoin d’une vanne pour la protection anti-refoulement ?
Envoyez la taille de votre tuyau, la pression, le fluide, le débit, la position d'installation, la norme de connexion et les détails de l'application à Shangtai pour confirmation technique et devis.
- View as
Clapet anti-retour vertical à ressort en acier inoxydable
Le clapet anti-retour vertical à ressort en acier inoxydable Shangtai empêche le reflux grâce à une fermeture rapide assistée par ressort, minimisant ainsi les coups de bélier. Fabriqué en acier inoxydable de première qualité, il garantit une excellente résistance à la corrosion et un contrôle fiable du débit anti-retour.
Clapet anti-retour à battant ANSI classe 150
Le clapet anti-retour à battant Shangtai ANSI classe 150 utilise un disque articulé pour contrôler le flux inverse dans les pipelines. Le disque s'ouvre lorsque le fluide s'écoule vers l'avant et se ferme lorsque le flux change de direction, empêchant ainsi le reflux vers les pompes, compresseurs et autres équipements. Il est disponible pour les canalisations de grand diamètre dans les systèmes de traitement de l'eau, pétrochimiques, électriques et industriels généraux, avec différents matériaux et options de connexion disponibles en fonction des conditions de service.
