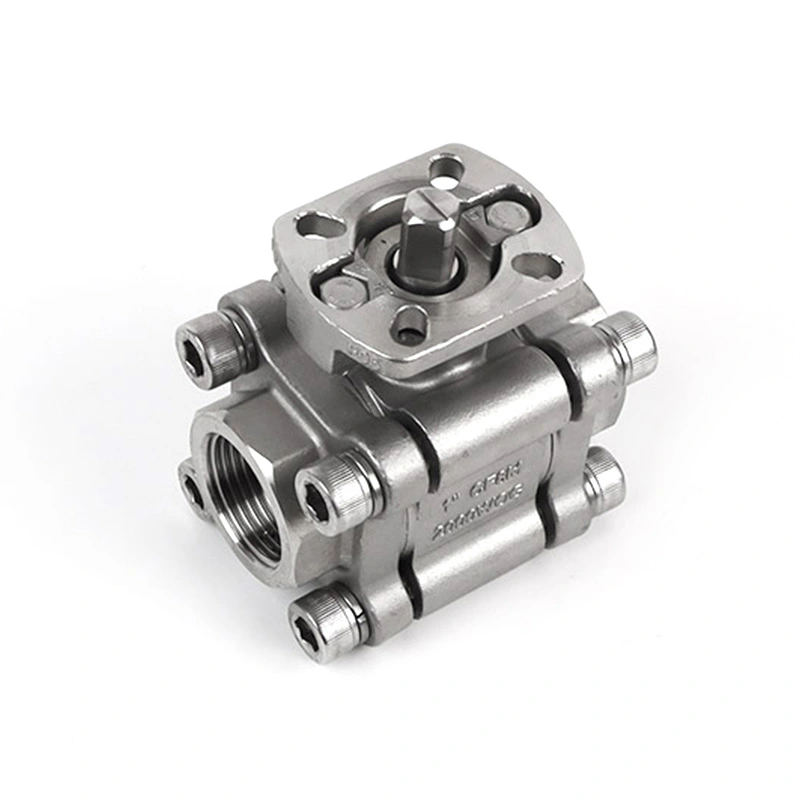

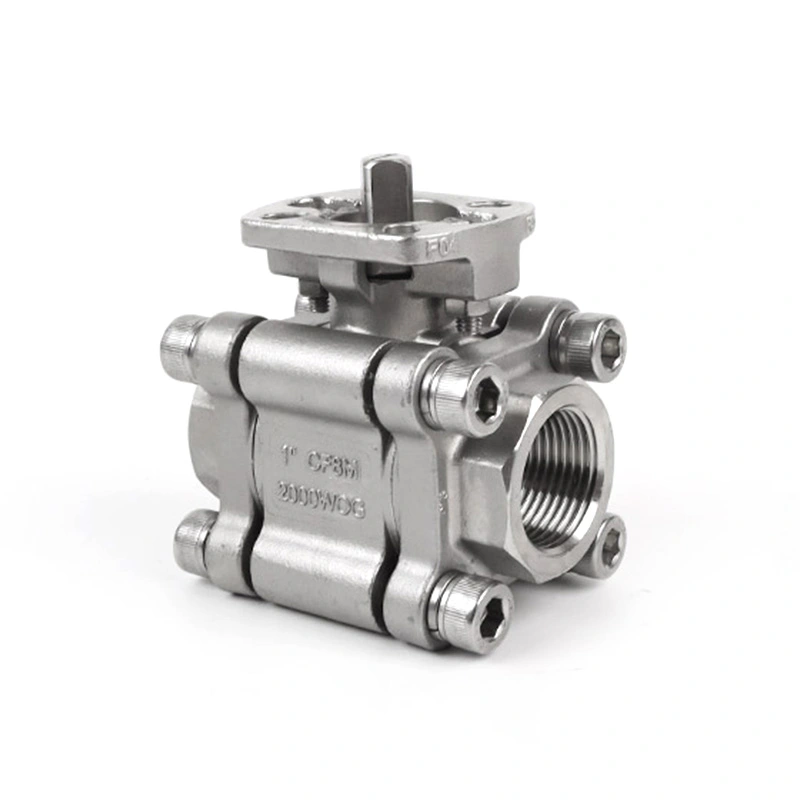

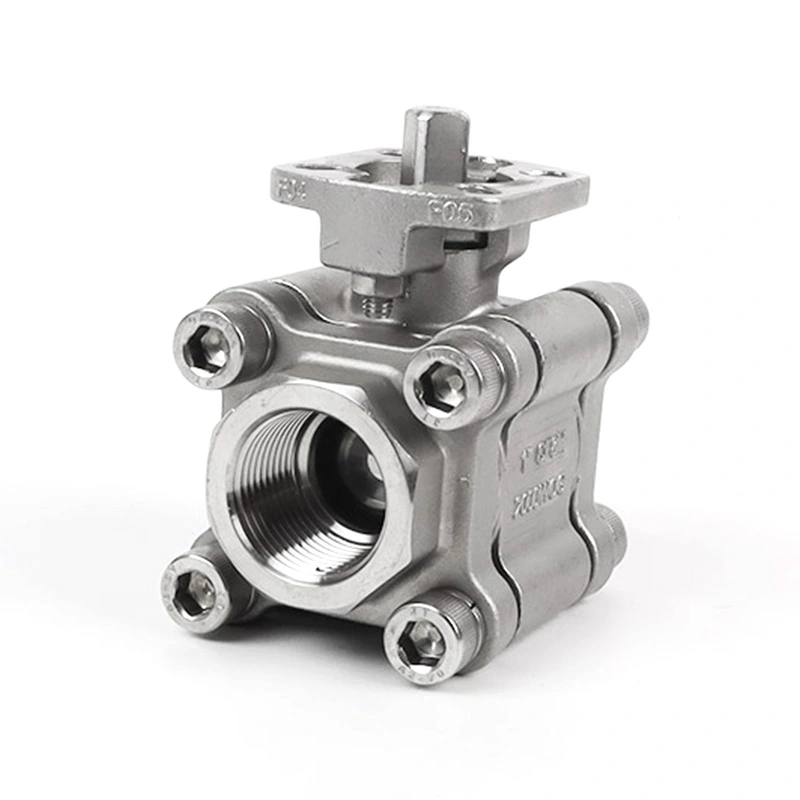

Vanne à bille 3 pièces 2000WOG avec base ISO 5211 pour actionneur

Le robinet à tournant sphérique Shangtai 3PC 2000WOG avec base ISO 5211 pour actionneur est un robinet à tournant sphérique en acier inoxydable en trois parties conçu pour un service marche-arrêt manuel ou automatisé. La vanne utilise un corps, une bille et une tige en acier inoxydable 316, avec une base de montage ISO 5211 pour l'installation de l'actionneur. Il est disponible en connexions filetées NPT et BSP et peut être configuré pour différents milieux industriels et conditions de fonctionnement.

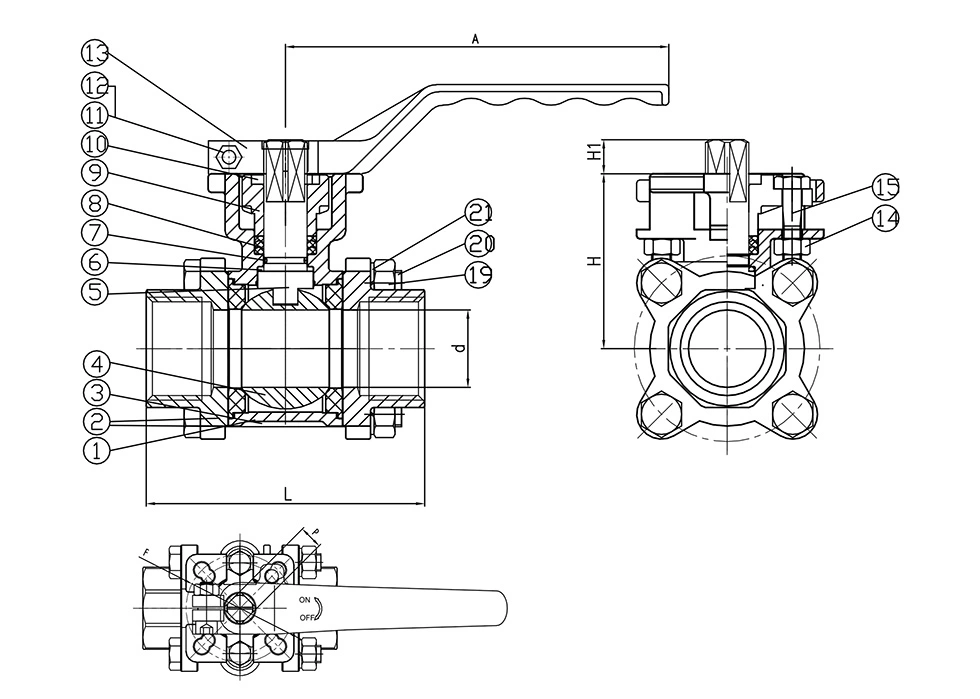

Dimensions principales

Dimensions générales :

Montage de l'actionneur

Le robinet à bille 3 pièces 2000WOG avec base ISO 5211 pour actionneur est configuré avec une base de montage ISO 5211 pour l'installation de l'actionneur. Les dimensions de montage indiquées dans le tableau des dimensions générales, y compris F et P, peuvent être utilisées lors de la vérification de la compatibilité de l'actionneur. L'actionneur requis doit être sélectionné en fonction de la taille de la vanne, du couple de fonctionnement et des exigences du système.

Le corps en trois parties permet d'accéder aux composants internes de la vanne lorsqu'une inspection ou un remplacement est nécessaire. La construction en acier inoxydable et la configuration du siège RPTFE peuvent être sélectionnées pour les milieux industriels et les conditions de fonctionnement compatibles.

Applications

Cette vanne peut être utilisée pour le contrôle des fluides tout ou rien dans les systèmes de tuyauterie industrielle, notamment le traitement de l'eau, les services pétroliers et gaziers, le traitement chimique, l'air comprimé, les patins d'équipement et la tuyauterie de processus général. La compatibilité des supports doit être confirmée à partir des matériaux du corps, du siège et du joint avant la sélection.

Pour les systèmes automatisés, le robinet à tournant sphérique 3PC 2000WOG avec base ISO 5211 pour actionneur peut être associé à un actionneur pneumatique ou électrique approprié en fonction de la méthode de contrôle et du couple de fonctionnement requis.

Précautions d'emploi

1. Confirmez que les valeurs nominales de pression et de température de la vanne sont adaptées aux conditions de fonctionnement réelles avant l'installation.

2. Vérifiez les dimensions de montage et l'interface de l'actionneur avant de sélectionner un actionneur.

3. Sélectionnez le siège de soupape, les joints et autres composants en contact avec le fluide en fonction du fluide de travail et de la température.

4. Évitez les chocs ou les forces externes excessives sur le corps de la vanne, la poignée et les raccords filetés.

5. L'installation, le montage de l'actionneur et la maintenance doivent être effectués conformément aux procédures applicables en matière de vannes et de canalisations.

Expédition et emballage

Les vannes sont emballées dans des cartons ondulés et des caisses en contreplaqué pour l'exportation. Les spécifications d’emballage peuvent être ajustées en fonction de la taille de la vanne, de la quantité commandée et des exigences de transport.

FAQ

1. Quelle est la pression de service maximale du robinet à tournant sphérique 3 pièces 2000WOG avec base ISO 5211 pour actionneur ?

La pression maximale indiquée est de 1975 PSI. La pression de service admissible doit être confirmée en fonction de la taille de la vanne, de la température, du fluide et de la pression-température applicable.

2. A quoi sert la base ISO 5211 ?

La base ISO 5211 fournit une interface de montage d'actionneur standardisée. La taille de l'actionneur et les dimensions de montage doivent être vérifiées par rapport aux dimensions F et P de la vanne avant l'installation.

3. Quels matériaux sont utilisés pour la vanne ?

La configuration principale utilise du CF8M pour le corps et le capuchon, du 316 pour la bille et la tige, du RPTFE pour le siège et du PTFE, du Viton et de l'acier inoxydable 304 pour les autres composants répertoriés.

4. La vanne peut-elle être utilisée avec des actionneurs pneumatiques ou électriques ?

Oui. La vanne peut être configurée pour le fonctionnement de l'actionneur. L'actionneur doit être sélectionné en fonction de la taille de la vanne, du couple de fonctionnement, de l'interface de montage et des exigences de contrôle.

5. Quelles normes de connexion sont disponibles ?

Les options de connexion répertoriées sont les extrémités filetées NPT et BSP. La connexion applicable doit être confirmée lors de la commande.

6. D’autres matériaux peuvent-ils être fournis ?

Oui. D'autres matériaux sont disponibles sur demande, sous réserve de la pression, de la température, du fluide et de la configuration des composants requis.
