Vanne à boisseau sphérique à trois voies, port L

Ce port en L de robinet à tournant sphérique à trois voies comporte des extrémités soudées bout à bout étendues pour les canalisations isolées, les installations enterrées et les configurations de tuyauterie qui nécessitent une distance de soudage supplémentaire. Les extrémités allongées offrent plus d'espace de travail pendant soudage des pipelines et aide à garder la chaleur de soudage loin des composants internes de la vanne lors d'une installation correcte les procédures sont suivies.

Le corps en 3 pièces permet d'accéder aux composants internes pour l'inspection, le remplacement des joints et la maintenance après l'installation. le pipeline a été isolé et dépressurisé. Le chemin d'écoulement du port L convient à la dérivation ou à la commutation compatible médias entre différentes branches de pipeline. La vanne peut être utilisée dans les secteurs de la pétrochimie, du pétrole et du gaz, de l'énergie thermique et systèmes de traitement de l'eau, avec des configurations d'étanchéité sélectionnées en fonction du fluide de fonctionnement, de la pression et température.

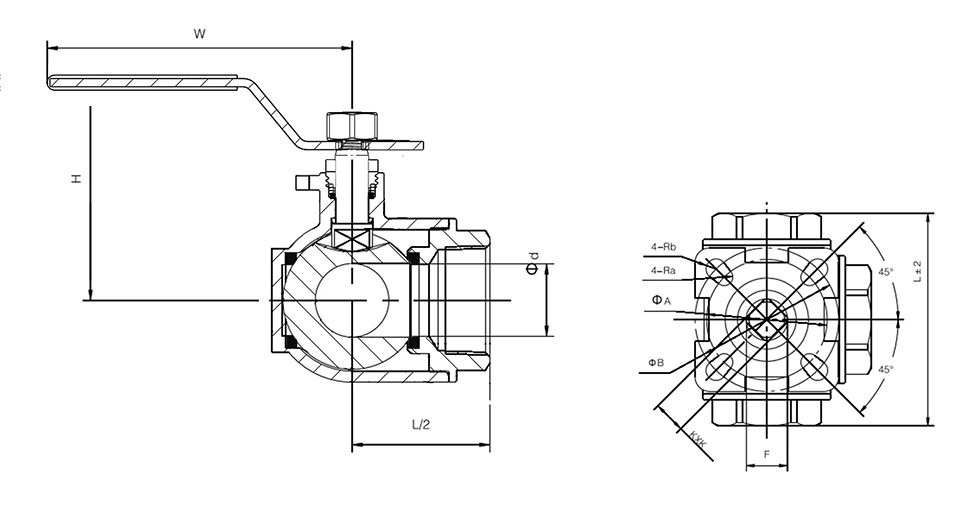

Dimensions principales

* N : extrémités filetées selon ANSI B 2.1 NPT
* B : extrémités filetées selon BS21 BSP

Avantages du produit

Chemin d'écoulement L-Port pour un contrôle de débit à trois voies

LeVanne à boisseau sphérique à trois voies, port Lutilise une configuration de flux de port L pour la commutation ou la déviation supports compatibles entre les branches de pipeline connectées. Le chemin d'écoulement doit être sélectionné en fonction des besoins disposition de la tuyauterie et fonction de fonctionnement, ce qui rend cette configuration adaptée aux applications où directionnelles un contrôle du débit est nécessaire.

Conception d'extrémité étendue à soudure bout à bout

Les extrémités soudées bout à bout étendues offrent une distance de soudage supplémentaire entre le corps de la vanne et la canalisation. Ceci Cette configuration est utile pour les canalisations isolées, les installations enterrées et les configurations de tuyauterie où un dégagement supplémentaire est nécessaire. nécessaire autour de la vanne. Des procédures de soudage appropriées doivent être suivies pour contrôler l'apport de chaleur et protéger le composants internes de la vanne.

Construction en trois pièces pour l'entretien

Le corps en trois parties permet d'ouvrir la vanne pour l'inspection et le remplacement des composants internes réparables une fois le pipeline isolé et dépressurisé. Cette construction peut simplifier la maintenance lorsque périodique une inspection de la bille, des sièges ou des joints est requise.

Contrôle qualité

1. Vérification des matières premières

Les matériaux en acier inoxydable peuvent être vérifiés par PMI et les procédures de vérification des matériaux associées conformément aux exigences de commande applicables. L'identification et la documentation des matériaux peuvent également être conservées pour les configurations nécessitant une traçabilité.

2. Inspection dimensionnelle des extrémités de soudure

Les extrémités de soudure étendues sont inspectées pour les dimensions clés telles que la longueur de l'extrémité, la géométrie du biseau, l'épaisseur de la paroi et alignement. Ces contrôles permettent de garantir que les dimensions de la vanne sont compatibles avec le raccordement de canalisation spécifié.

3. Tests hydrostatiques et d'étanchéité

Les tests de vannes comprennent des tests de coque hydrostatiques et des tests de performances d'étanchéité conformément aux normes applicables. exigences en matière de contrôle. Les conditions de test et les critères d'acceptation doivent être confirmés en fonction de la vanne spécification et norme applicable.

4. Inspection finale

Avant l'emballage, la vanne finie est vérifiée pour son apparence, l'assemblage du corps, l'état des extrémités soudées et son fonctionnement. fonction. L'identification du produit et la documentation requise peuvent également être vérifiées par rapport aux spécifications de la commande.

Conditionnement

Les vannes sont préparées pour le transport à l'exportation avec un emballage de protection adapté à la taille de la vanne et méthode d'expédition. Des cartons ondulés et des caisses en contreplaqué peuvent être utilisés pour protéger le corps de la vanne et les extrémités soudées étendues. des dommages causés par les chocs, la compression et la manipulation. Les extrémités soudées sont protégées séparément pour éviter d'endommager le surface biseautée pendant le transport.

FAQ

1. Quelle est la fonction de la configuration du flux du port L ?

La configuration du port L est utilisée pour commuter ou détourner le flux entre les branches de pipeline connectées. Le flux réel La disposition dépend de la configuration du port et de la disposition de la tuyauterie requise, le sens d'écoulement doit donc être confirmé avant de commander.

2. Pouvez-vous fournir des paramètres détaillés du produit ?

Oui. Des dessins de produits, des informations dimensionnelles et des spécifications techniques peuvent être fournis en fonction de la vanne configuration et exigences du projet. Dimensions de raccordement, pression nominale, plage de température et matériau les spécifications doivent être confirmées avant la production.

3. La vanne peut-elle être personnalisée pour différentes conditions de service ?

Oui. Les combinaisons de matériaux, les composants d'étanchéité, les dimensions étendues et d'autres détails de configuration peuvent être considéré en fonction du fluide de fonctionnement, de la pression, de la température et des exigences d'installation. Autres matériaux sont disponibles sur demande, le cas échéant.

4. Quelles informations doivent être fournies lors d’une demande de devis ?

Veuillez fournir la taille de vanne requise, la pression nominale, la norme de connexion, la température de fonctionnement, le fluide et le débit. exigences en matière d’agencement et d’actionneur si l’automatisation est nécessaire. Les dessins de pipelines ou les informations sur les applications peuvent également aider à confirmer la configuration appropriée.

5. Puis-je visiter l’usine de Shangtai ?

Des visites d'usine peuvent être organisées sur rendez-vous sur le site de production de Wenzhou. Les visiteurs peuvent discuter de la valve spécifications, exigences de production et conditions d’application avec l’équipe technique ou commerciale concernée.
