Aperçu technique : Robinet à boisseau sphérique à plate-forme haute 2000 WOG 2 pièces - Caractéristiques de conception et environnements d'application

Les canalisations de sortie moyenne pression d'une station de régulation de pression de gaz de ville fonctionnent à une pression de conception de 4,0 MPa. Le système nécessite une intégration avec un système SCADA pour la répartition à distance et l'arrêt d'urgence. Les vannes doivent fournir zéro fuite externe, de longs intervalles sans entretien et prendre en charge l'entretien en ligne pour éviter de perturber l'approvisionnement en gaz du quartier.

2000 vannes à bille 2 pièces WOG à plate-forme haute en CF8 (acier inoxydable 304) avec extrémités filetées NPT et sièges renforcés RPTFE ont été sélectionnées, équipées d'actionneurs électriques antidéflagrants montés directement. La pression nominale de la vanne dépasse de loin la pression de fonctionnement réelle.

• Le corps de la vanne et les joints fonctionnent dans des conditions de faible contrainte à long terme, réduisant considérablement le fluage des joints. La durée de vie est prolongée de plus de50%par rapport aux vannes à bille standard PN40.

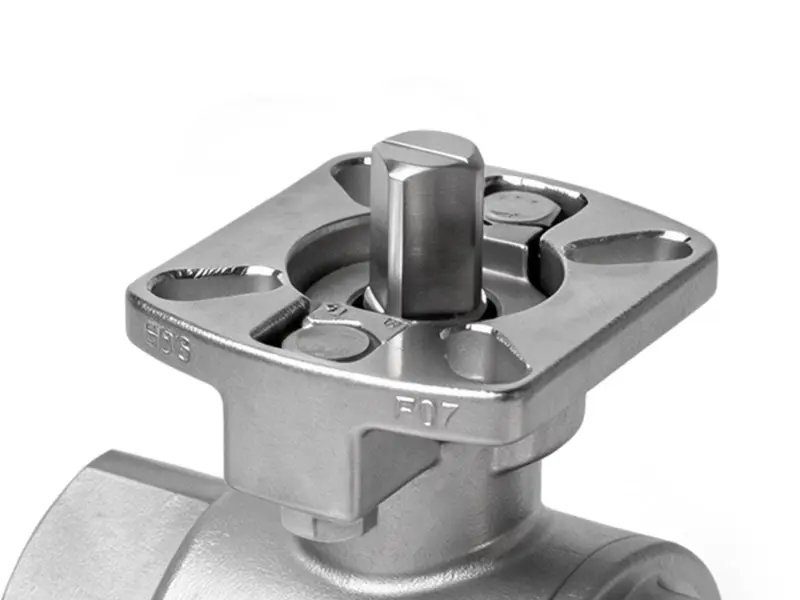

• La plate-forme haute standard ISO 5211 permet le montage direct de l'actionneur sans supports d'adaptateur, réduisant ainsi le temps d'installation de30%et assurer une coaxialité plus élevée pour une précision de télécommande stable.

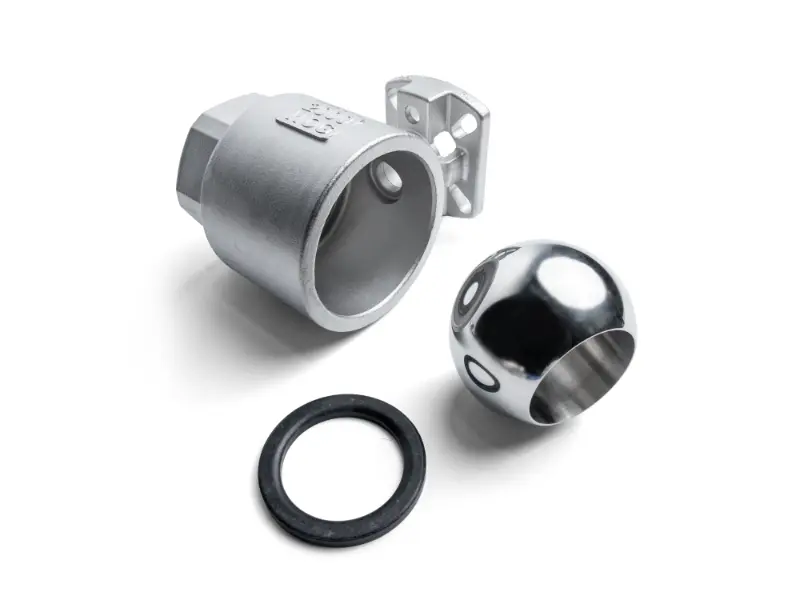

• La conception du corps divisé en 2 parties permet le démontage en ligne et le remplacement des joints sans couper le pipeline, réduisant ainsi les temps d'arrêt pour la maintenance du district de70%.
• La structure d'étanchéité bidirectionnelle à bille flottante n'offre aucune fuite externe, garantissant une transmission de gaz sûre et conforme aux spécifications de conception des gaz urbains.

La branche haute pression d'un système d'eau de refroidissement en circulation dans une grande raffinerie fonctionne à 2,5 MPa, avec des coups de bélier intermittents dans la canalisation. Les robinets à tournant sphérique standard PN25 d'origine souffraient de fréquentes fuites de siège et de déformations du corps, et nécessitaient de couper la canalisation pour la maintenance, ce qui provoquait des arrêts de production.

Remplacés par des robinets à boisseau sphérique à plate-forme haute 2 000 WOG en 2 pièces en acier au carbone WCB, dotés de chemins d'écoulement à orifice complet et associés à des actionneurs pneumatiques pour un contrôle marche/arrêt programmé.

• Le corps de vanne robuste 2000 WOG offre une résistance aux coups de bélier bien supérieure à celle des vannes PN25 standard, résistant aux coups de bélier instantanés jusqu'à10 MPasans déformation du corps ni rupture du joint.
• La conception à port complet crée une perte de pression inférieure à0,03 MPa, réduisant la charge de la pompe de circulation de5%et permettre des économies d'énergie notables à long terme.
• Les actionneurs pneumatiques montés directement sur la plate-forme haute répondent en moins de1 seconde, adapté aux opérations de commutation programmées fréquentes.
• Le corps de vanne en 2 parties permet un démontage rapide pour nettoyer le tartre et les débris du noyau sphérique, doublant ainsi l'efficacité de la maintenance sans couper le pipeline ni arrêter la production.

Les refroidisseurs d'eau à vis d'un grand complexe commercial utilisent le réfrigérant R134a, avec des conduites principales fonctionnant à 1,8 MPa. Les vannes doivent avoir d'excellentes performances d'étanchéité pour éviter les fuites de réfrigérant et être compatibles avec les actionneurs électriques pour le contrôle de groupe via le système d'automatisation du bâtiment (BAS).

Vannes à bille à plate-forme haute 2000 WOG 2 pièces en acier inoxydable CF8, avec sièges d'étanchéité spécialisés pour réfrigérant et actionneurs électriques compacts à montage direct.

• Le corps de vanne haute pression avec étanchéité de précision permet d'obtenir une fuite de réfrigérant nulle, éliminant ainsi la perte de capacité de refroidissement et les problèmes d'émissions dans l'environnement.
• L'interface à plate-forme élevée normalisée ISO 5211 améliore l'efficacité de l'assemblage par lots du refroidisseur en30%. Les actionneurs sont universellement interchangeables sans adaptateurs personnalisés pour un remplacement après-vente plus facile.
• La structure en 2 pièces facilite le démontage et la maintenance lors d'une révision majeure du refroidisseur sans endommager les soudures des canalisations, réduisant ainsi les coûts de maintenance de40%.
• Une pression de fonctionnement bien inférieure à la valeur nominale ralentit considérablement le vieillissement des joints, prolongeant ainsi l'intervalle sans entretien au-delà de3 ans.

Une ligne de transfert de matières premières tensioactives dans une usine chimique quotidienne fonctionne à 1,6 MPa, avec des milieux légèrement corrosifs. Les vannes doivent prendre en charge la télécommande, être faciles à démonter et à nettoyer, et répondre aux exigences d'hygiène pour les changements de lots.

Vannes à bille à plate-forme haute 2000 WOG 2 pièces en CF8M (acier inoxydable 316) avec passage intégral, sièges en PTFE et actionneurs pneumatiques antidéflagrants.

• Le corps en acier inoxydable 316 résiste à une légère corrosion. La conception à port complet ne comporte aucune zone morte d'écoulement, ce qui réduit l'accumulation et la détérioration des matériaux pour répondre aux exigences quotidiennes d'hygiène de la production chimique.
• Un fonctionnement à long terme à faible contrainte dans des conditions déclassées élimine le risque de perméation des fluides et de contamination croisée entre les changements de lots.
• Les actionneurs pneumatiques antidéflagrants montés directement sur la plate-forme haute ISO répondent directement aux exigences de protection contre les explosions des ateliers chimiques sans modification supplémentaire.
• La conception divisée en 2 pièces permet un démontage rapide pour le nettoyage interne et la stérilisation, réduisant ainsi le temps de nettoyage du changement de lot de60%.

Le système de nettoyage en place (CIP) à haute température d'une usine de fabrication de boissons fonctionne à 3,0 MPa, avec des agents de nettoyage alcalins à 80°C. Les vannes doivent être résistantes à la température et à la corrosion, assurer une étanchéité fiable, prendre en charge le contrôle automatisé des programmes et être conformes aux normes BPF alimentaires.

Vannes à bille 2 pièces à plateforme haute alimentaire 2000 WOG en acier inoxydable CF8, équipées de sièges haute température renforcés RPTFE et d'actionneurs pneumatiques sanitaires à montage direct.

• La pression de fonctionnement de 3,0 MPa est bien inférieure à la valeur nominale de 2 000 WOG, offrant une réserve de pression suffisante même à des températures élevées, sans risque de défaillance du joint ou de déformation du corps.
• Les sièges renforcés en RPTFE offrent une résistance supérieure aux températures et aux produits chimiques, avec une durée de vie deux fois supérieure aux sièges en PTFE standard, supportant un récurage continu par les liquides de nettoyage à haute température.
• La conception à montage direct sur plate-forme haute ne crée aucune zone morte en matière d'hygiène à l'interface actionneur-vanne, facile à nettoyer et à désinfecter, entièrement conforme aux exigences de certification BPF de l'industrie alimentaire.
• Le corps de vanne en 2 parties permet un démontage rapide pour une inspection de propreté interne sans retirer l'ensemble de la canalisation, simplifiant ainsi l'inspection et la maintenance de routine.
