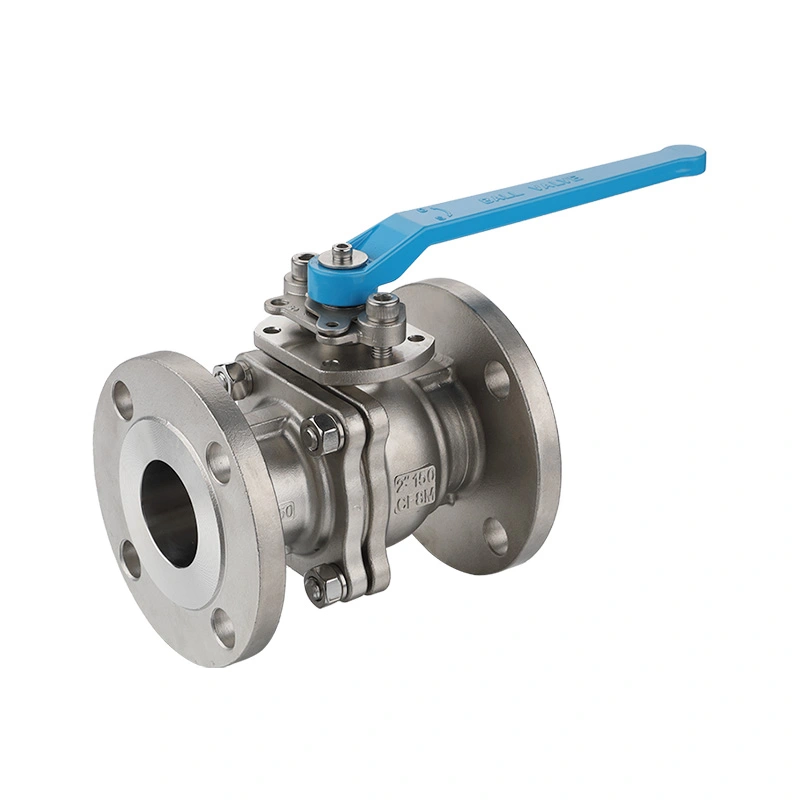

Robinet à bille à bride en acier inoxydable ANSI 150LB

Un robinet à tournant sphérique à bride en acier inoxydable ANSI 150LB est un robinet à tournant sphérique en acier inoxydable avec des raccords d'extrémité à bride, conçu pour les systèmes de tuyauterie utilisant la classe de pression ASME classe 150. Il utilise une bille rotative quart de tour pour démarrer ou arrêter le flux de fluides compatibles et est couramment utilisé pour l'isolation marche/arrêt dans les systèmes de tuyauterie industrielle.

ANSI 150LB fait référence à la classe de pression ASME Classe 150. La pression de service réelle admissible dépend de la taille de la vanne, du matériau, de la température de fonctionnement et de la pression-température nominale applicable. La construction en acier inoxydable offre un corps de vanne résistant à la corrosion et peut être spécifiée avec des matériaux tels que l'acier inoxydable 304 ou 316 selon l'application.

Le raccord à bride permet à la vanne d'être boulonnée directement aux brides de pipeline correspondantes, offrant ainsi une méthode de raccordement pratique pour les systèmes de tuyauterie industrielle et facilitant l'inspection ou la maintenance future. Le mécanisme du robinet à bille permet un fonctionnement rapide d'un quart de tour pour ouvrir et fermer le pipeline.

Dimensions principales

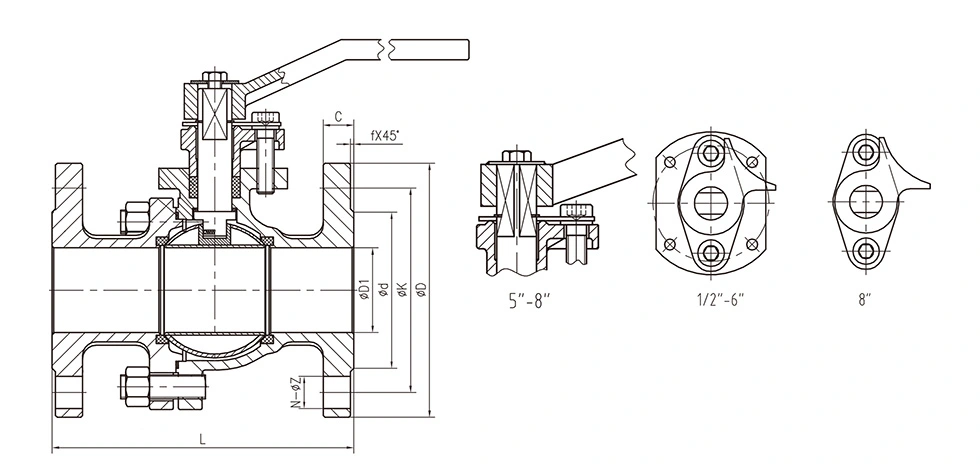

Dimensions générales :

Applications industrielles

Nonntre robinet à tournant sphérique à bride en acier inoxydable ANSI 150LB adopte un système d'étanchéité de tige unique en trois étapes, optimisé pour fonctionnement à cycle élevé, fluctuation de pression et conditions de travail en milieu gazeux. Il offre une stabilité sans fuite et des performances antifatigue exceptionnelles pour divers systèmes de fluides industriels :

Industrie pétrolière et chimique

Convient aux canalisations de traitement, aux embranchements et au transport de gaz combustible léger. Le joint de tige à plusieurs niveaux est fiable empêche les fuites de fluides inflammables et explosifs sous pression fluctuante.

Systèmes de gaz spéciaux

Idéal pour les boucles haute pression d'azote, d'oxygène, d'hydrogène et d'air comprimé, largement utilisé dans les gaz de découpe laser approvisionnement, station-service et gazoducs fréquents avec démarrage et arrêt.

Génie énergétique et thermique

Applicable aux canalisations de services publics de l'usine et aux conduites de fluides auxiliaires. Il résiste au vieillissement des joints provoqué par l'alternance Température et pression, assurant un fonctionnement stable à long terme.

Industrie pharmaceutique et chimique fine

Fournit une isolation étanche pour les fluides de processus corrosifs et purs. La conception d'étanchéité bidirectionnelle évite le milieu fuites et contaminations externes, répondant à des normes élevées de sécurité et d’hygiène.

Systèmes industriels et hydrauliques généraux

Parfait pour les bancs d’essais de pression et les équipements automatisés pour fluides. Excellente performance anti-fatigue s'adapte à Scénarios de travail fréquents de commutation et de pression pulsée.

Pourquoi choisir Shangtai ?

Système exclusif d'étanchéité de tige en 3 étapes

Équipé d'un joint primaire pyramidal auto-serrant, d'un joint secondaire en joint torique Viton et d'un joint en V à ressort Belleville joint tertiaire. Ses performances d'étanchéité auto-améliorées compensent l'usure et la déformation thermique, éliminant ainsi la tige. fuite pendant un fonctionnement à long terme et à cycle élevé.

Structure de protection bidirectionnelle

Le système d'étanchéité amélioré empêche les fuites de fluide interne et bloque la poussière, l'humidité et les impuretés externes. entrant dans la vanne, prolongeant efficacement la durée de vie et réduisant les coûts de maintenance.

Production standardisée américaine

Fabriqué et testé selon API 608 / ISO 17292, ASME B16.34 et API 598. Conforme à ASME B16.5 (bride) et ASME Normes B16.10 (face à face), garantissant une compatibilité totale avec les projets industriels mondiaux.

Structure anti-fatigue et sûre

Le corps de vanne renforcé résiste à la pression pulsée et aux chocs de pression sévères sans déformation. Anti-éruption intégré La structure de la tige élimine les risques de surpression.

Conception antistatique conductrice d'électricité statique

Livré avec une structure antistatique professionnelle qui conduit en permanence l'électricité statique générée par la friction entre le milieu et les parties internes. Il évite l'accumulation d'électricité statique et les risques d'étincelles, garantissant un fonctionnement sûr pour canalisations de fluides inflammables, explosifs et gazeux, conformes aux spécifications de sécurité industrielle.

Faible entretien et rentable

Optimisé pour les scénarios de commutation fréquents avec des performances anti-fatigue supérieures. Il réduit les temps d'arrêt des équipements et fréquence de remplacement, réduisant ainsi les coûts d'exploitation à long terme par rapport aux vannes ordinaires à joint unique.

Service d'assistance exclusif

Prise en charge du logo personnalisé au laser et de la conception de l'emballage

Fournir des services OEM/ODM

Entièrement inspecté avant de quitter l'usine, avec rapport d'inspection de qualité joint

Services supplémentaires en option tels que la protection contre les collisions et l'emballage renforcé pour le fret maritime

FAQ

1. Que signifie ANSI 150LB pour un robinet à tournant sphérique à bride en acier inoxydable ?

ANSI 150LB fait référence à la classe de pression ASME Classe 150 utilisée pour la vanne et son raccord à bride. La pression de service réelle admissible dépend de la taille de la vanne, du matériau, de la température de fonctionnement et de la pression-température nominale applicable.

2. Quelles normes de bride sont disponibles pour ce robinet à tournant sphérique ?

Les normes de bride peuvent être sélectionnées en fonction du système de pipeline et des exigences du projet. Les configurations courantes peuvent inclure des brides ASME B16.5, tandis que d'autres normes de brides peuvent être envisagées pour des applications spécifiques.

3. Quels matériaux en acier inoxydable peuvent être utilisés pour la vanne ?

Les matériaux courants du corps comprennent l'acier inoxydable 304 et 316, la qualité spécifique étant sélectionnée en fonction du milieu de travail, de la température, de la pression et des conditions de corrosion. D'autres combinaisons de matériaux peuvent être disponibles sur demande.

4. Quels fluides un robinet à tournant sphérique à bride en acier inoxydable ANSI 150LB peut-il gérer ?

La vanne peut être utilisée pour l'eau, le pétrole, le gaz et d'autres fluides industriels compatibles. Les matériaux du corps de vanne, de la bille, du siège et du joint doivent être sélectionnés en fonction de la compatibilité chimique, de la pression et de la température du fluide réel.

5. Ce robinet à tournant sphérique à brides est-il adapté au service à haute température ?

La plage de température applicable dépend des matériaux de la vanne, du matériau du siège et de la pression-température nominale. La température de fonctionnement réelle doit être confirmée lors de la sélection de la vanne pour garantir que la configuration est adaptée aux conditions de service prévues.

6. La vanne peut-elle être fournie avec un actionneur pneumatique ou électrique ?

Oui. The flanged ball valve can be configured for manual, pneumatic or electric operation according to the valve size, required operating torque and control system. L'actionneur doit être correctement adapté à la vanne et aux conditions de fonctionnement réelles.

7. Quelles informations sont nécessaires pour sélectionner le bon robinet à tournant sphérique à bride ?

Les principales informations de sélection comprennent la taille nominale de la vanne, la classe de pression, la norme de bride, le fluide de travail, la pression de fonctionnement, la température, le matériau requis et la méthode de fonctionnement. Les dessins de pipeline ou les détails de l'application peuvent également aider à déterminer la configuration appropriée.

8. Le robinet à tournant sphérique à bride en acier inoxydable peut-il être personnalisé ?

Oui. Les qualités de matériaux, les spécifications des brides, les matériaux de siège et d'étanchéité, le fonctionnement de la vanne et d'autres détails de configuration peuvent être sélectionnés en fonction des exigences du projet. Les dessins ou les spécifications techniques peuvent être examinés avant la production.
