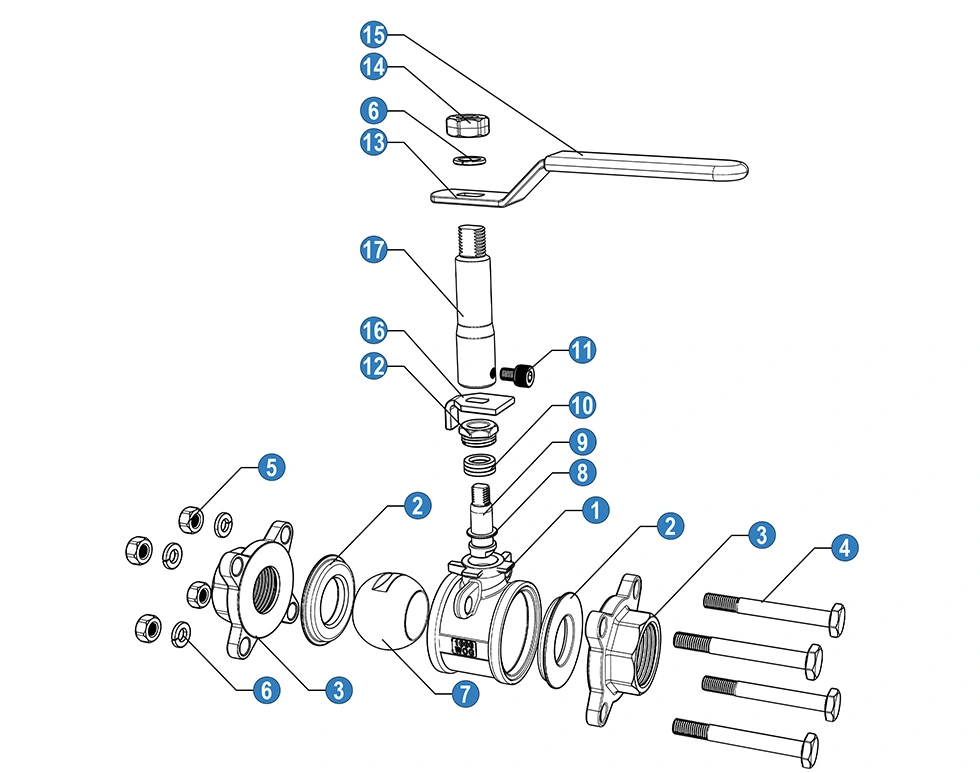

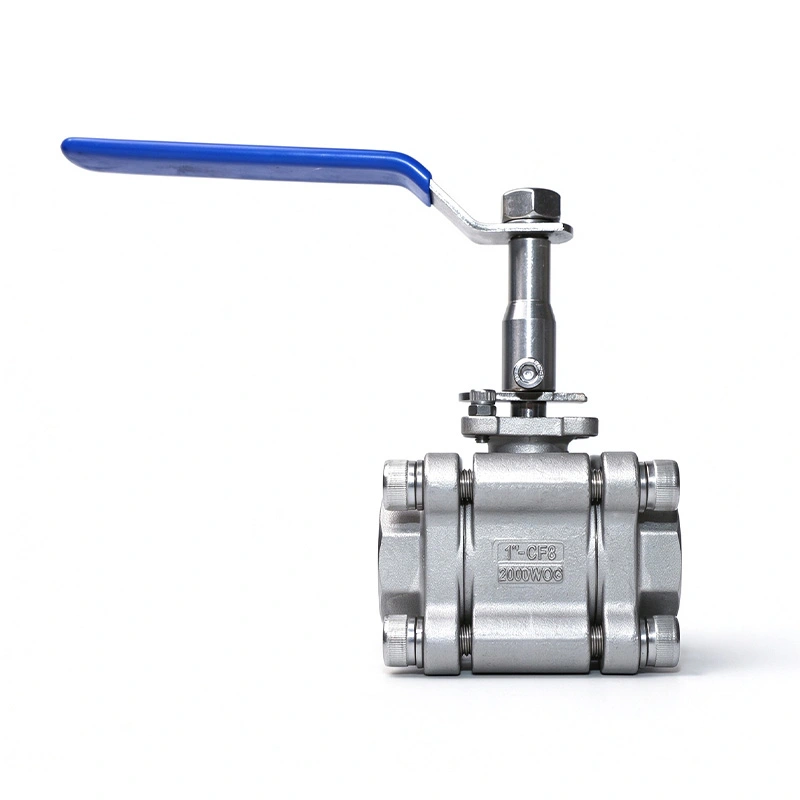

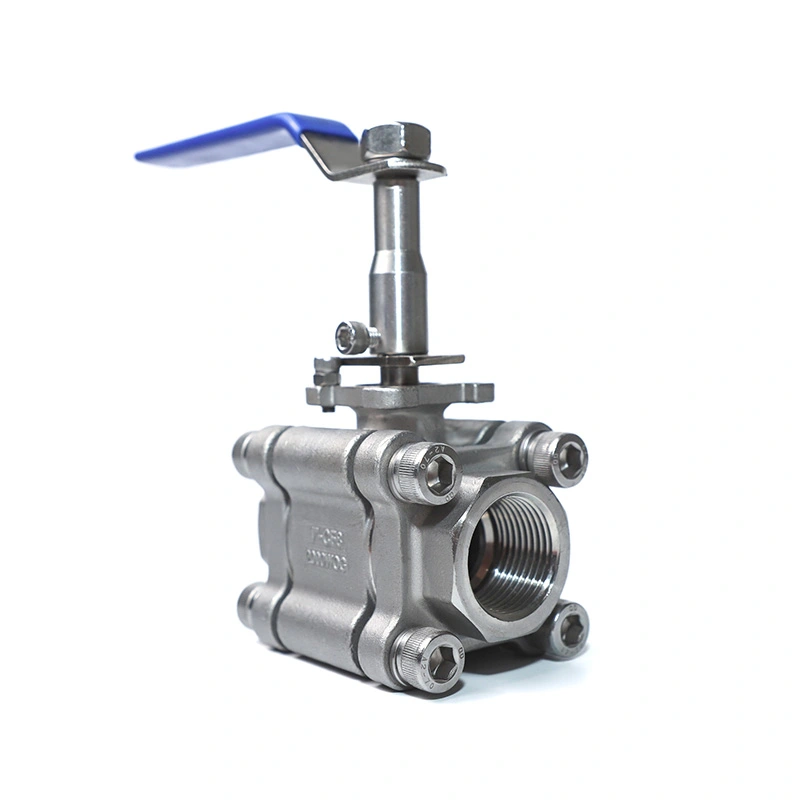

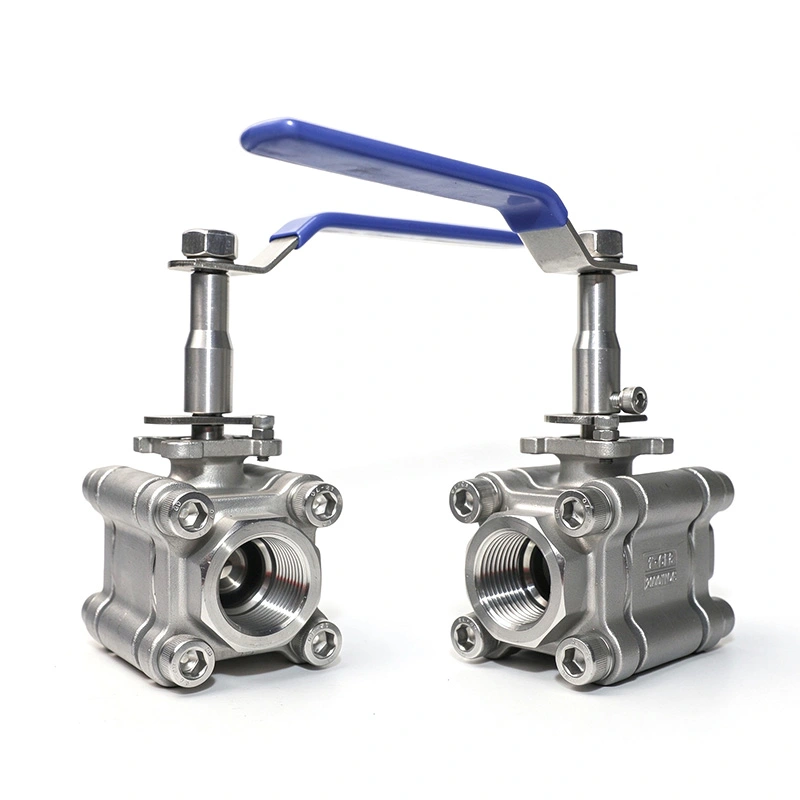

Robinet à bille en acier inoxydable 3 pièces, tige étendue 2000WOG

Le robinet à tournant sphérique en acier inoxydable 3 pièces 2000WOG à tige étendue est conçu pour les pipelines isolés, les installations enterrées et d'autres applications où le point de fonctionnement de la vanne doit être étendu. La vanne est dotée d'un acier inoxydable 316 corps, bille et tige, une construction en trois pièces et des connexions filetées NPT ou BSP. La tige allongée permet vanne devant être actionnée loin de la section isolée ou enterrée du pipeline.

Dimensions principales

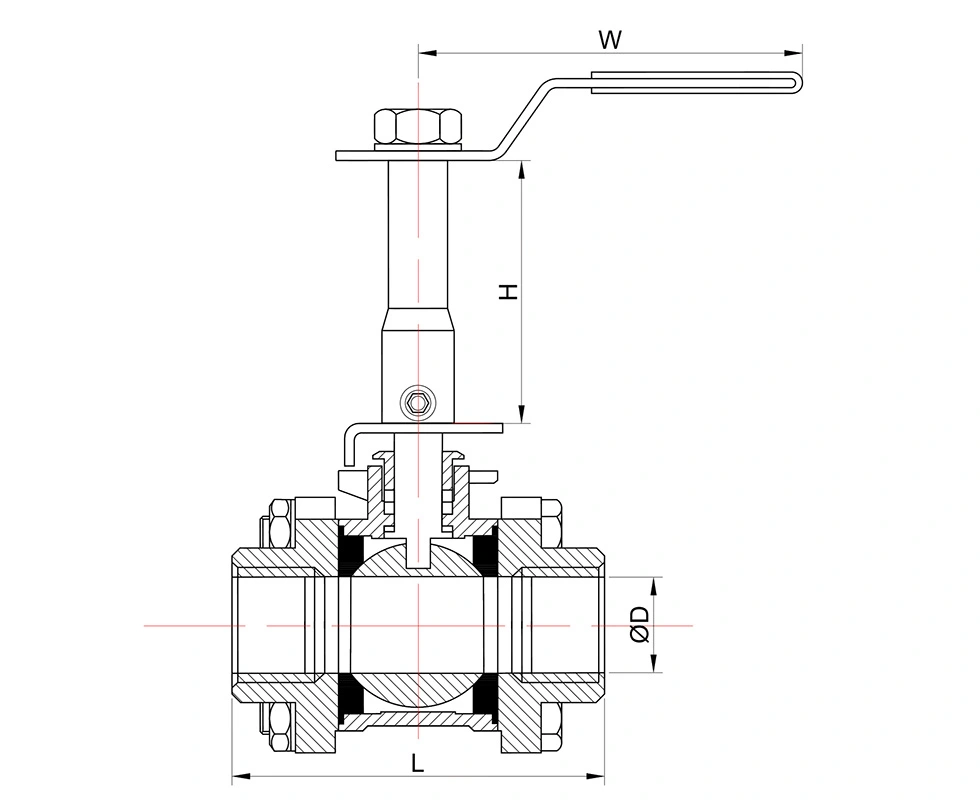

Dimensions générales :

Principales fonctionnalités

1. Tige allongée pour canalisations isolées et enterrées

La tige allongée place le point de fonctionnement au-dessus ou à l'écart de la zone de raccordement du pipeline. Cette configuration est utile lorsque l'isolation des tuyaux, l'installation souterraine ou l'accès limité rendent difficile l'utilisation d'une tige standard. La tige utilise également une structure anti-éruption pour le service sous pression.

2. Construction en acier inoxydable 316

Le corps est en acier inoxydable ASTM A351 CF8M, tandis que la bille et la tige sont en ASTM A182 F316. Ces matériaux offrent une résistance à la corrosion pour les applications compatibles avec l’eau, le pétrole, le gaz et les fluides industriels. Le siège RPTFE est spécifié pour la plage de température et les conditions de service indiquées.

3. Corps en trois pièces

Le corps en trois parties permet d'accéder aux composants internes pour l'inspection et la maintenance. La vanne peut être démonté lorsque le siège, les joints ou d'autres pièces internes doivent être vérifiés ou remplacés, ce qui est utile pour entretien des systèmes de canalisations installés.

4. Indice de pression 2000WOG

Le robinet à tournant sphérique en acier inoxydable 3 pièces à tige allongée 2000WOG est spécifié pour le contrôle des fluides marche-arrêt à haute pression, avec un pression maximale de 1975 PSI indiquée dans les données du produit. La pression de service applicable doit être confirmée en fonction de la taille de la vanne, de la température, du fluide et de la pression-température correspondante.

Nonrmes et contrôle qualité

La vanne est fabriquée conformément aux exigences de la norme ISO 17292/API 608, avec des valeurs pression-température référencées selon ASME B16.34 et tests et inspections selon API 598. L'inspection de la production inclut le matériel entrant contrôles, tests de pression, tests d'étanchéité et inspection des vannes finies.

La documentation ISO 9001 et CE est disponible pour les configurations de vannes applicables. Les rapports d'essais de matériaux peuvent également être fournis conformément aux exigences de la commande et de la documentation.

Applications

Le robinet à tournant sphérique en acier inoxydable 3 pièces à tige allongée 2000WOG peut être utilisé dans les systèmes de canalisations où la vanne allongée l'exploitation est nécessaire, y compris les lignes de traitement isolées, les pipelines enterrés, le traitement de l'eau, les systèmes pétroliers et gaziers, traitement chimique et contrôle général des fluides industriels.

Avant la sélection, vérifiez le fluide du pipeline, la pression de fonctionnement, la température, la norme de connexion et la disponibilité espace d'installation. La compatibilité des matériaux doit également être confirmée pour le corps, la bille, la tige et le siège.

FAQ

1. A quoi sert la tige allongée ?

La tige allongée est utilisée pour les canalisations isolées, les installations enterrées et d'autres endroits où la vanne Le point de fonctionnement doit être éloigné du raccordement du pipeline. Il permet d'accéder à la vanne sans retirer l’isolation environnante ou exposer la section de pipeline enterrée.

2. Quels matériaux sont utilisés pour la vanne ?

Le corps est ASTM A351 CF8M (316), tandis que la boule et la tige sont ASTM A182 F316. Le siège standard est en RPTFE (PTFE+15%vf). D'autres matériaux sont disponibles selon les conditions de service requises.

3. Quelle plage de pression et de température la vanne prend-elle en charge ?

Les données du produit indiquent une pression maximale de 1975 PSI et une plage de température de -25 ℃ à 150 ℃. Réel autorisé La pression dépend de la taille de la vanne, de la température, du fluide et de la pression-température applicable.

4. Quelles connexions filetées sont disponibles ?

Les connexions filetées standard sont NPT et BSP. D'autres exigences de connexion peuvent être discutées en fonction du spécification du pipeline.

5. Les matériaux et les composants d’étanchéité peuvent-ils être personnalisés ?

Oui. D'autres matériaux de corps, de bille, de tige, de siège et d'étanchéité peuvent être fournis en fonction du fluide de fonctionnement, de la pression et les exigences de température.

6. Quels documents sont disponibles ?

La documentation produit applicable peut inclure des rapports d'essais de matériaux, des dossiers d'inspection et ISO 9001 ou CE. documentation relative à la configuration de vanne concernée.

7. Comment la vanne est-elle emballée pour l'exportation ?

Les vannes sont emballées dans des cartons ondulés et des caisses en contreplaqué pour l'exportation. L'emballage peut être ajusté selon la taille de la vanne, la quantité commandée et les exigences de transport.
