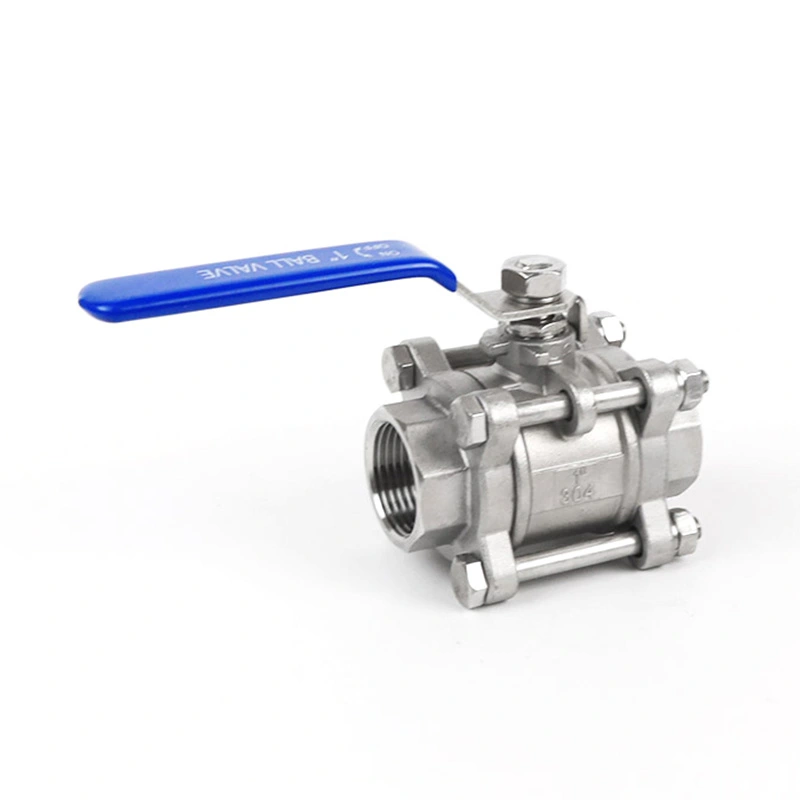

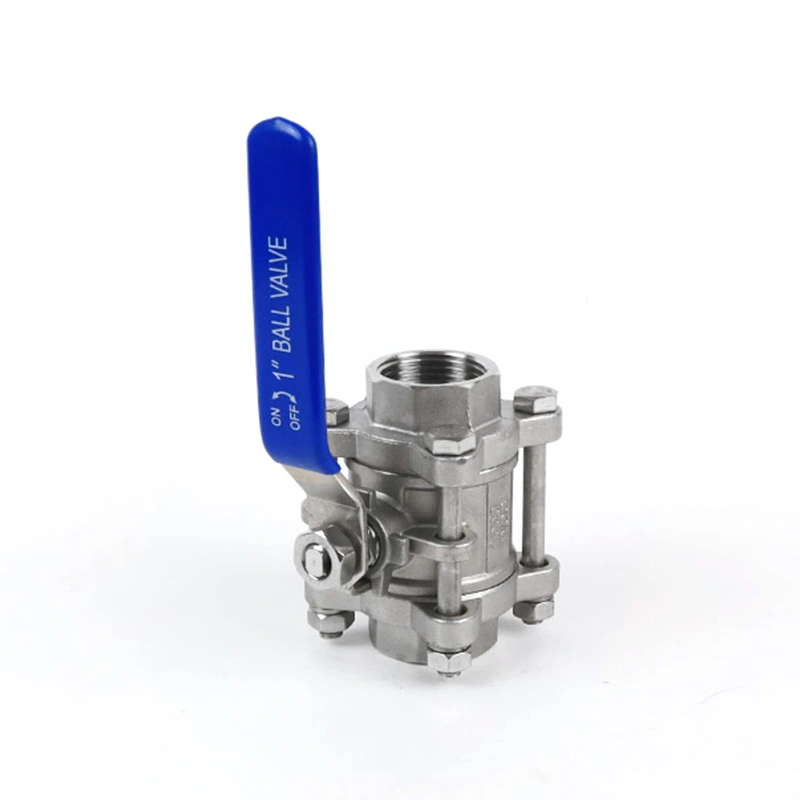

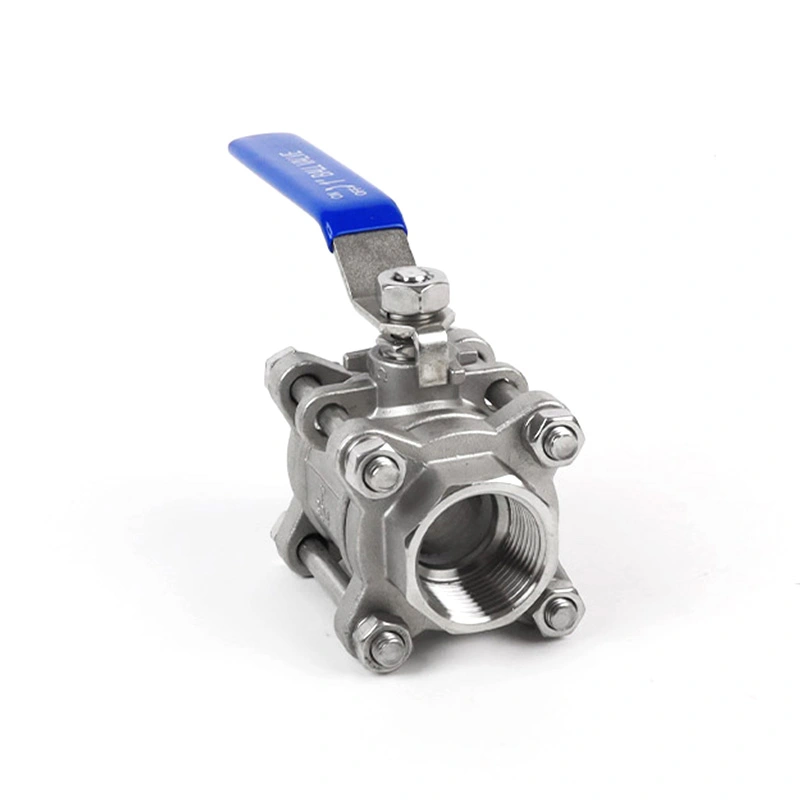

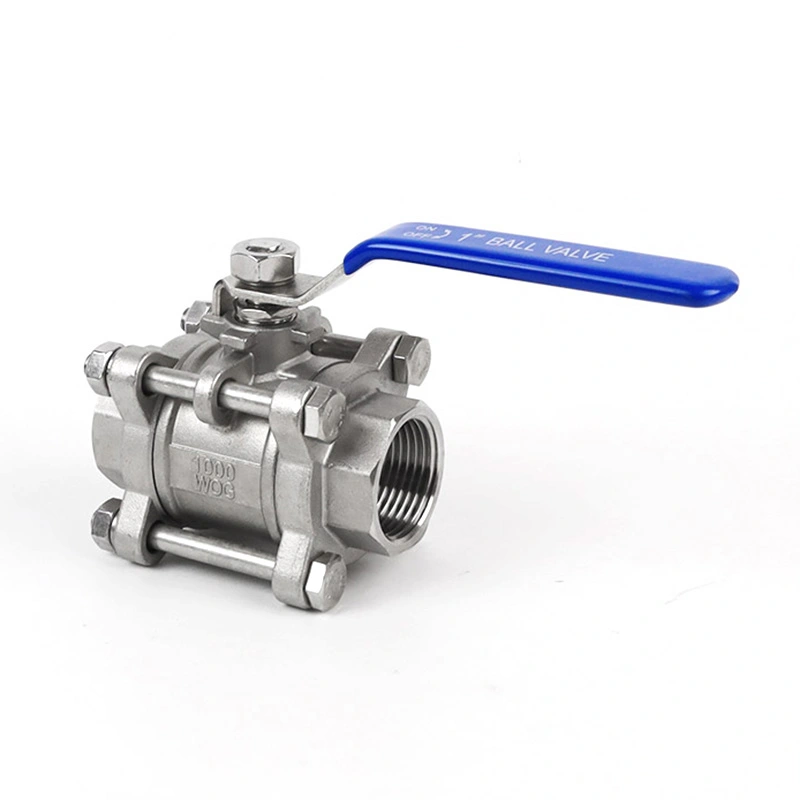

Robinet à bille robuste 3 pièces avec dispositif de verrouillage

Le robinet à tournant sphérique robuste Shangtai 3PC avec dispositif de verrouillage est conçu pour les systèmes de pipelines industriels nécessitant un arrêt sécurisé et un fonctionnement manuel contrôlé. La construction en trois pièces permet d'accéder aux composants internes pour la maintenance, tandis que la poignée verrouillable aide à empêcher le fonctionnement involontaire de la vanne. Différentes configurations de siège, de joint, de pression et de température peuvent être fournies en fonction du fluide de travail et des exigences de l'application.

Avantages

1. Construction robuste en trois pièces

Le corps renforcé en trois parties est conçu pour le service de pipelines industriels où une construction de vanne robuste est requise. La conception en trois parties permet également d'ouvrir la vanne à des fins d'inspection ou de maintenance sans retirer tout le corps de la vanne du pipeline.

2. Poignée verrouillable pour un fonctionnement contrôlé

Le dispositif de verrouillage intégré aide à maintenir la poignée dans la position de vanne sélectionnée et réduit le risque de fonctionnement accidentel ou non autorisé. Cette fonctionnalité est utile dans les systèmes industriels où la position des vannes doit être contrôlée pendant le fonctionnement ou la maintenance.

3. Conception de la tige anti-éruption

La tige est retenue en interne pour empêcher son éjection lorsque la vanne est sous pression. Cette construction offre une fonction de sécurité supplémentaire pour le service marche/arrêt industriel.

4. Options de matériaux en acier inoxydable

La configuration matérielle standard comprend les options SS316 et SS304 pour le corps, la bille, la tige et d'autres composants. Le PTFE est utilisé pour le siège de bille, la bague de friction et la garniture de tige dans la configuration indiquée. Le choix des matériaux doit être adapté au fluide de travail, à la pression et à la température.

5. Capacité de pression et de température

La vanne est spécifiée avec une classe de pression CL150, une pression maximale de 540 PSI et une plage de température de -25 ℃ à 150 ℃ selon la configuration répertoriée. La pression de service réelle admissible doit être vérifiée par rapport aux conditions de pression-température applicables avant la sélection.

6. Fabrication en usine et contrôle qualité

Shangtai gère la production, l'usinage, l'assemblage, l'inspection et les tests de pression des vannes dans son usine. La documentation matérielle et les certificats CE et ISO 9001 applicables peuvent être fournis en fonction des exigences du produit et de la commande.

Dimensions principales

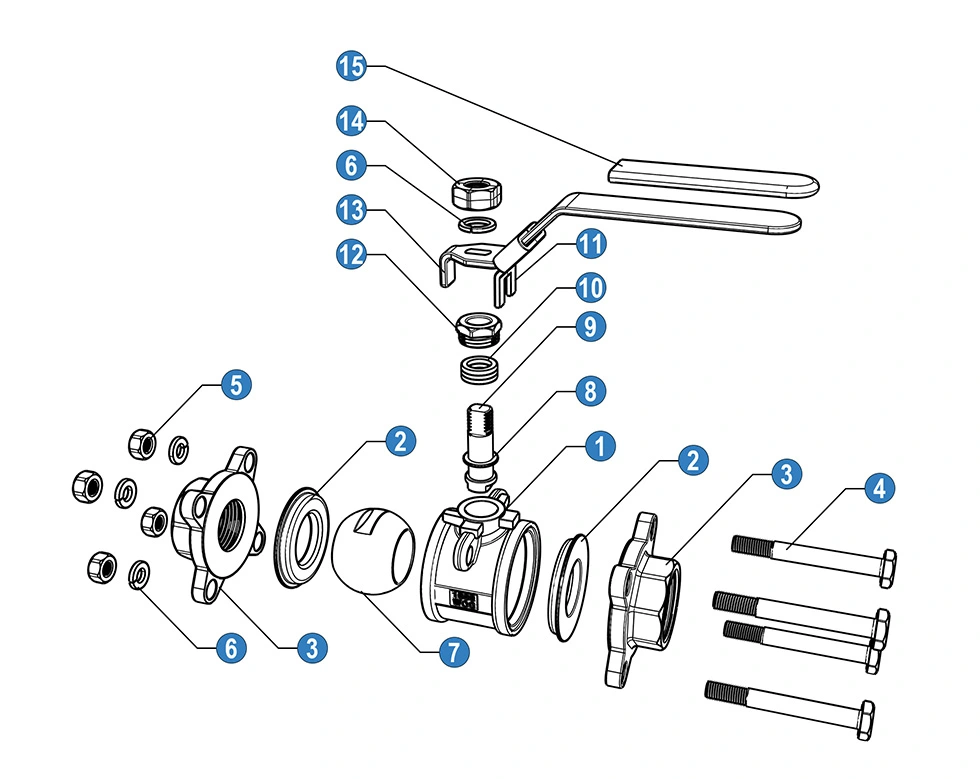

Matériaux et composants

* N : extrémités filetées selon ANSI B 2.1 NPT

* B : extrémités filetées selon BS21 BSP

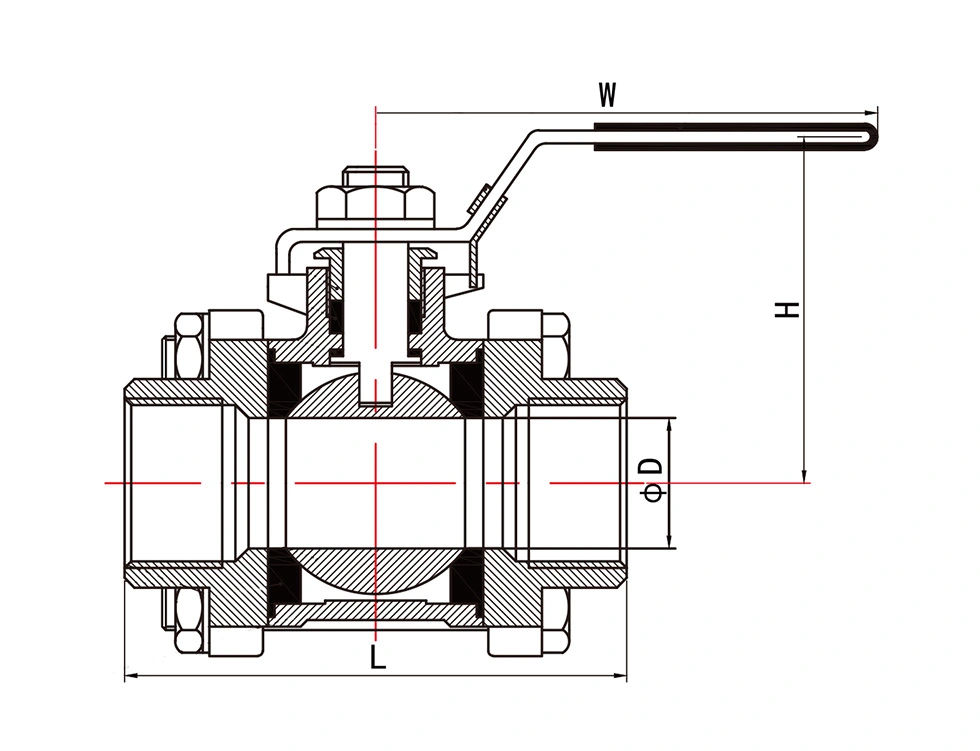

Dimensions générales

Valeurs Kv

Kv (m3/h) = Débit d'eau en mètre cube par heure qui générera une chute de pression de 1 bar à travers la vanne.

Applications

Le robinet à tournant sphérique robuste 3PC avec dispositif de verrouillage convient aux applications de pipelines et d'équipements industriels où un arrêt manuel et un fonctionnement contrôlé de la vanne sont requis, notamment :

Pétrole et gaz

Traitement chimique

Usines pétrochimiques

Traitement de l'eau

Systèmes électriques et utilitaires

CVC et pipelines industriels

Systèmes d'air comprimé

Marine et construction navale

FAQ

1. Qu'est-ce qu'un robinet à tournant sphérique robuste 3 pièces avec dispositif de verrouillage ?

Il s'agit d'un robinet à tournant sphérique en trois parties conçu pour le service industriel tout ou rien et équipé d'un dispositif de verrouillage sur la poignée. La construction en trois parties permet d'accéder aux composants internes de la vanne pour l'inspection et la maintenance.

2. A quoi sert le dispositif de verrouillage ?

Le dispositif de verrouillage aide à maintenir la poignée dans la position ouverte ou fermée sélectionnée et réduit la possibilité de fonctionnement involontaire de la vanne pendant l'entretien ou l'entretien normal.

3. Quelle pression et quelle température cette vanne peut-elle gérer ?

La configuration répertoriée a une classe de pression CL150, une pression maximale de 540 PSI et une plage de température de -25 ℃ à 150 ℃. La pression réelle admissible doit être confirmée en fonction de la taille de la vanne, de la température, du fluide et de la pression-température applicable.

4. Quels matériaux sont disponibles ?

La configuration répertoriée utilise des composants SS316 et SS304, du PTFE étant utilisé pour le siège de bille, la bague de friction et la garniture de tige. D'autres options de matériaux peuvent être disponibles en fonction du fluide d'exploitation et des exigences de l'application.

5. Quelles normes de connexion sont disponibles ?

La vanne est disponible avec des extrémités filetées NPT et BSP. Les extrémités de filetage NPT suivent ANSI B 2.1 NPT, tandis que les extrémités de filetage BSP suivent BS21 BSP selon les spécifications fournies.

6. Quelle est la valeur Kv d'un robinet à tournant sphérique ?

Kv indique le débit d'eau en mètres cubes par heure qui produit une chute de pression de 1 bar à travers la vanne. Les valeurs Kv répertoriées peuvent être utilisées comme référence lors de l'évaluation de la capacité de débit pour différentes tailles de vannes.

7. La vanne peut-elle être personnalisée pour différentes applications ?

Oui. Shangtai peut discuter de différentes configurations de corps, de siège, de joint, de pression, de température, de connexion et de matériaux en fonction du fluide de travail et des exigences de l'application. D'autres matériaux sont disponibles sur demande.

8. Quelles normes sont utilisées pour la vanne ?

La spécification fournie fait référence à l'ASME B16.34 pour la conception, la fabrication et les valeurs pression-température, tandis que l'API 598 est utilisée pour les tests et l'inspection. La norme applicable doit être confirmée pour la configuration et la commande spécifiques de la vanne.

9. Des documents matériels et de qualité peuvent-ils être fournis ?

Oui. La documentation matérielle et les certificats CE et ISO 9001 applicables peuvent être fournis en fonction de la configuration du produit et des exigences de la commande.

10. Shangtai est-il un fabricant ?

Oui. Shangtai fabrique la vanne et gère les processus de production, d'usinage, d'assemblage, d'inspection et d'approvisionnement associés dans son usine de Wenzhou, en Chine.
