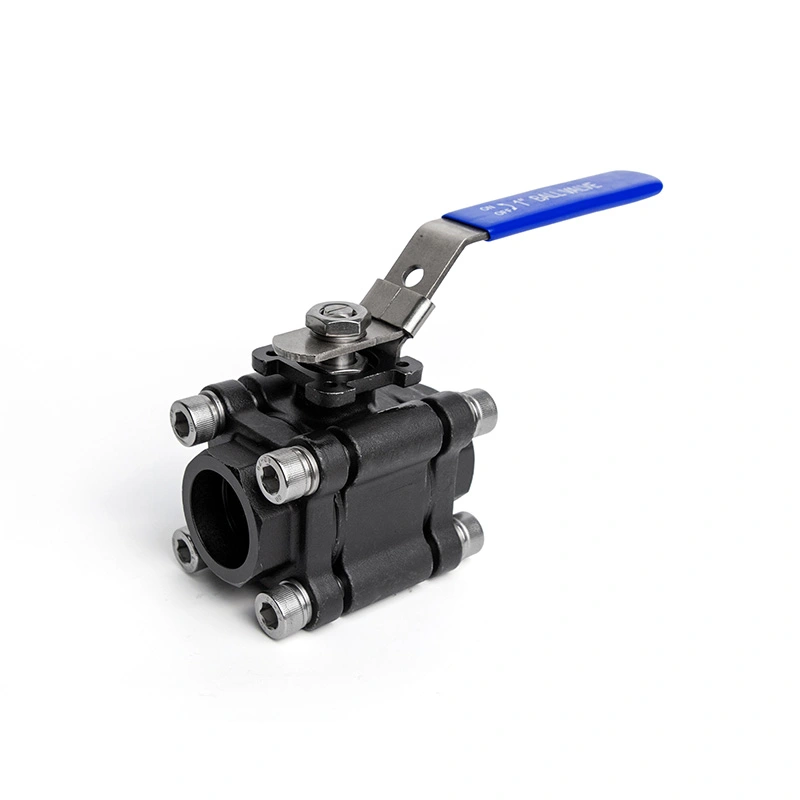

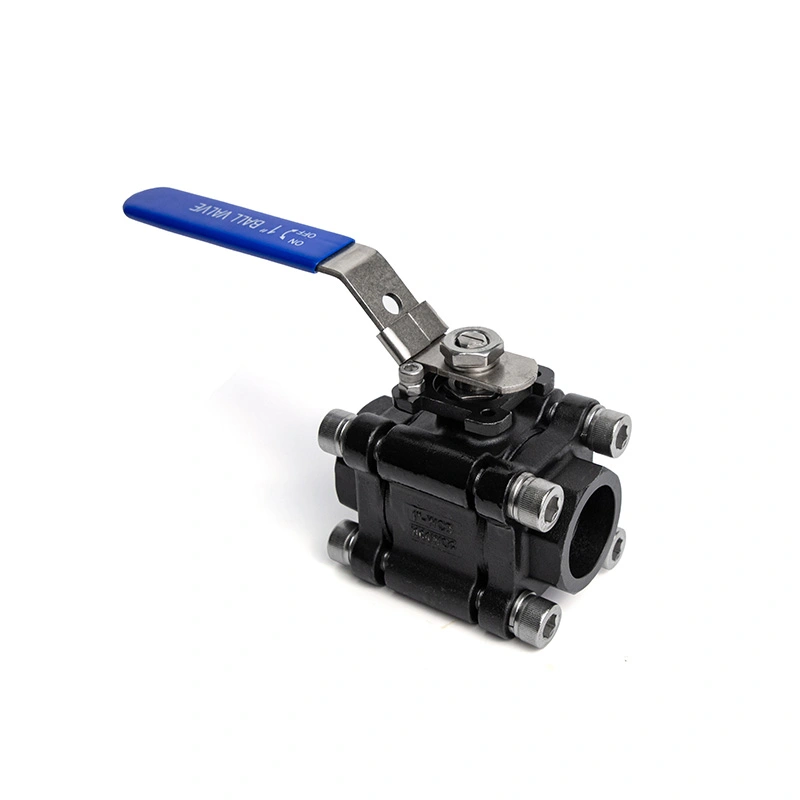

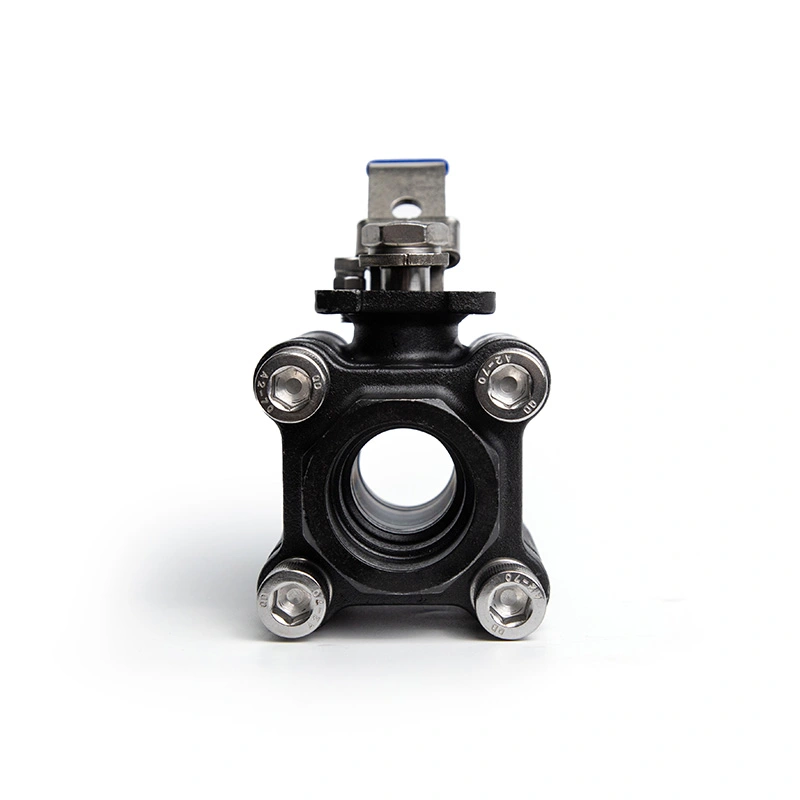

Robinet à tournant sphérique en acier au carbone 3 pièces 2000WOG

Le robinet à tournant sphérique en acier au carbone 3 pièces 2000WOG est un robinet à tournant sphérique en trois pièces avec une tige allongée pour les canalisations isolées, installations enterrées et applications où le point de fonctionnement doit être étendu. La cote 2000WOG et Sa construction en trois parties le rend adapté au contrôle des fluides marche-arrêt à haute pression. La vanne peut être démontée pour inspection et remplacement des sièges ou des joints.

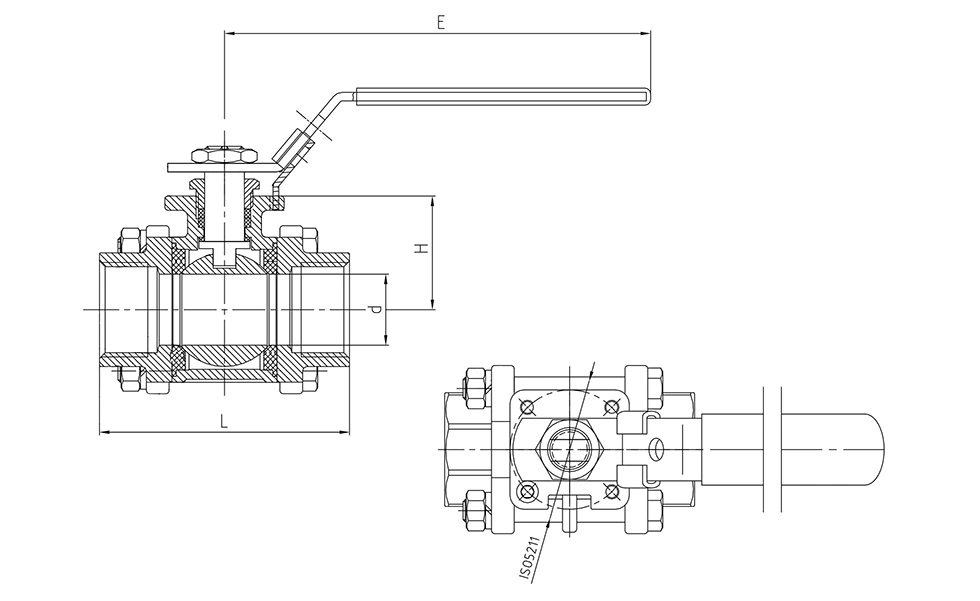

Dimensions principales

N : extrémités filetées selon ANSI B 2.1 NPT
B : extrémités filetées selon BS21 BSP

Principales fonctionnalités

1. Tige étendue pour des conditions d'installation spéciales

La tige allongée permet d'accéder au point de fonctionnement de la vanne lorsque le pipeline est isolé, enterré ou installé dans un endroit avec un accès limité. La structure de tige anti-éruption aide à retenir la tige à l'intérieur du corps de vanne lorsque la vanne est sous pression.

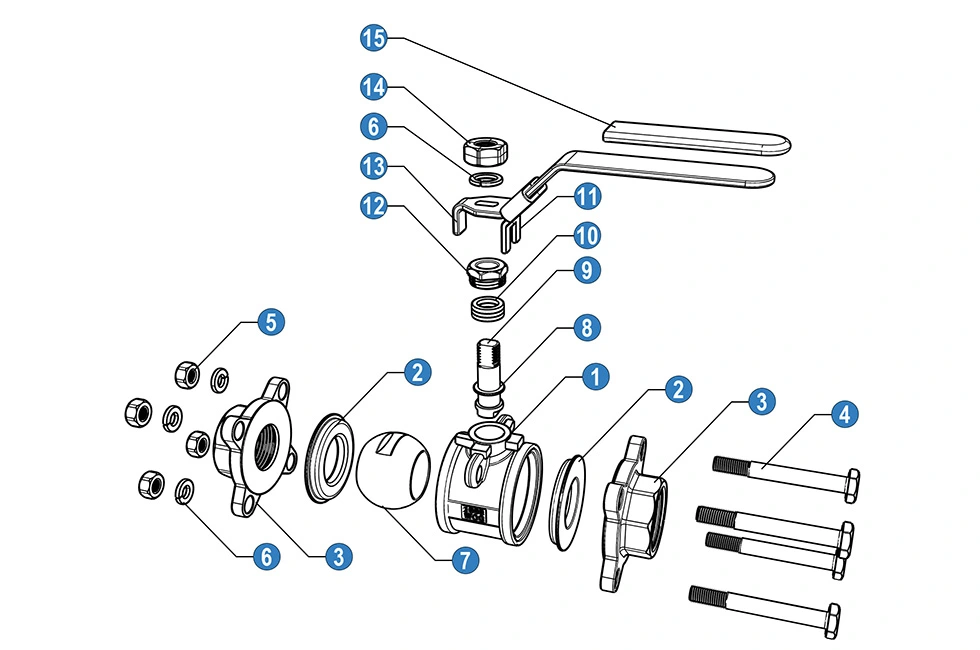

2. Construction en trois pièces

Le corps en trois parties permet d'ouvrir la vanne pour l'inspection et la maintenance. Sièges, joints et autres éléments internes les composants sont accessibles pour être remplacés en cas de besoin. Cette construction est pratique pour les pipelines industriels systèmes où un entretien périodique est requis.

3. Pression maximale de 1975PSI

LeRobinet à tournant sphérique en acier au carbone 3 pièces 2000WOGest répertorié avec une pression maximale de 1975PSI. Le La pression de service applicable dépend de la taille de la vanne, de la température, du fluide et de la pression-température nominale. Le La désignation 2000WOG fait référence au service d'eau, de pétrole et de gaz dans les conditions nominales applicables.

4. Connexions NPT et BSP

La vanne est disponible avec des raccords filetés NPT et BSP. La sélection de connexion doit correspondre au pipeline exigences en matière de normes et d'installation.

Matériaux et normes

La configuration fournie utilise ASTM A351 316 pour le corps de vanne, ASTM A182 F316 pour la bille et la tige, et RPTFE (PTFE+15%fv) pour le siège. D'autres matériaux sont disponibles sur demande selon les conditions de service requises.

La conception et la fabrication sont basées sur la norme ISO 17292/API 608. Les tests et l'inspection suivent l'API 598, tandis que Les valeurs de pression et de température sont référencées à la norme ASME B16.34. La plage de température indiquée est de -25 ℃ à 150 ℃.

Contrôle de qualité

L'inspection de la production couvre la vérification des matériaux entrants, les tests de pression, les tests d'étanchéité et la vanne finie. inspection. Des rapports d'essais de matériaux et la documentation produit applicable peuvent être fournis en fonction de la vanne exigences de configuration et de commande.

La documentation ISO 9001 et CE est disponible pour les configurations applicables. Le matériau, le siège et les composants d'étanchéité peuvent également être sélectionné en fonction de la pression, de la température et du milieu requis.

Applications

Le robinet à tournant sphérique en acier au carbone 3 pièces 2000WOG peut être envisagé pour un service marche-arrêt à haute pression dans la tuyauterie industrielle. systèmes, y compris le traitement de l'eau, le pétrole et le gaz, le traitement chimique, l'air comprimé et le contrôle général des fluides. Le La tige allongée est particulièrement utile lorsque l'isolation ou la profondeur d'installation rendent difficile l'installation d'une tige de vanne standard. accès.

Avant la sélection, confirmez la pression de service, la température, le fluide, la taille de la vanne, le type de connexion et la disponibilité espace d'installation. La compatibilité des matériaux doit être vérifiée pour le corps, la bille, la tige et le siège.

FAQ

1. Quelle est la pression de service maximale du robinet à tournant sphérique en acier au carbone 3PC 2000WOG ?

Les données du produit indiquent une pression maximale de 1975PSI. La pression de service réelle admissible doit être confirmée en fonction de la taille de la vanne, de la température, du fluide et de la pression-température applicable.

2. À quoi sert la tige allongée ?

La tige allongée est utilisée pour les canalisations isolées, les installations enterrées et les endroits où la vanne fonctionne le point doit être éloigné du raccordement du pipeline.

3. Quelles connexions filetées sont disponibles ?

Des connexions filetées NPT et BSP sont disponibles. La connexion doit être sélectionnée selon la norme du pipeline et les exigences d'installation.

4. Les matériaux des vannes peuvent-ils être personnalisés ?

Oui. D'autres matériaux de corps, de bille, de tige, de siège et d'étanchéité peuvent être fournis en fonction du fluide et de la pression requis. et la température.

5. Quels documents peuvent être fournis ?

Des rapports d'essais de matériaux et des documents d'inspection ou de produit applicables peuvent être fournis en fonction de la vanne. exigences de configuration et de commande. La documentation ISO 9001 et CE est disponible pour les configurations applicables.

6. Comment la vanne est-elle emballée pour l'exportation ?

Les vannes sont emballées dans des cartons ondulés et des caisses en contreplaqué pour l'exportation. Les spécifications d'emballage peuvent être ajusté en fonction de la taille de la vanne, de la quantité et des exigences de transport.
