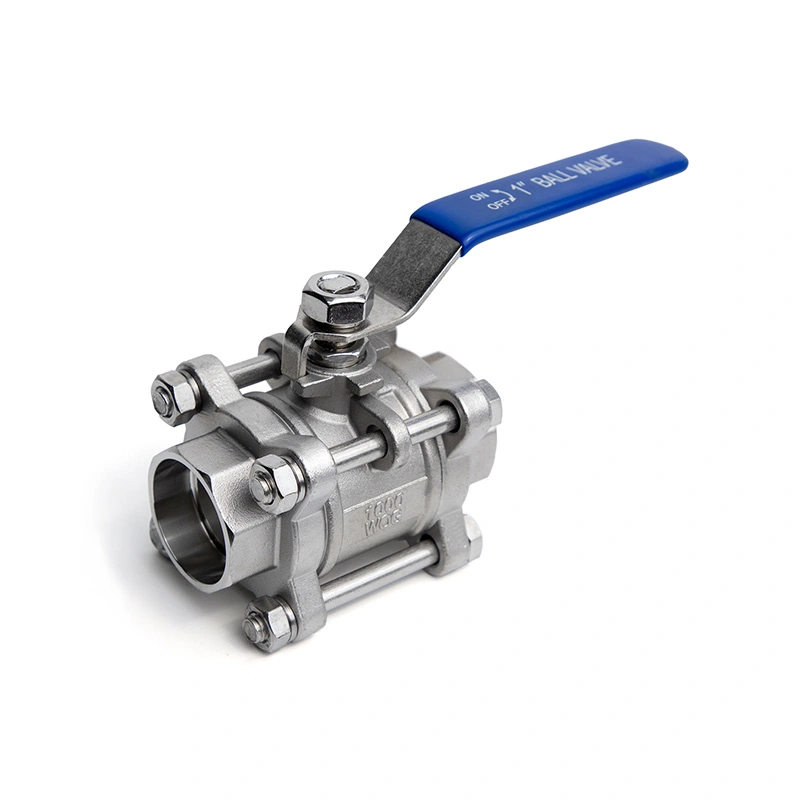

Robinet à bille en acier inoxydable à extrémités soudées, 3 pièces

Le robinet à tournant sphérique en acier inoxydable à extrémités soudées à 3 pièces combine un corps en acier inoxydable en trois parties avec des extrémités à souder pour des connexions de canalisations compactes et permanentes. Sa construction à corps divisé permet d'accéder aux joints internes et à d'autres composants réparables une fois la vanne isolée et dépressurisée. Le passage d'écoulement à port complet prend en charge une faible résistance à l'écoulement, tandis que la conception à bille et siège offre une fermeture bidirectionnelle pour les fluides compatibles. Il convient aux canalisations haute pression dans les secteurs du pétrole et du gaz, du traitement chimique, du traitement de l'eau et d'autres systèmes industriels.

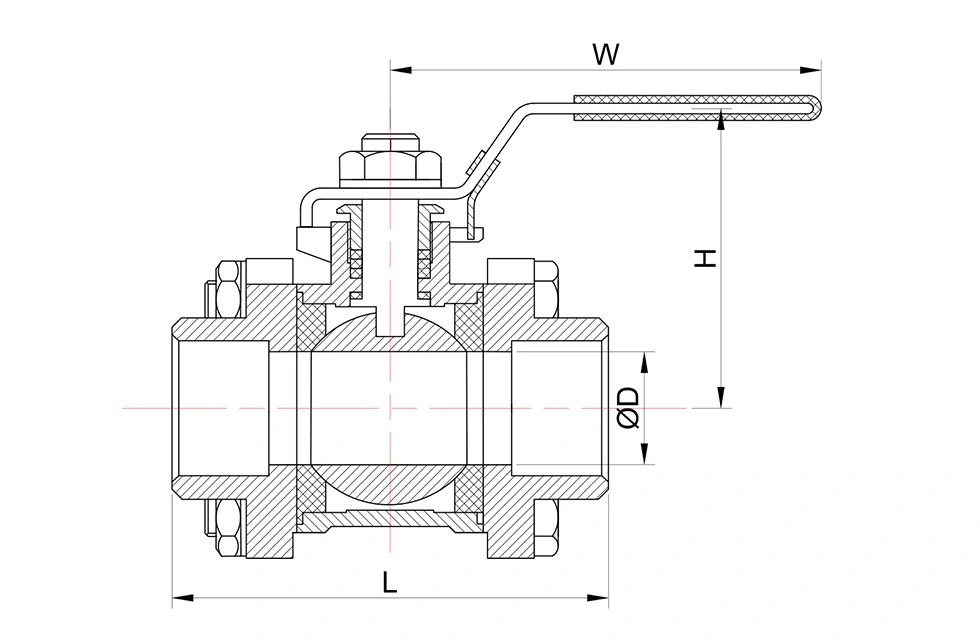

Dimensions principales

* N : extrémités filetées selon ANSl B 2.1 NPT
* B : extrémités filetées selon BS21 BSP

VALEURS Kv

Kv (m3/h) = Débit d'eau en mètre cube par heure qui générera une chute de pression de 1 bar à travers la vanne.

Fonctions et caractéristiques principales de la vanne

1. Connexion douille-soudée

Les extrémités à souder par emboîtement sont usinées selon les dimensions de connexion spécifiées pour une installation soudée avec une tuyauterie compatible. Cette connexion est couramment utilisée sur les lignes industrielles de petit calibre où un joint permanent tuyau-vanne est requis. Le soudage doit suivre les spécifications et la procédure de tuyauterie applicables.

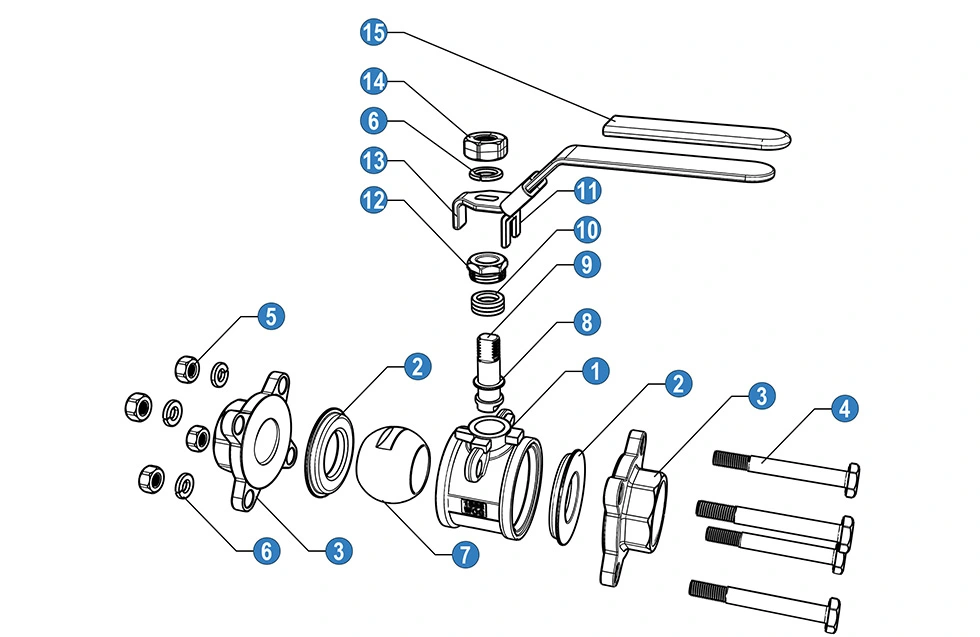

2. Corps en trois pièces

Le corps boulonné en trois parties permet d'accéder aux composants internes de la vanne une fois le pipeline isolé et dépressurisé. Les joints et autres pièces réparables peuvent être inspectés ou remplacés sans remplacer l’ensemble de vanne complet.

3. Étanchéité de la bille et du siège

La bille tourne contre le siège pour ouvrir ou fermer le passage d'écoulement. La vanne assure l'arrêt dans les deux sens d'écoulement lorsque les matériaux de siège et d'étanchéité sélectionnés sont adaptés aux conditions de service. Le passage d'écoulement permet également au fluide de passer à travers la vanne avec une obstruction limitée lorsqu'elle est complètement ouverte.

4. Construction en acier inoxydable

La construction en acier inoxydable est disponible pour les applications impliquant des fluides compatibles avec l'eau, le pétrole, le gaz et les produits chimiques. Le choix du matériau doit tenir compte de la composition du fluide, de sa concentration, de sa température de fonctionnement, de sa pression et des conditions de corrosion.

À propos de Shangtai

Shangtai est basée à Wenzhou, Zhejiang, en Chine, et fabrique des vannes industrielles pour les marchés nationaux et d'exportation. Ses activités de production couvrent l'usinage, l'assemblage de vannes, les tests de pression, l'inspection et le marquage des produits.

Le système de gestion de la qualité est certifié ISO 9001 et la documentation CE est disponible pour les produits applicables. L'inspection peut inclure des contrôles de matériaux entrants, une inspection en cours de processus, une inspection des vannes finies et des contrôles avant expédition selon les exigences de la commande.

Pour les robinets à tournant sphérique à emboîtement soudé, différentes configurations de raccordement peuvent être fournies selon les dimensions requises et les normes applicables. Des configurations à souder par emboîtement de type A et de type B sont disponibles pour des exigences spécifiques, avec les dimensions de connexion confirmées avant la production.

FAQ

1. Quelle est la différence entre les raccords à emboîtement soudés et filetés ?

Les raccords à souder par emboîtement utilisent un joint soudé entre la vanne et le tuyau, tandis que les raccords filetés reposent sur des filetages de tuyau correspondants. Les extrémités à souder par douille sont généralement spécifiées pour les tuyauteries de petit diamètre où une connexion soudée permanente est requise. Le raccordement approprié dépend de la norme de tuyauterie, de la pression, de la température et des exigences d'installation.

2. Différentes configurations de soudure par emboîtement sont-elles disponibles ?

Oui. Différentes configurations de soudure par emboîtement peuvent être fournies en fonction des dimensions requises et des normes de tuyauterie applicables. Le type de connexion et les exigences dimensionnelles doivent être confirmés avant la production, en particulier pour les vannes de remplacement et les projets d'exportation.

3. La vanne peut-elle être ouverte pour une maintenance interne ?

Oui. Le corps en trois parties peut être séparé une fois le pipeline isolé et dépressurisé, ce qui permet d'inspecter ou de remplacer les joints internes et autres composants réparables. La vanne ne doit pas être démontée lorsque le pipeline est sous pression.

4. Quels documents sont disponibles avec la vanne ?

La documentation ISO 9001 et CE peut être fournie pour les configurations applicables. La documentation matérielle, les dossiers d'inspection, les rapports de test et les dessins de produits peuvent également être fournis selon les exigences de la commande et du projet.

5. Quelles applications conviennent à un robinet à tournant sphérique en acier inoxydable à 3 extrémités soudées par douille ?

La vanne peut être utilisée pour les fluides compatibles dans les domaines du pétrole et du gaz, de la pétrochimie, du traitement chimique, du traitement de l'eau, de la production d'énergie et de la tuyauterie industrielle générale. Le matériau, le siège et les composants d'étanchéité doivent être sélectionnés en fonction du fluide, de la pression et de la température réels.

6. Quelles informations sont requises pour la sélection des vannes ?

Les informations clés comprennent la taille de la vanne, la pression nominale, les dimensions des emboîtements à souder, le fluide de travail, la pression de fonctionnement, la température, les matériaux du corps et des joints, la quantité et les normes applicables. Pour les projets de remplacement, des dessins de vannes existants ou des informations dimensionnelles peuvent également être fournis à titre de confirmation.
