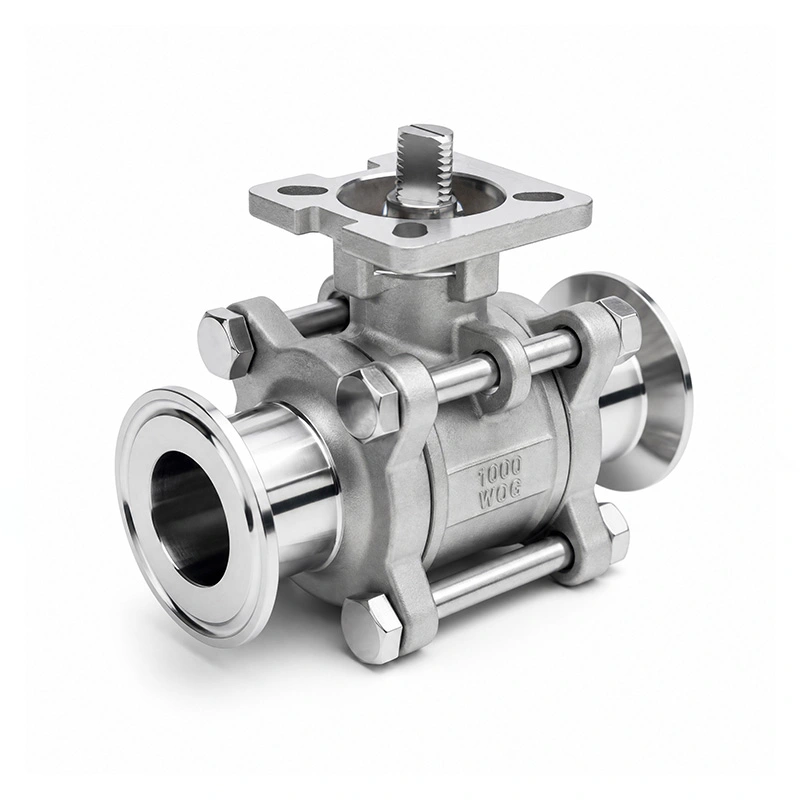

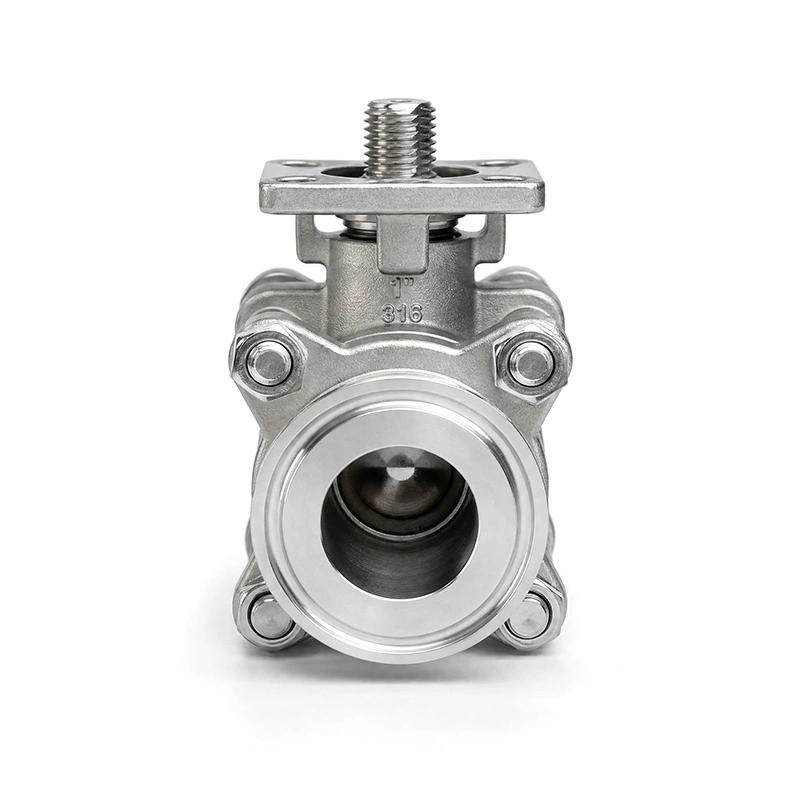

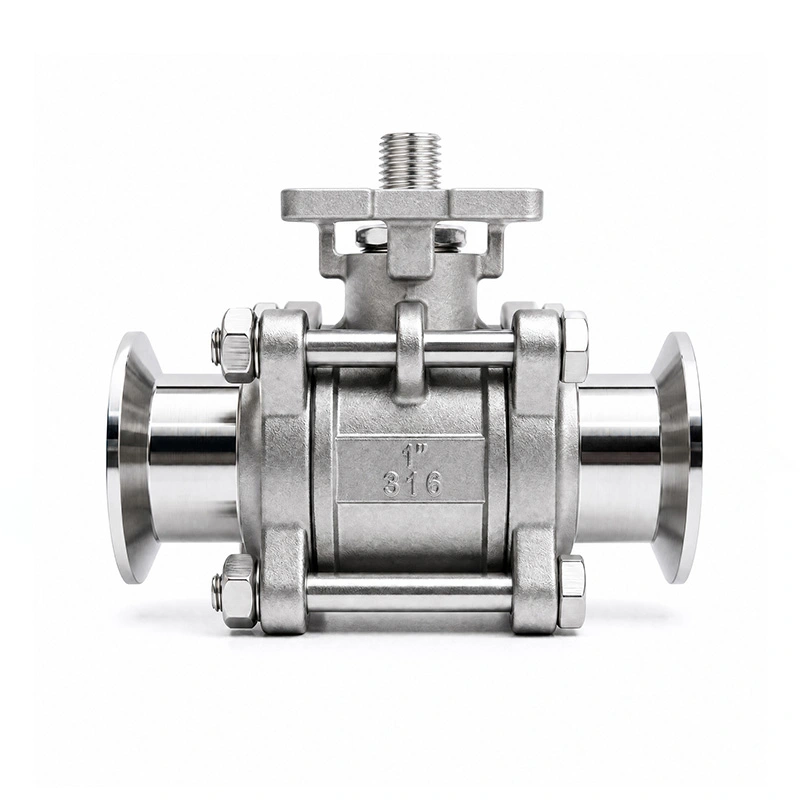

Robinet à bille à trois pinces entièrement encapsulé, 3 pièces, avec support de montage ISO 5211

Le robinet à tournant sphérique Tri-clamp 3 pièces entièrement encapsulé avec support de montage ISO 5211 utilise un corps de vanne en trois parties avec des connexions Tri-clamp pour les systèmes de tuyauterie sanitaire et de traitement. La construction en trois parties permet d'accéder aux composants internes une fois le pipeline isolé, tandis que le support de montage ISO 5211 fournit une interface standardisée pour l'installation d'actionneurs pneumatiques ou électriques. Cette configuration convient aux systèmes de contrôle des fluides où des connexions sanitaires et un fonctionnement automatisé des vannes sont requis.

Dimensions principales

Principales caractéristiques de conception

Construction de vanne en trois pièces

Le corps en trois parties se compose d'une section centrale de vanne et de deux sections d'extrémité. Une fois le pipeline correctement isolé et la vanne dépressurisée, le corps peut être ouvert pour inspecter ou remplacer les composants internes. Cette structure est utile pour les applications où un entretien périodique des sièges, des joints ou d'autres pièces internes est requis.

Connexion à trois pinces

Les connexions Tri-Clamp utilisent un agencement de colliers et de joints au lieu de joints filetés ou à brides. Cette méthode de connexion permet d'installer ou de retirer la vanne sans la souder directement dans la canalisation. Le matériau du joint applicable et les dimensions de raccordement doivent être sélectionnés en fonction du fluide de traitement, de la température et des spécifications de la tuyauterie.

Montage de l'actionneur ISO 5211

Le robinet à tournant sphérique à trois pinces entièrement encapsulé 3 pièces avec support de montage ISO 5211 est conçu avec une interface de montage d'actionneur ISO 5211 sur la vanne. Cela permet de monter des actionneurs pneumatiques ou électriques compatibles directement sur la vanne sans recourir à un agencement de montage conventionnel séparé. La sélection de l'actionneur doit être adaptée à la taille de la vanne, au couple de fonctionnement et aux exigences de contrôle du système.

Composants mouillés en acier inoxydable 316

Le corps est spécifié comme ASTM A351 CF8M (316), tandis que la boule et la tige sont spécifiées comme ASTM A182 F316. Ces matériaux en acier inoxydable conviennent à une gamme d'applications de fluides industriels où la compatibilité des matériaux et la résistance à la corrosion sont des considérations importantes. Le siège RPTFE combine du PTFE avec 15 % de charge et doit être évalué par rapport au fluide réel et à la température de fonctionnement avant la sélection.

Applications

Le robinet à tournant sphérique à trois pinces entièrement encapsulé 3 pièces avec support de montage ISO 5211 peut être utilisé dans les systèmes de tuyauterie qui nécessitent une vanne d'arrêt compacte, des connexions de style sanitaire et un actionnement automatisé en option. Les domaines d'application typiques comprennent :

Traitement général des liquides

Manipulation des fluides chimiques

Installations de traitement de l'eau

Fabrication industrielle légère

Systèmes de tuyauterie automatisés

Installation et fonctionnement

Installation à trois pinces

Avant l'installation, vérifiez que la taille de la vanne, les dimensions du raccordement, le matériau du joint et les exigences de pression et de température correspondent aux spécifications du pipeline. Positionnez la vanne entre les connexions Tri-clamp correspondantes, installez le joint approprié et fixez le joint avec le collier. L'alignement correct de la connexion doit être vérifié avant que le système ne soit mis sous pression.

Installation de l'actionneur

Le support de montage ISO 5211 fournit l'interface pour les actionneurs pneumatiques ou électriques compatibles. Vérifiez le modèle de montage de l'actionneur, les dimensions de l'arbre et le couple de fonctionnement requis avant l'installation. L'actionneur doit être installé et réglé conformément aux instructions du fabricant de la vanne et de l'actionneur.

Entretien

Avant l'entretien, isolez la vanne du pipeline et libérez toute pression résiduelle. La construction en trois parties permet d'ouvrir le corps de la vanne pour inspecter la bille, les sièges, la tige et les composants d'étanchéité. Remplacez les composants usés par des pièces appropriées et vérifiez l'étanchéité et l'état de fonctionnement de la vanne avant de la remettre en service.

Considérations de sélection

Lors de la sélection de cette vanne pour un nouveau système de tuyauterie, tenez compte du fluide de fonctionnement, de la pression, de la température, de la taille du tuyau, des dimensions de raccordement et de la méthode d'actionnement requise. La compatibilité du siège de vanne et des matériaux d'étanchéité avec le fluide de procédé doit être vérifiée. Pour les applications automatisées, l'actionneur doit être sélectionné en fonction du couple de fonctionnement de la vanne et des exigences de contrôle du système.

FAQ

Q1 : À quoi sert un robinet à bille à trois pinces entièrement encapsulé 3 pièces avec support de montage ISO 5211 ?

Un robinet à tournant sphérique Tri-clamp 3 pièces entièrement encapsulé avec support de montage ISO 5211 est utilisé pour le contrôle des fluides tout ou rien dans les systèmes de tuyauterie où un corps de vanne en trois parties, une connexion Tri-clamp et une interface de montage d'actionneur sont requis. Il peut être configuré pour un fonctionnement manuel ou combiné avec un actionneur pneumatique ou électrique approprié pour un contrôle automatisé.

Q2 : Que fournit le support de montage ISO 5211 ?

Le support de montage ISO 5211 fournit une interface de montage d'actionneur standardisée. Les actionneurs pneumatiques ou électriques compatibles peuvent être montés conformément aux dimensions de montage ISO 5211 applicables, sous réserve des exigences de taille de l'actionneur et de couple de la vanne.

Q3 : Quels sont les avantages de la construction en trois parties ?

La construction en trois parties permet d'accéder aux composants internes de la vanne une fois le pipeline isolé et dépressurisé. Cela peut simplifier l'inspection et le remplacement des sièges, des joints et d'autres composants réparables par rapport à un corps monobloc entièrement fermé.

Q4 : Quels matériaux sont utilisés pour cette vanne ?

Le corps est ASTM A351 CF8M (316), tandis que la boule et la tige sont ASTM A182 F316. Le siège est en RPTFE (PTFE+15%fv). D’autres configurations matérielles sont disponibles sur demande.

Q5 : Cette vanne peut-elle être utilisée avec des actionneurs pneumatiques ou électriques ?

Oui. L'interface de montage ISO 5211 est conçue pour l'installation d'actionneurs. L'actionneur approprié doit être sélectionné en fonction de la taille de la vanne, du couple de fonctionnement, de la pression, de la température et des exigences du système de contrôle.

Q6 : Que faut-il vérifier avant de commander ?

Confirmez la taille de vanne requise, les dimensions de raccordement, la pression de fonctionnement, la température, le fluide de traitement, le matériau du siège et la méthode d'actionnement. Pour les systèmes automatisés, le modèle de montage de l'actionneur et le couple requis doivent également être confirmés.
