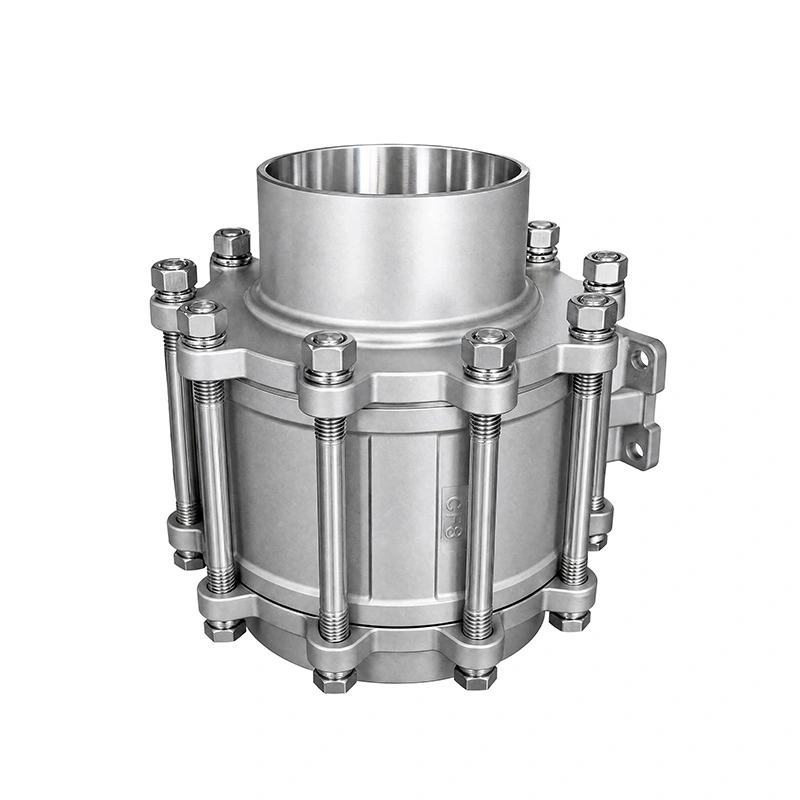

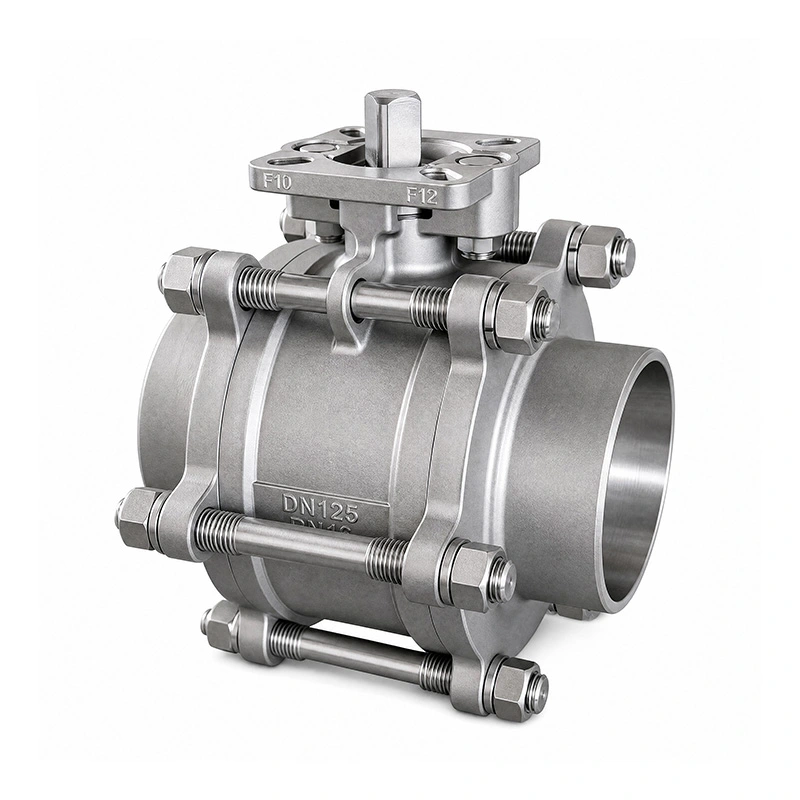

Robinet à bille en acier inoxydable, 3 extrémités soudées bout à bout, tige étendue

La tige étendue du robinet à tournant sphérique en acier inoxydable à 3 extrémités soudées bout à bout comprend des extrémités soudées bout à bout pour une connexion permanente au pipeline et une tige allongée pour les applications où le point de fonctionnement de la vanne doit être positionné à l'écart du tuyau. Le corps en trois parties permet d'accéder aux composants internes pour la maintenance, tandis que le support de montage ISO 5211 prend en charge l'installation directe d'actionneurs pneumatiques ou électriques.

Dimensions principales

Caractéristiques du produit

1. Connexion de pipeline soudée bout à bout

La vanne utilise des extrémités soudées bout à bout fabriquées selon la norme ASME B16.25. Le soudage de la vanne directement dans la canalisation fournit une connexion fixe sans joints filetés ni à brides, ce qui rend cette configuration adaptée aux installations de tuyauterie industrielle permanente.

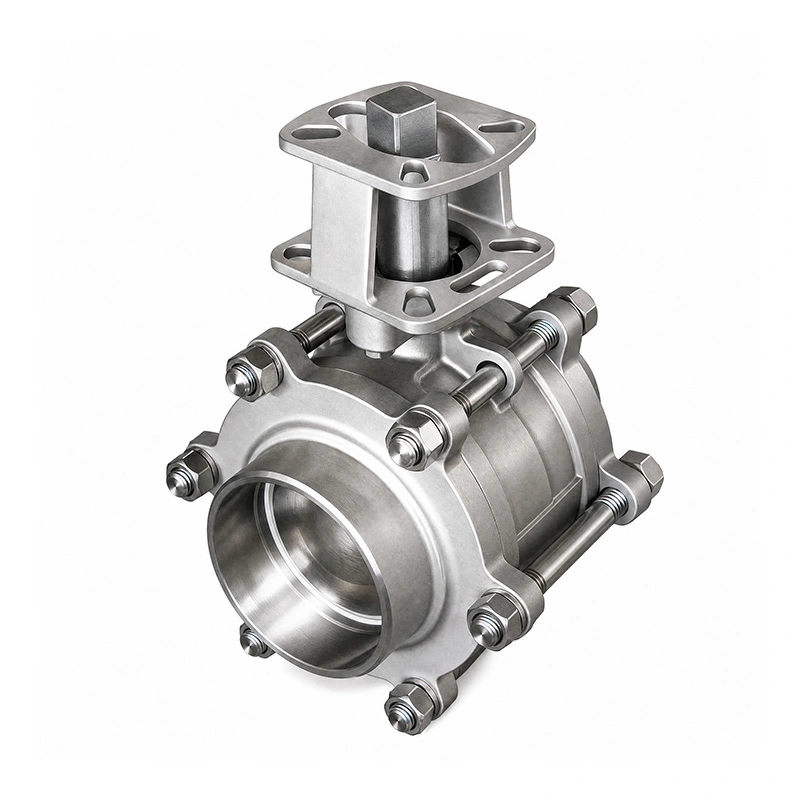

2. Configuration de tige étendue

La tige allongée offre un jeu de fonctionnement supplémentaire entre la poignée ou l'actionneur et la canalisation. Il est utile lorsque l'isolation, la disposition des tuyaux ou les conditions d'installation limitent l'accès à une tige de vanne standard.

3. Corps en trois pièces pour l'entretien

La construction en trois parties permet d'accéder aux composants internes de la vanne lorsqu'une inspection ou un remplacement est nécessaire. Le siège et les composants d'étanchéité peuvent être entretenus sans remplacer l'ensemble de vanne complet.

4. Construction de la vanne en acier inoxydable

La tige allongée du robinet à bille en acier inoxydable à extrémités soudées bout à bout 3 pièces utilise la norme ASTM A351 CF8M (316) pour le corps et la norme ASTM A182 F316 pour la bille et la tige. Le siège RPTFE est spécifié pour la plage de température indiquée de -25 ℃ à 150 ℃.

Montage de l'actionneur

La vanne est équipée d'un support de montage ISO 5211 pour l'installation directe de l'actionneur. Les actionneurs pneumatiques ou électriques peuvent être sélectionnés en fonction de la taille de la vanne, du couple de fonctionnement et des exigences de contrôle. L'interface de montage de l'actionneur doit être vérifiée avant de commander pour garantir la compatibilité.

Normes et inspection

La conception et la fabrication suivent la norme ASME B16.34, avec des extrémités soudées bout à bout basées sur la norme ASME B16.25. Les tests et l'inspection des vannes sont effectués conformément à la norme API 598. Les valeurs pression-température sont également référencées à l'ASME B16.34.

L'inspection de la production couvre la vérification des matériaux, les tests de pression, l'inspection de l'étanchéité et les contrôles des vannes finies. Des rapports d'essais de matériaux et la documentation produit applicable peuvent être fournis en fonction de la configuration de la vanne et des exigences de commande.

Applications

La tige allongée du robinet à bille en acier inoxydable à extrémités soudées bout à bout 3 pièces est destinée aux systèmes de tuyauterie industrielle nécessitant une connexion soudée permanente et un fonctionnement de vanne accessible. Les applications typiques incluent le traitement chimique, les systèmes pétrochimiques, les équipements pharmaceutiques, la transformation des aliments et des boissons, la production d'électricité et le traitement de l'eau.

Avant la sélection, confirmez le fluide du pipeline, la pression, la température, la taille du tuyau, les spécifications de soudage et l'espace d'installation disponible. Les matériaux de la vanne et la configuration du siège doivent également être vérifiés pour vérifier leur compatibilité avec le fluide de service.

FAQ

1. Quelles sont les principales applications de la tige allongée du robinet à tournant sphérique en acier inoxydable à extrémités soudées bout à bout 3 pièces ?

Il est utilisé dans les systèmes de tuyauterie industrielle où une connexion soudée et un accès étendu aux vannes sont requis. Les applications incluent les systèmes chimiques, pétrochimiques, pharmaceutiques, alimentaires et de boissons, d’énergie et de traitement de l’eau.

2. Quelle norme s’applique aux extrémités soudées bout à bout ?

Les extrémités soudées bout à bout sont spécifiées selon la norme ASME B16.25. Les spécifications de soudage doivent être vérifiées par rapport à la conception du pipeline avant l'installation.

3. Un actionneur peut-il être installé directement ?

Oui. La vanne est dotée d'un support de montage ISO 5211 pour l'installation d'un actionneur pneumatique ou électrique. La sélection de l'actionneur doit être basée sur la taille de la vanne, le couple de fonctionnement et les exigences de contrôle.

4. Quels matériaux sont utilisés dans la configuration standard ?

Le corps est ASTM A351 CF8M (316), tandis que la boule et la tige sont ASTM A182 F316. Le siège standard est en RPTFE (PTFE+15%fv). D'autres matériaux sont disponibles sur demande.

5. Quelle est la plage maximale de pression et de température ?

La pression maximale indiquée est de 285 PSI, avec une plage de température de -25 ℃ à 150 ℃. Les limites de fonctionnement réelles doivent être confirmées en fonction de la taille de la vanne, du fluide et des valeurs pression-température applicables.

6. La valve peut-elle être personnalisée ?

Oui. D'autres matériaux et configurations de composants peuvent être fournis en fonction des conditions de fluide, de pression, de température et d'installation requises.
