Robinet à bille à bride ANSI classe 150 avec base ISO 5211 pour actionneur

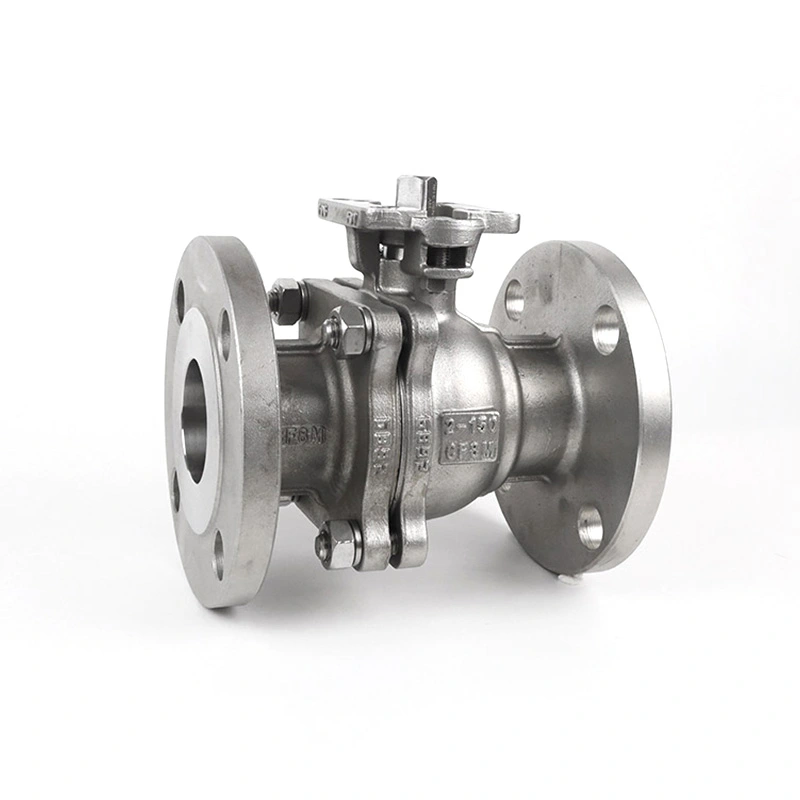

  • Robinet à bille à bride ANSI classe 150 avec base ISO 5211 pour actionneurRobinet à bille à bride ANSI classe 150 avec base ISO 5211 pour actionneur

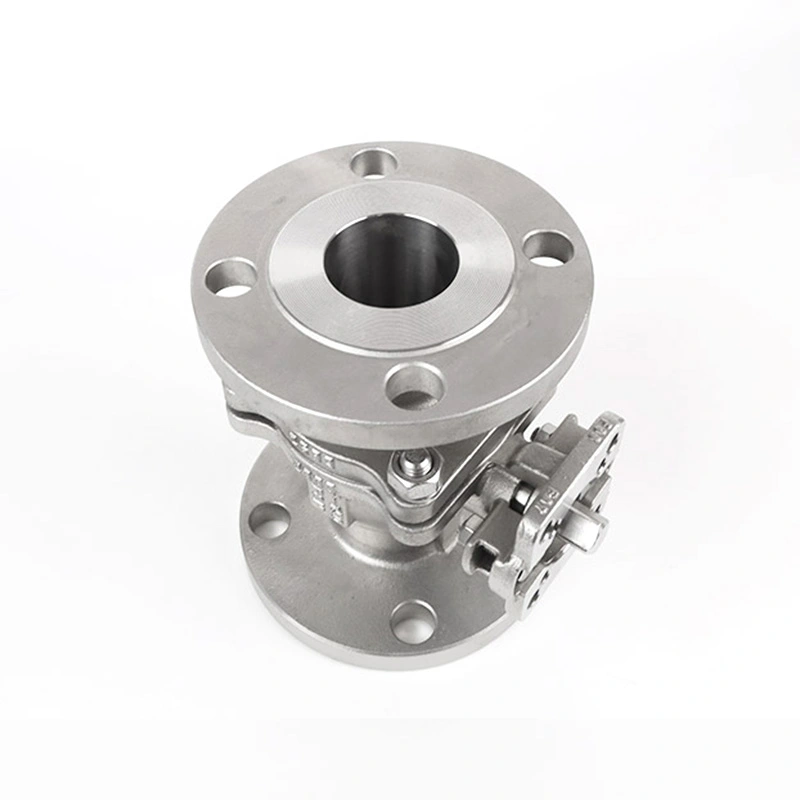

  • Robinet à bille à bride ANSI classe 150 avec base ISO 5211 pour actionneurRobinet à bille à bride ANSI classe 150 avec base ISO 5211 pour actionneur

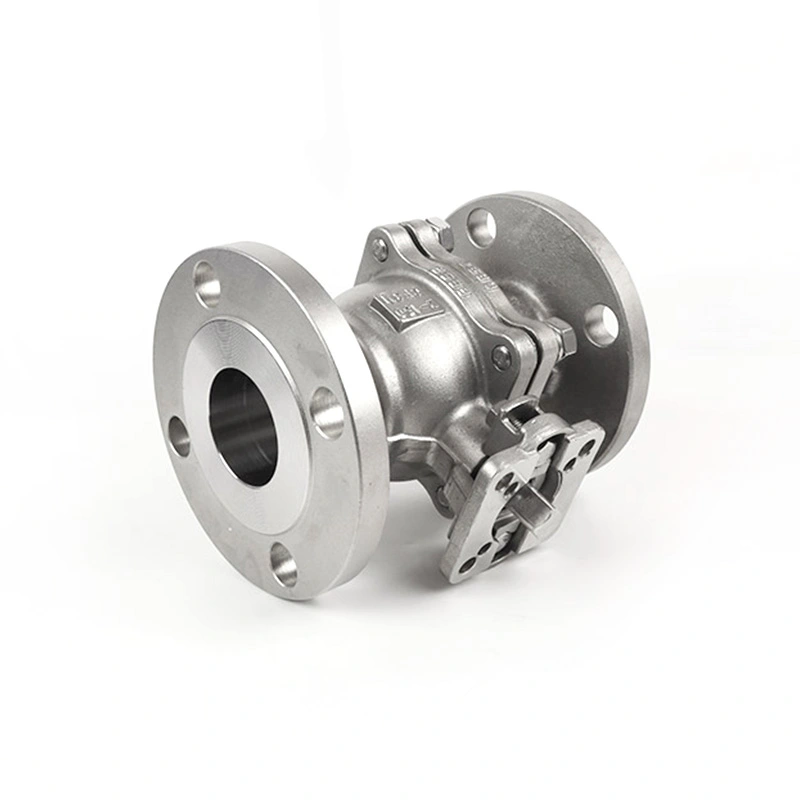

  • Robinet à bille à bride ANSI classe 150 avec base ISO 5211 pour actionneurRobinet à bille à bride ANSI classe 150 avec base ISO 5211 pour actionneur

Robinet à bille à bride ANSI classe 150 avec base ISO 5211 pour actionneur

Le robinet à tournant sphérique à bride ANSI classe 150 avec base ISO 5211 pour actionneur est conçu pour l'isolation des pipelines industriels et le contrôle automatisé des fluides. Le raccordement à bride convient aux systèmes de tuyauterie de classe 150, tandis que la base de montage ISO 5211 permet d'installer directement des actionneurs pneumatiques ou électriques. Shangtai fabrique la vanne à Wenzhou, en Chine, avec une documentation ISO 9001 et CE disponible pour les configurations applicables.

Pour l'isolation automatisée des canalisations, la configuration de la vanne doit correspondre à la norme de tuyauterie, à la classe de pression, aux dimensions de raccordement et à l'interface de l'actionneur. Le robinet à tournant sphérique à bride ANSI classe 150 avec base ISO 5211 pour actionneur combine un raccordement à bride de classe 150 avec une interface de montage ISO 5211, permettant à la vanne d'être configurée pour un fonctionnement manuel ou un actionnement pneumatique et électrique à partie de tour. La combinaison réelle de vanne et d'actionneur doit être sélectionnée en fonction du couple requis, des conditions de fonctionnement et de la configuration du pipeline.

Shangtai fabrique des robinets à tournant sphérique industriels à Wenzhou, Zhejiang, en Chine. La production couvre l'usinage, l'assemblage et les tests de pression, les exigences en matière de matériaux et de dimensions étant vérifiées conformément aux spécifications du produit applicables. Les dessins, les exigences en matière de matériaux et les informations sur l'actionneur peuvent être consultés lorsqu'une configuration de vanne spécifique est requise.

Dimensions principales

Taille 1/2 pouces - 8 pouces
Classe de pression CL150
Terminer les connexions Bride
Pression maximale 285PSI
Nonnrmes de conception et de fabrication ASME B16.34
Tests et inspections API598
Dimensions de la bride et détails des trous de boulons ASME B16.50
Indices de pression et de température ASME B16.34
La connexion se termine RF à bride
Plage de température -25 ℃ ~ 150 ℃
Matériau du corps ASTM A351 CF8M (316)
Matériau de la balle ASTM A182 F316
Matériau de la tige ASTM A182 F316
Matériau du siège RPTFE(PTFE+15%fv)
Possibilités D'autres matériaux sont disponibles sur demande.

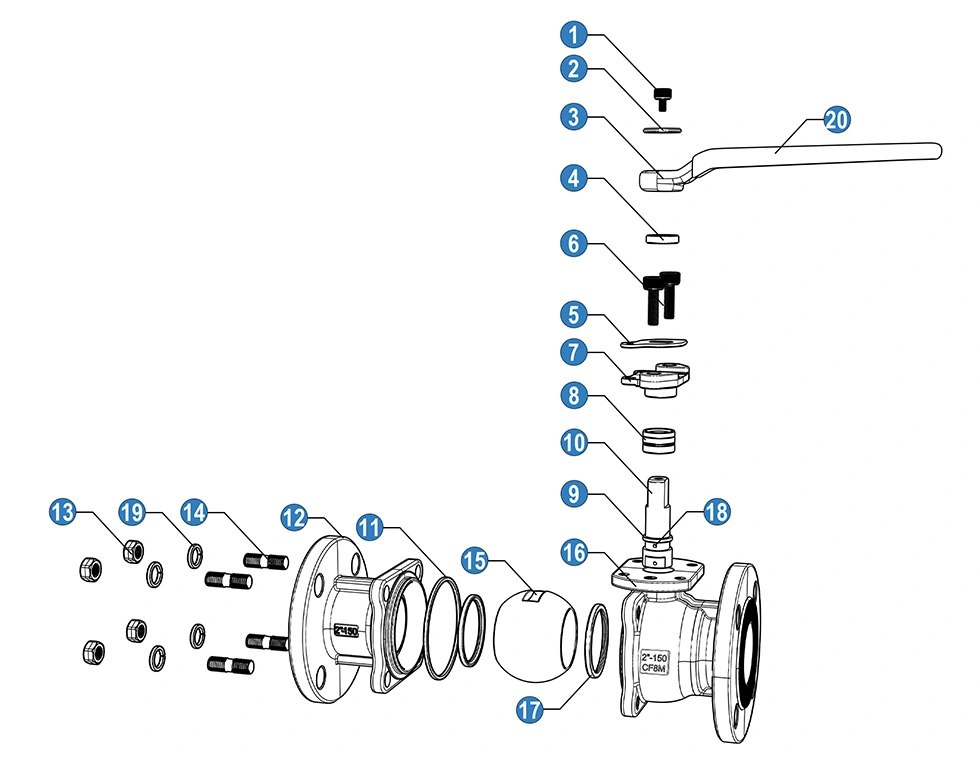

ANSI Class 150 Flanged Ball Valve with ISO 5211 Base for Actuator

Construction de la vanne et interface de l'actionneur

La vanne utilise un corps à bride pour la connexion aux brides de pipeline RF compatibles. Le corps en acier inoxydable 316, la bille F316 et la tige F316 répertoriés dans la spécification principale fournissent la configuration du matériau principal, tandis que le siège RPTFE est destiné aux applications où le matériau du siège est compatible avec le fluide de fonctionnement et la température.

La base de montage ISO 5211 fournit une interface standardisée pour la fixation d'actionneurs fraction de tour compatibles ou d'un agencement de montage intermédiaire. La norme ISO 5211 spécifie les dimensions de la bride de fixation de l'actionneur et des composants d'entraînement, de sorte que l'interface de l'actionneur doit être adaptée à la taille de montage de la vanne et au couple de fonctionnement requis plutôt que sélectionnée uniquement en fonction de la taille de la vanne.

Pour un service automatisé, le couple de la vanne, la sortie de l'actionneur, l'interface de montage, le sens de rotation et l'alimentation électrique ou en air disponible doivent tous être confirmés avant l'assemblage. Les interrupteurs de fin de course, les électrovannes, les positionneurs et autres accessoires de contrôle peuvent être sélectionnés en fonction du système d'automatisation.

Configuration des matériaux et des composants

Nonn Nonnm Matériel
1 Boulon SS 304
2 Rondelle SS 304
3 Poignée Fonte d'aluminium
4 anneau de retenue SS
5 pièce d'orientation SS 304
6 Boulon SS 304
7 Glande SS 304
8 Garniture de tige PTFE
9 Bague de friction PTFE
10 Tige SS 304
11 Joint PTFE
12 Capuchon SS 304 (CF8)
13 Nonnix SS 304
14 Goujon SS 304
15 Balle SS 304
16 Corps SS304(CF8)
17 Siège à bille RPTFE
18 Dispositif antistatique . SS 304
19 Rondelle à ressort SS 304
20 Manchon de poignée PVC

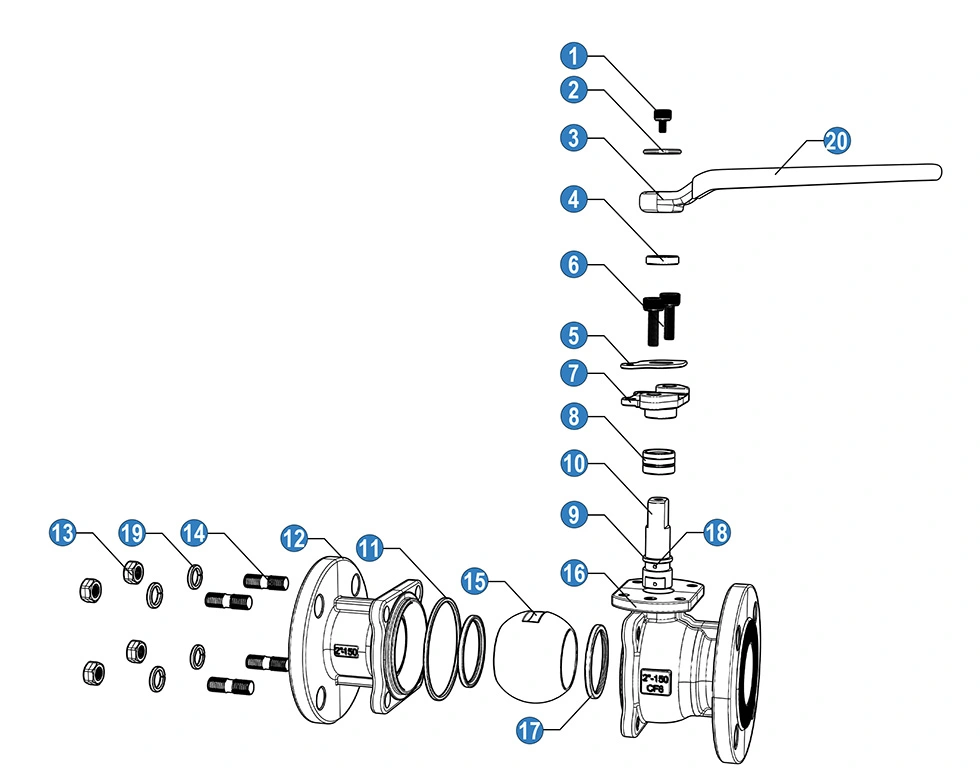

ANSI Class 150 Flanged Ball Valve with ISO 5211 Base for Actuator

La liste des composants ci-dessus représente une configuration matérielle. Les spécifications du produit fournissent également une configuration en acier inoxydable 316, permettant de sélectionner les composants en contact avec le fluide en fonction de la résistance à la corrosion et des conditions de service requises. La sélection des matériaux doit être confirmée par rapport aux spécifications d'achat réelles et aux exigences de compatibilité des fluides.

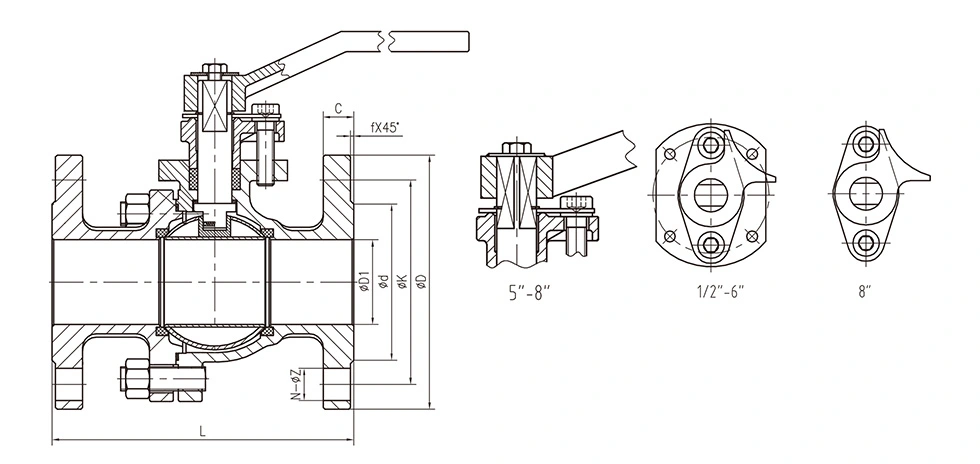

Dimensions générales :

NON Taille Dimensions (mm)
D1 d K D C f N-ΦZ
S063-04 1/2" 15 34.9 60.3 90 10 2 4-16
S063-05 3/4" 20 42.9 69.9 100 10.9 2 4-16
S063-06 1" 25 50.8 79.4 110 11.6 2 4-16
S063-07 1 1/4" 32 63.5 88.9 115 13.2 2 4-16
S063-08 1 1/2" 38 73 98.4 125 14.7 2 4-16
S063-09 2" 50 92.1 120.7 150 16.3 2 4-19
S063-10 2 1/2" 65 104.8 139.7 180 17.9 2 4-19
S063-11 3" 80 127 152.4 190 19.5 2 4-19
S063-12 4" 100 157.2 190.5 230 24.3 2 8-19
S063-13 5" 125 185.7 215.9 255 24.3 2 8-22
S063-14 6" 150 215.9 241.3 280 25.9 2 8-22
S063-15 8" 200 269.9 298.5 345 29 2 8-22

ANSI Class 150 Flanged Ball Valve with ISO 5211 Base for Actuator

Nonn Nonnm Matériel
1 Boulon SS 304
2 Rondelle SS 304
3 Poignée Fonte d'aluminium
4 anneau de retenue SS
5 pièce d'orientation SS 304
6 Boulon SS 304
7 Glande SS 304
8 Garniture de tige PTFE
9 Bague de friction PTFE
10 Tige SS 304
11 Joint PTFE
12 Capuchon SS 316 (CF8M)
13 Nonnix SS 304
14 Goujon SS 304
15 Balle SS 316
16 Corps SS 316 (CF8M)
17 Siège à bille RPTFE
18 Dispositif antistatique . SS 316
19 Rondelle à ressort SS 304
20 Manchon de poignée PVC

Principales fonctionnalités

Connexion de pipeline à brides de classe 150

La configuration d'extrémité à bride RF fournit une connexion boulonnée entre la vanne et le pipeline. La taille de la bride, la disposition des trous de boulons, le type de revêtement et les dimensions associées doivent correspondre à la bride du pipeline d'accouplement avant l'installation. ASME B16.5 couvre les brides de tuyaux et les raccords à brides de NPS 1/2 à NPS 24 et inclut les dimensions de bride de classe 150 et les exigences de pression-température.

Montage de l'actionneur ISO 5211

L'interface de montage de l'actionneur est destinée à l'automatisation fraction de tour. L'ISO 5211 définit les dimensions de l'interface de fixation et les dimensions des composants d'entraînement utilisées pour connecter des actionneurs compatibles aux vannes industrielles. La taille de montage et la puissance de l'actionneur doivent donc être vérifiées ainsi que le couple de fonctionnement de la vanne.

Composants de pression en acier inoxydable

La spécification principale utilise ASTM A351 CF8M (316) pour le corps, ASTM A182 F316 pour la rotule et la tige et RPTFE pour le siège. Cette combinaison de matériaux peut être envisagée pour l'eau, le pétrole, le gaz et d'autres fluides compatibles lorsque les matériaux sélectionnés répondent aux conditions chimiques et de température requises.

Fonctionnement marche/arrêt quart de tour

Le robinet à tournant sphérique utilise un mécanisme quart de tour pour se déplacer entre les positions ouverte et fermée. Il est principalement destiné au service d’isolation plutôt qu’à la limitation continue. Si une régulation du débit est nécessaire, l'adéquation de la vanne, du siège et des conditions de fonctionnement doit être évaluée avant la sélection.

Construction antistatique

Les listes de matériaux incluent un dispositif antistatique pour la configuration de la vanne. Lorsque des performances antistatiques sont requises par l'application, les spécifications complètes de la vanne et les exigences de test applicables doivent être confirmées avec la documentation de commande.

Applications typiques

Traitement de l'eau :Convient pour l'isolation des conduites d'eau, des équipements de traitement et des skids de traitement compatibles lorsqu'une connexion à bride est requise.

Systèmes pétroliers et gaziers :Applicable aux oléoducs et gazoducs et équipements compatibles lorsque les matériaux de la vanne, la classe de pression et la configuration d'étanchéité répondent aux exigences de service.

Traitement chimique :Peut être utilisé pour l'isolation des fluides de procédé lorsque les matériaux du corps, de la bille, de la tige, du siège et du joint sont chimiquement compatibles avec le fluide.

Équipement de processus industriel :L'interface de montage de l'actionneur permet d'incorporer la vanne dans des patins, des collecteurs et des équipements automatisés nécessitant une commande d'ouverture/fermeture à distance.

Isolation générale des pipelines :Convient aux systèmes de tuyauterie industrielle qui nécessitent un robinet à tournant sphérique à bride de classe 150 et un fonctionnement d'arrêt manuel ou automatisé.

Sélection de l'actionneur

La sélection de l'actionneur doit être basée sur le couple de fonctionnement requis de la vanne plutôt que sur la seule taille nominale du tuyau. La taille de la vanne, le matériau du siège, la pression différentielle, le fluide, la température et la fréquence de fonctionnement peuvent tous affecter le couple requis.

Pour l'actionnement pneumatique, confirmez la pression d'air disponible, le couple de sortie de l'actionneur, la position de défaillance et les accessoires de contrôle. Pour l'actionnement électrique, vérifiez le couple requis, l'alimentation électrique, le cycle de fonctionnement et les exigences de retour. L'interface de montage ISO 5211 doit également correspondre à l'actionneur et à la disposition d'accouplement sélectionnés.

Considérations relatives à la sélection et à l'installation

Avant de commander, confirmez la taille nominale, la classe de pression de classe 150, les dimensions de la bride, le revêtement RF, la pression de fonctionnement, la température, le fluide et les matériaux requis pour le corps et les garnitures. Pour les vannes automatisées, indiquez le type d'actionneur, le couple requis, l'interface de montage et les exigences de contrôle.

Avant l'installation, inspectez les faces des brides et les extrémités de la vanne pour déceler tout dommage ou contamination. Alignez correctement les brides d'accouplement et serrez les boulons uniformément à l'aide d'un joint approprié et de la procédure d'installation applicable. Évitez de forcer l’alignement du pipeline à travers le corps de la vanne.

Après l'installation de l'actionneur, vérifiez le sens de rotation et les limites d'ouverture/fermeture avant de mettre la vanne en service. Les actionneurs ou boîtes de vitesses lourds doivent être correctement soutenus si nécessaire afin que des charges externes excessives ne soient pas transférées à l'interface de montage de la vanne.

Précautions d'utilisation

Faites fonctionner la vanne dans les limites de pression et de température spécifiées. La valeur de 285 PSI dans le tableau des produits ne doit pas être traitée comme une pression universelle admissible pour chaque taille et température ; la pression-température nominale applicable doit être confirmée pour la configuration réelle.

Rincer la canalisation avant la mise en service afin de réduire le risque que des débris pénètrent dans la vanne et endommagent le siège ou les surfaces d'étanchéité.

N'utilisez pas le robinet à tournant sphérique pour un étranglement continu à moins que l'application n'ait été techniquement évaluée pour le siège et les conditions de fonctionnement sélectionnés.

Avant l'entretien, isolez et dépressurisez le pipeline et confirmez que la vanne peut être entretenue en toute sécurité. Pour les vannes automatisées, débranchez ou isolez l’alimentation de l’actionneur ou la source de commande comme l’exige la procédure de maintenance applicable.

Contrôle qualité et documentation

L'inspection de la production peut couvrir la vérification des matériaux, l'inspection dimensionnelle, l'assemblage de la carrosserie et les tests de pression conformément aux exigences applicables du produit et de la commande. L'API 598 est utilisée pour les exigences d'inspection et de test des vannes, tandis que l'ASME B16.34 répond aux exigences pertinentes en matière de conception, de pression, de température et de dimension des vannes.

Pour les projets nécessitant une traçabilité, la qualité du matériau, les spécifications de la vanne, les exigences de test et la configuration de l'actionneur doivent être confirmées avant la production. Shangtai peut examiner les dessins techniques et les informations d'application lorsqu'un projet nécessite une configuration spécifique de vannes et d'automatisation.

FAQ

1. À quoi sert un robinet à tournant sphérique à bride ANSI classe 150 avec base ISO 5211 pour actionneur ?

Un robinet à tournant sphérique à bride ANSI classe 150 avec base ISO 5211 pour actionneur est utilisé pour l'isolation marche/arrêt dans les systèmes de tuyauterie industrielle où une connexion à bride de classe 150 et une interface d'actionneur à partie de tour sont requises. Il peut être configuré pour un fonctionnement manuel ou un contrôle automatisé en fonction de la taille de la vanne, du couple de fonctionnement et des exigences du système.

2. Quelle est la différence entre la classe 150 et la pression maximale indiquée dans le tableau ?

La classe 150 est une désignation de classe de pression, tandis que la valeur 285PSI indiquée est une valeur de pression maximale spécifique au produit. La pression de service admissible doit être confirmée en fonction de la taille de la vanne, du matériau, de la température et de la pression-température applicable plutôt que de supposer qu'une valeur de pression s'applique à chaque condition de fonctionnement.

3. Quel actionneur peut être installé sur la vanne ?

Les actionneurs pneumatiques et électriques fraction de tour peuvent être envisagés lorsque leur interface de montage et leur couple de sortie correspondent à la vanne. Un actionnement hydraulique peut également être envisagé pour une configuration adaptée. La sélection de l'actionneur doit inclure les exigences de couple, de rotation, de puissance ou d'alimentation en air et de contrôle.

4. Pourquoi le RPTFE est-il utilisé pour le siège de vanne ?

Le RPTFE est spécifié comme matériau de siège dans la configuration du produit fourni. Son adéquation dépend du fluide utilisé, de la pression et de la température. Si l'application implique des produits chimiques agressifs ou des températures en dehors de la plage indiquée, les matériaux du siège et des joints doivent être examinés avant la sélection.

5. Que faut-il confirmer avant de commander un robinet à tournant sphérique à brides ?

Confirmez la taille de la vanne, la classe 150, la norme et le revêtement de la bride, le fluide, la pression, la température, la combinaison de matériaux et la méthode de fonctionnement. Pour une vanne automatisée, le type d'actionneur, le couple, la taille de montage ISO 5211 et les exigences de contrôle doivent également être fournis.

6. Le matériau de la vanne peut-il être modifié par rapport à l'acier inoxydable 316 ?

D'autres configurations de matériaux peuvent être envisagées selon l'application. La sélection des matériaux doit prendre en compte les conditions de corrosion, la pression, la température et la compatibilité avec le fluide de travail. Les matériaux finaux du corps, de la bille, de la tige et du siège doivent être confirmés dans les spécifications du produit avant la production.
