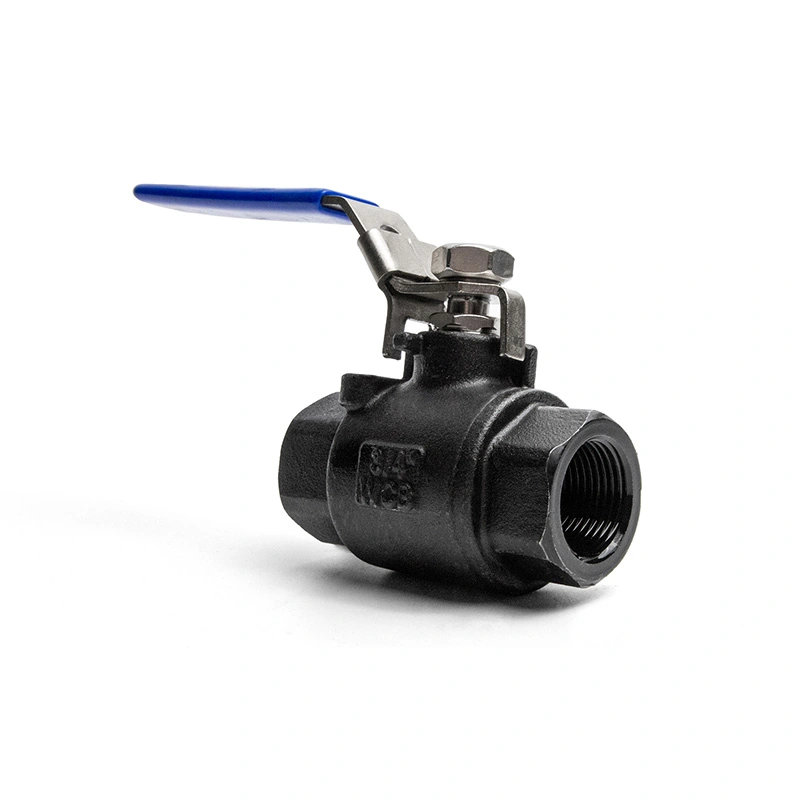

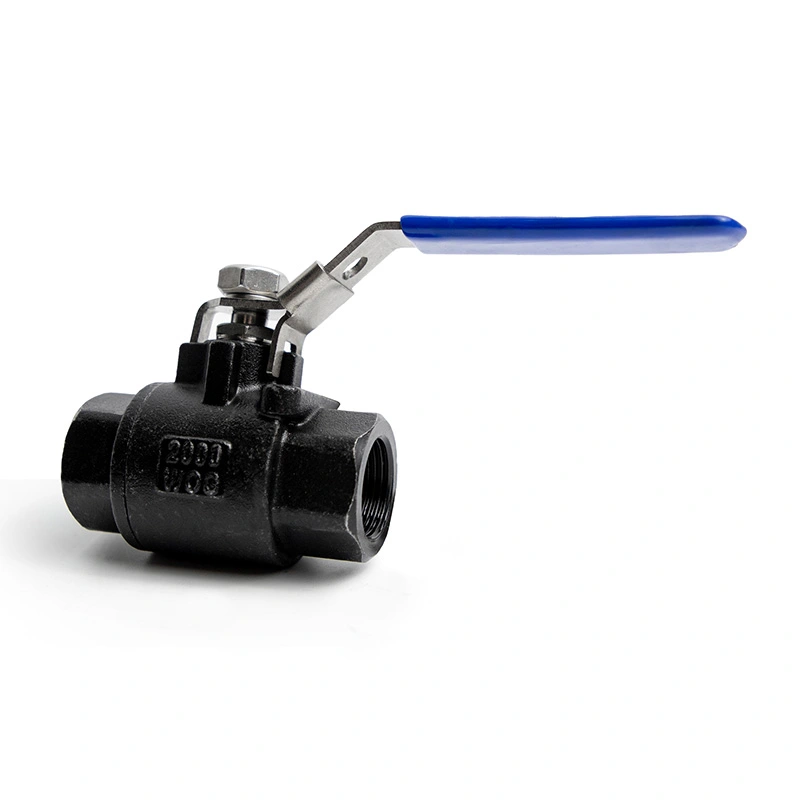

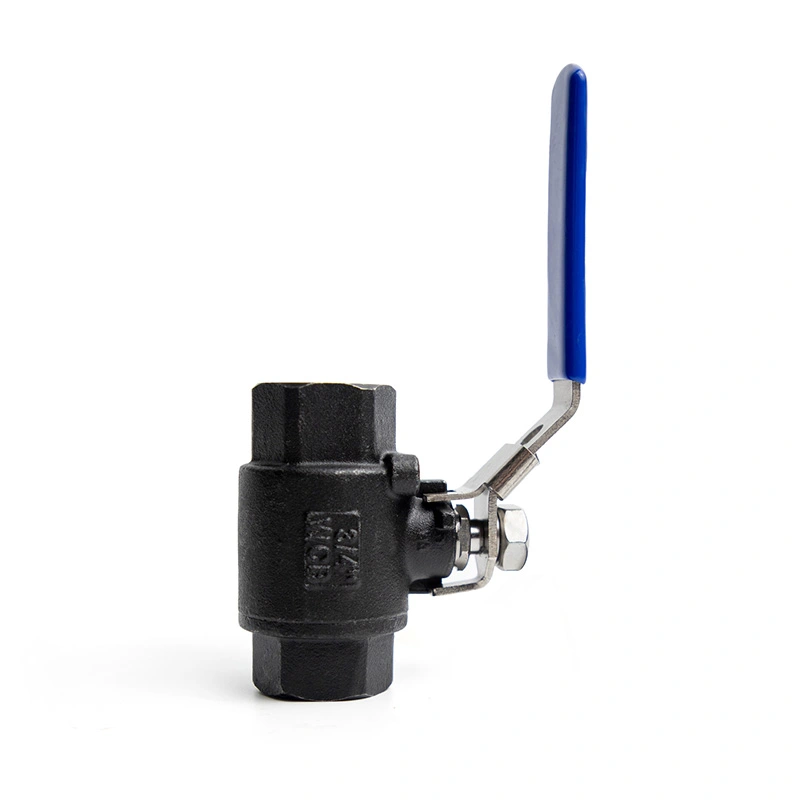

Robinet à bille en acier au carbone 2 pièces 2000WOG avec dispositif de verrouillage

Le robinet à bille en acier au carbone Shangtai 2 pièces 2000WOG avec dispositif de verrouillage est conçu pour un contrôle marche/arrêt fiable dans pipelines industriels à haute pression. Avec une capacité de pression allant jusqu'à 1975 PSI, cette vanne convient à applications exigeantes dans les domaines de l'eau, du pétrole, du gaz, de l'air comprimé et des fluides industriels compatibles dans des conditions sans choc.

La structure du corps en deux parties rend la vanne plus facile à entretenir que de nombreuses conceptions monobloc. Lorsque l'entretien est requis, la vanne peut être démontée plus facilement, permettant le remplacement des sièges et des composants d'étanchéité pour prolonger la durée de vie et réduire les coûts de remplacement.

Pour garantir une qualité constante, la vanne est inspectée à travers quatre étapes de contrôle qualité, depuis l'ébauche du corps brut jusqu'à produit fini :

Inspection des pièces brutes – vérifie l’apparence, les dimensions et l’état des matériaux.

Inspection d'usinage – vérifie les filetages, les surfaces d'étanchéité, la précision de l'alésage et les dimensions clés.

Inspection de l'assemblage – vérifie la bille, les sièges, la tige, les bagues d'étanchéité, la poignée et le dispositif de verrouillage.

Inspection finale : comprend les tests de pression, les tests d'étanchéité, les tests de fonctionnement, le marquage et l'inspection de l'emballage.

Ce processus de qualité strict contribue à améliorer la cohérence des produits, à réduire les taux de défauts et à fournir des produits plus fiables. vannes pour les clients industriels.

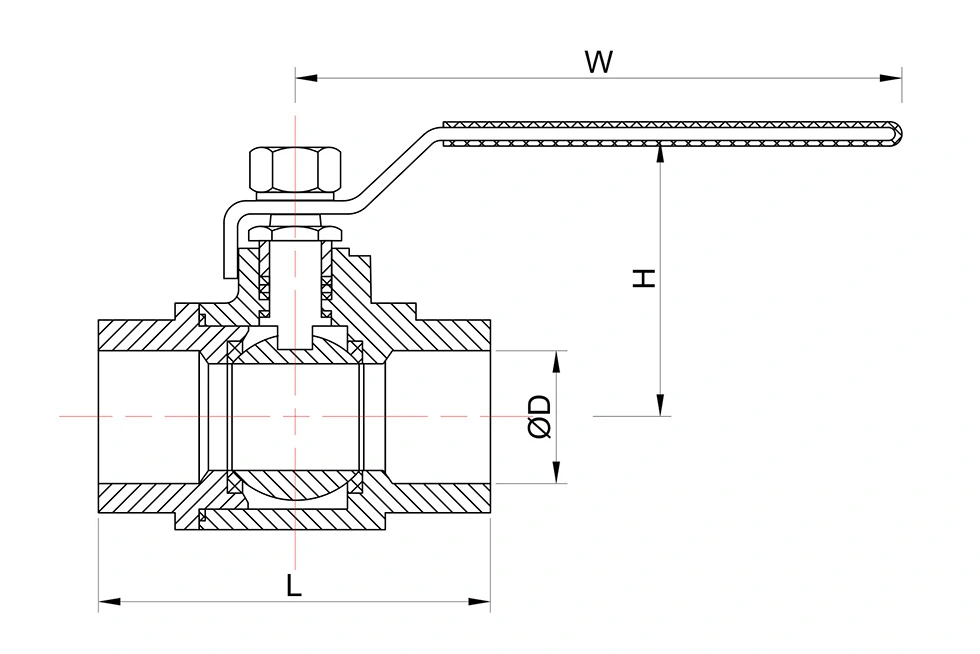

*N : extrémités filetées selon ANSI B 2.1 NPT
*B : Extrémités filetées selon BS21 BSP

Principe de fonctionnement de la vanne

Un robinet à bille contrôle le débit en faisant tourner une bille percée avec précision à l'intérieur du corps de la vanne.

Poste ouvert

Lorsque la poignée est parallèle au pipeline, le trou traversant la boule est aligné avec le tuyau. Le fluide passe à travers la vanne à faible résistance au débit.

Poste fermé

Lorsque la poignée est tournée à 90 degrés, le côté solide de la bille bloque le chemin d’écoulement. Les sièges appuient contre le boule pour créer un joint d’étanchéité étanche.

Fonction de verrouillage

Une fois la vanne ouverte ou fermée, le dispositif de verrouillage peut sécuriser la position de la poignée. Cela aide à prévenir une mauvaise utilisation, une opération non autorisée ou un mouvement accidentel causé par des vibrations.

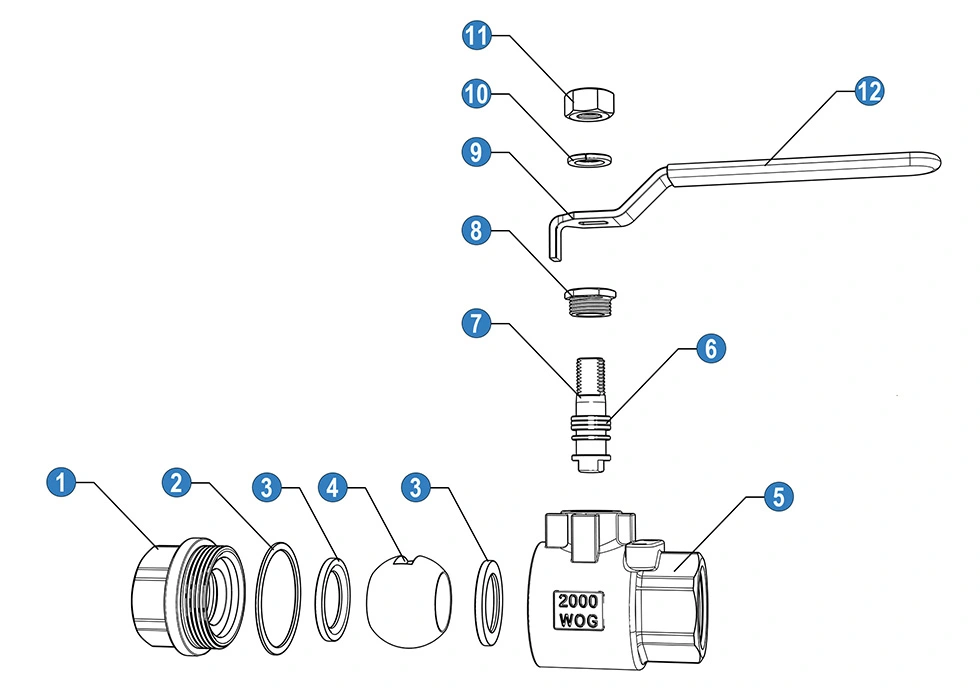

Conception de maintenance en deux parties

Le corps en deux parties permet un démontage plus facile par rapport à une vanne monobloc. Sièges, joints et pièces d'étanchéité associées peut être inspecté ou remplacé en cas de besoin, contribuant ainsi à prolonger la durée de vie de la vanne.

Remarque : Les robinets à tournant sphérique sont principalement conçus pour un service entièrement ouvert ou entièrement fermé. La limitation à long terme n’est pas recommandée car cela pourrait endommager le ballon et les sièges.

Industries applicables et raisons

Note de sélection : L'acier au carbone est solide et économique, mais ce n'est pas le meilleur choix pour les fluides hautement corrosifs. Pour les produits chimiques corrosifs ou les environnements marins, l’acier inoxydable ou des options de matériaux spéciaux doivent être envisagées.
