Vannes à bille 2 pièces
Robinet à bille 2 pièces avec dispositif de verrouillage
Shangtai Valve est un fabricant de vannes à bille en Chine, spécialisé dans la conception et la production de vannes industrielles. Si vous achetez un robinet à tournant sphérique 2 pièces avec dispositif de verrouillage en provenance de Chine, nous pouvons fournir des configurations de vannes en fonction de vos spécifications requises et de vos conditions d'application.
À ce jour, Shangtai a travaillé avec plus de 300 clients en Europe et en Amérique, dont plus de 50 clients à long terme. Notre clientèle couvre différents types d'entreprises, des petits ateliers aux installations industrielles.
Nous prenons également en charge les exigences personnalisées en matière de vannes, notamment les matériaux, les types de connexions et d'autres spécifications de produits.
À ce jour, Shangtai a travaillé avec plus de 300 clients en Europe et en Amérique, dont plus de 50 clients à long terme. Notre clientèle couvre différents types d'entreprises, des petits ateliers aux installations industrielles.
Nous prenons également en charge les exigences personnalisées en matière de vannes, notamment les matériaux, les types de connexions et d'autres spécifications de produits.
Nontre robinet à tournant sphérique 2 pièces avec dispositif de verrouillage adopte une conception de filetage de précision pour une installation et un entretien faciles, ce qui rend il convient aux conditions de travail avec ouvertures et fermetures fréquentes et à tous types de systèmes fluides industriels. Grâce à la structure divisée en deux parties, les bagues d'étanchéité internes et autres pièces de rechange peuvent être remplacées individuellement sans remplacer l'ensemble du corps de vanne, prolongeant ainsi la durée de vie et réduisant vos coûts d'exploitation.
Équipée d'un dispositif de verrouillage ouvert-fermé intégré, cette vanne empêche efficacement un actionnement accidentel et pertes d'équipement ultérieures lors de cycles fréquents, ce qui en fait un composant idéal pour le contrôle des pipelines. Nous fournissons plusieurs options de matériaux, notamment l'acier inoxydable 304, l'acier inoxydable 316 et l'acier au carbone, avec des tailles allant de 1/4 de pouce à 6 pouces pour correspondre aux spécifications de votre pipeline.
Ce robinet à tournant sphérique verrouillable en 2 pièces détient des certifications internationales, notamment ISO9001 et CE, pour répondre pleinement à vos besoins. normes de qualité strictes.
La sécurité est notre principe de conception fondamental, reflété dans la structure de la tige anti-éruption. Si vous recherchez une qualité supérieure jumelé avec un coût compétitif, cette vanne est notre recommandation sincère.
Dimensions principales
| Taille | 1/4 pouces - 6 pouces |
| Classe de pression | CL150 |
| Nonrme de filetage | NPT、BSP |
| Pression maximale | 285PSI |
| Nonrmes de conception et de fabrication | ASME B16.34 |
| Tests et inspections | API598 |
| Conception spéciale | Dispositif de verrouillage, Tige anti-éjection |
| Plage de température | -25 ℃ ~ 150 ℃ |
| Matériau du corps | ASTM A351 CF8M (316) |
| Matériau de la balle | ASTM A182 F316 |
| Matériau de la tige | ASTM A182 F316 |
| Matériau du siège | RPTFE(PTFE+15%fv) |
| Possibilités | D'autres matériaux sont disponibles sur demande. |

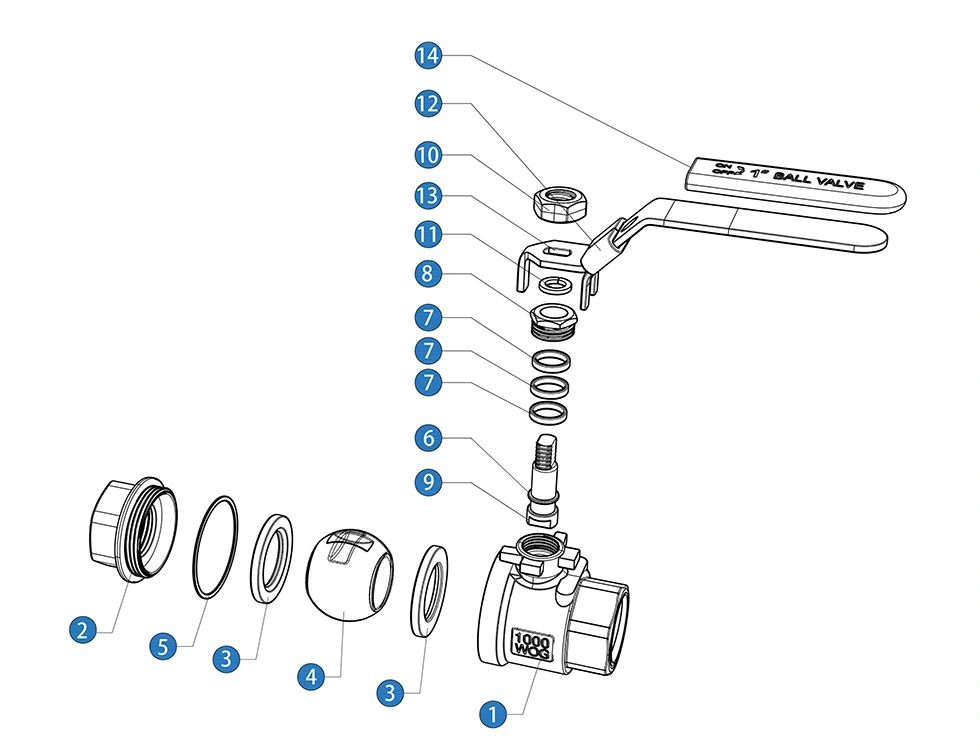

Paramètres du produit
| Non | Nonm | Matériel(*N/B) | |
| 1 | Corps | SS 316 | SS 304 |
| 2 | Capuchon | SS 316 | SS 304 |
| 3 | Siège à bille | PTFE | PTFE |
| 4 | Balle | SS 316 | SS 304 |
| 5 | Joint | PTFE | PTFE |
| 6 | Bague de friction | PTFE | PTFE |
| 7 | Garniture de tige | PTFE | PTFE |
| 8 | Glande | SS 316 | SS 304 |
| 9 | Tige | SS 316 | SS 304 |
| 10 | Nonix | SS 304 | SS 304 |
| 11 | Rondelle à ressort | SS 304 | SS 304 |
| 12 | Dispositif de verrouillage | SS 304 | SS 304 |
| 13 | Poignée | SS | SS |
| 14 | Manchon de poignée | PVC | PVC |
* N : extrémités filetées selon ANSI B 2.1 NPT
* B : extrémités filetées selon BS21 BSP

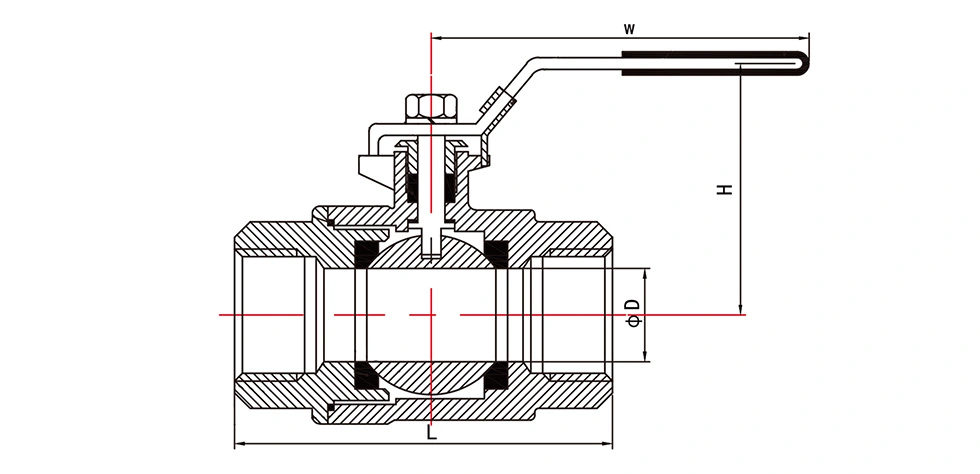

Dimensions générales :
| Taille | Dimensions (mm) | Poids (g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
VALEURS Kv
Kv (m3/h) = Débit d'eau en mètre cube par heure qui générera une chute de pression de 1 bar à travers la vanne
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Avantages
Ce robinet à tournant sphérique est parfaitement adapté aux lignes de production qui permettent de brefs temps d'arrêt pour l'entretien de routine.
Avantages des robinets à tournant sphérique verrouillables en 2 pièces par rapport aux robinets à boisseau sphérique monobloc
La conception à passage intégral offre une résistance à l'écoulement minimisée
Diverses options de connexion d'extrémité pour s'adapter à un large éventail de conditions de travail
Modèles haute pression disponibles avec une capacité de pression maximale supérieure
Avantages des robinets à boisseau sphérique verrouillables en 2 pièces par rapport aux robinets à boisseau sphérique verrouillables en 3 pièces
Stock important et délais de production plus courts
Des prix plus compétitifs pour les commandes en gros en gros
Pourquoi choisir Shangtai
Certifications complètes
Nons vannes sont fabriquées selon les normes ASME B16.34 et détiennent plusieurs certifications de base, notamment ISO9001 et CE.
Conception de produits plus robustes
Nons vannes utilisent plus de matériaux et des parois de corps plus épaisses que de nombreux produits courants sur le marché.
Réponse rapide
Nontre équipe technique est disponible 24h/24. Contactez-nous à tout moment pour des problèmes urgents.
Livraison mondiale rapide
L'expédition n'est organisée qu'une fois la production terminée et que tous les tests répondent aux normes en vigueur. Un bien établi le système logistique garantit une livraison rapide dans le monde entier.
FAQ
Quelle est la pression nominale maximale de ce robinet à tournant sphérique ?
La pression nominale maximale est de 6,3 MPa.
Quelle est la résistance maximale à la température de ce robinet à tournant sphérique ?
La résistance maximale à la température est de 280°C, en fonction des matériaux de la vanne et des conditions de fonctionnement.
Quel type d'emballage est utilisé pour les vannes ?
Chaque valve est emballée dans un carton intérieur ondulé épais, avec un boîtier en contreplaqué utilisé comme emballage extérieur pour protection pendant le transport.
Un robinet à bille 2 pièces avec dispositif de verrouillage peut-il être installé verticalement ?
Oui. Les robinets à tournant sphérique peuvent généralement être installés horizontalement ou verticalement, y compris avec la tige pointant vers le haut ou vers le haut. vers le bas, à condition que l'installation soit adaptée à la vanne et aux conditions de fonctionnement. L'actionneur ou la poignée doit également rester accessible pour le fonctionnement.
Qu'est-ce qu'une tige anti-éruption dans un robinet à tournant sphérique ?
Une tige anti-éruption est conçue pour empêcher la tige de vanne d'être éjectée du corps de vanne par un pression. Cette conception offre une sécurité supplémentaire pour les applications de contrôle de fluides haute pression.
Vos vannes sont-elles garanties ?
Shangtai offre une garantie d'un an et une assistance technique à vie après la période de garantie.
Y a-t-il une quantité minimum de commande (MOQ) ?
Le MOQ varie en fonction du modèle de vanne et des exigences de la commande. Veuillez nous contacter pour des informations spécifiques sur le MOQ.
