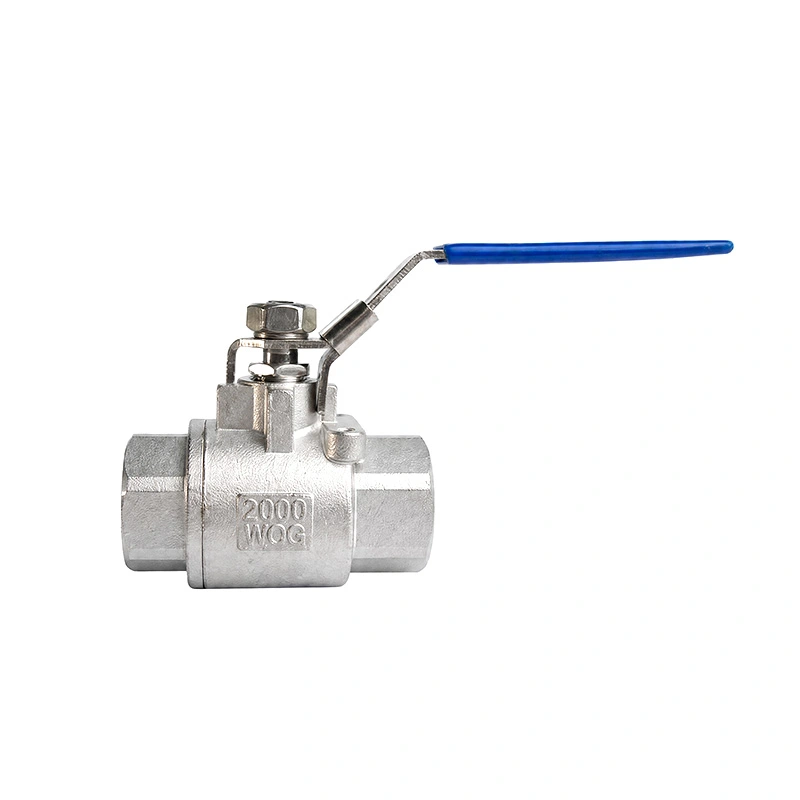

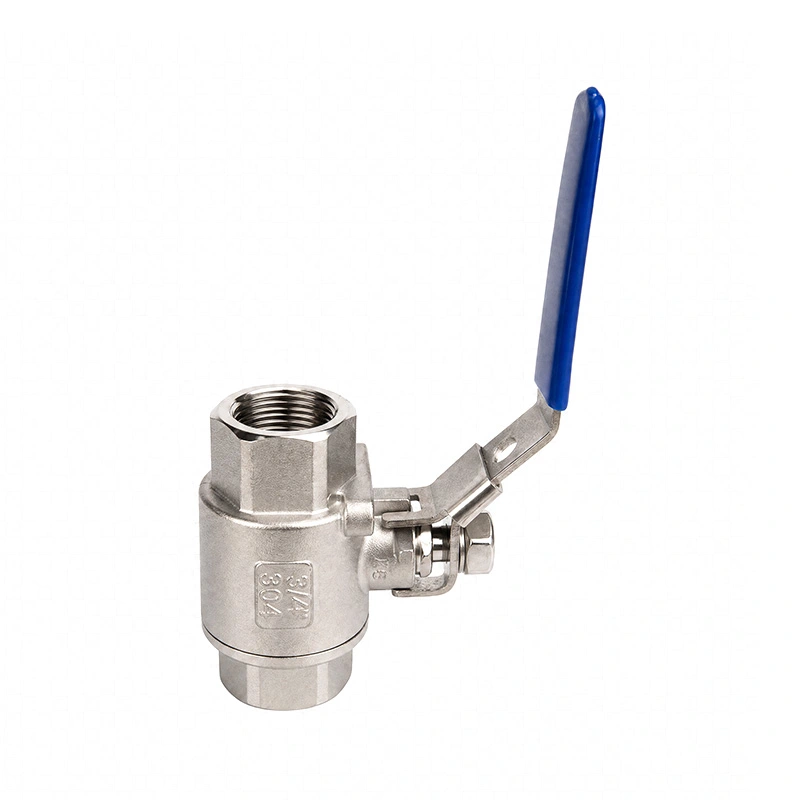

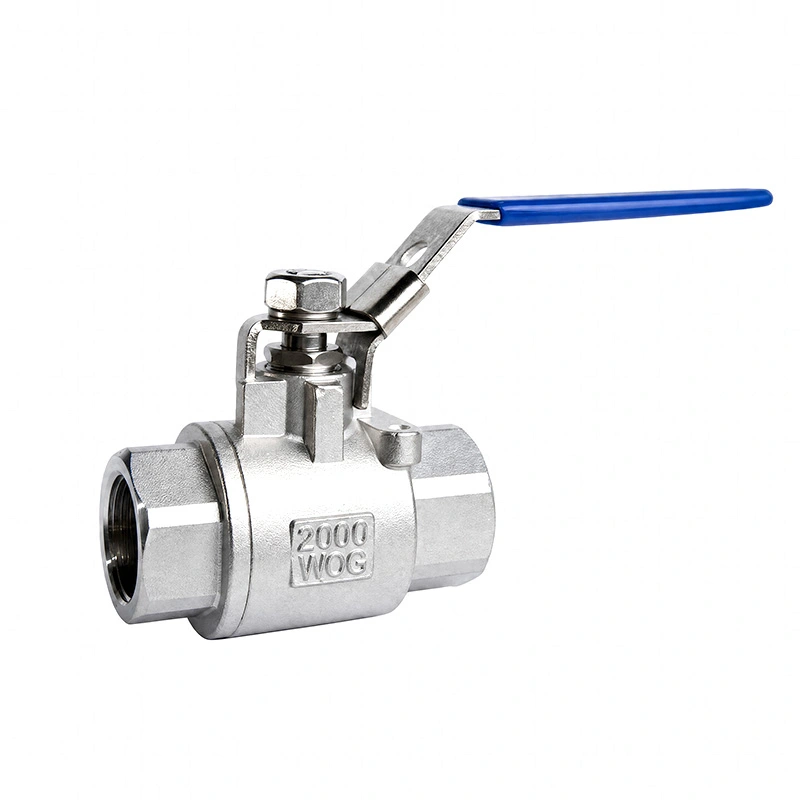

Robinet à boisseau sphérique 2 pièces 2000WOG avec dispositif de verrouillage

Le robinet à tournant sphérique Shangtai 2PC 2000WOG avec dispositif de verrouillage est conçu pour les applications d'arrêt où une pression plus élevée une capacité et un fonctionnement contrôlé de la poignée sont nécessaires. Le corps de vanne en deux parties, la poignée de verrouillage et le filetage La connexion le rend adapté à une gamme de systèmes de contrôle de fluides industriels.

La valve est couramment utilisée avec de l'eau, de l'huile, du gaz, de l'air comprimé et d'autres fluides compatibles sous une protection anti-choc appropriée. conditions de service. Son indice 2000WOG offre une plage de pression plus élevée que les robinets à tournant sphérique basse pression standard, tandis que le dispositif de verrouillage aide à maintenir la poignée dans la position ouverte ou fermée sélectionnée.

Comparé à certaines conceptions de robinets à bille forgés, ce modèle offre une alternative pour les applications où le Les exigences spécifiées en matière de pression, de température, de matériaux et de connexion se situent dans les conditions nominales de la vanne. Pour applications autour de 1200 PSI, la vanne peut être envisagée en fonction des conditions de travail réelles et de la sécurité requise marge.

Shangtai Valve fabrique ce robinet à tournant sphérique et gère le processus de production et d'inspection en usine. Le la vanne est fabriquée conformément aux exigences des normes ISO 17292 et API 608, avec des tests et une inspection basés sur l'API 598. Les certificats CE et ISO 9001 sont disponibles.

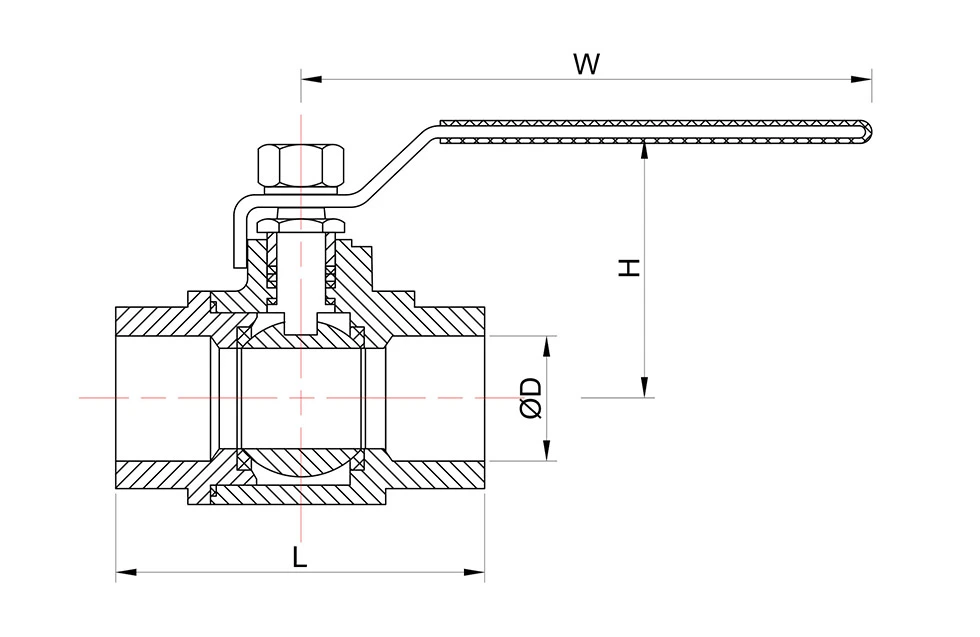

Dimensions principales

* N : extrémités filetées selon ANSl B 2.1 NPT
* B : extrémités filetées selon BS21 BSP

Applications

Ce robinet à tournant sphérique est utilisé dans les systèmes et équipements de contrôle des fluides industriels où le service d'arrêt fileté est requis. Les applications typiques incluent :

Systèmes de traitement de l'eau

Oléoducs et gazoducs

Traitement chimique

Systèmes d'air comprimé

Équipement industriel

Systèmes CVC

Applications marines

Systèmes généraux de contrôle des fluides

Équipement monté sur patins

Entretien des machines et des installations

La vanne peut être utilisée avec de l'eau, du pétrole, du gaz et d'autres fluides compatibles dans les limites de pression et de température spécifiées. gamme. Pour les fluides corrosifs, les fluides spéciaux ou les conditions en dehors des valeurs nominales indiquées, le matériau et la vanne la configuration doit être confirmée avant la sélection.

Principales fonctionnalités

Pression nominale 2000WOG

La cote 2000WOG offre une capacité de pression plus élevée que les robinets à tournant sphérique basse pression standard. Le réel La pression de service admissible dépend de la taille de la vanne, de la température, du fluide et des valeurs pression-température applicables.

Poignée de verrouillage

Le dispositif de verrouillage permet de fixer la poignée dans la position sélectionnée, contribuant ainsi à réduire les risques involontaires de la vanne. fonctionnement pendant l’utilisation et l’entretien.

Corps de vanne en deux pièces

La construction du corps en deux parties offre une configuration pratique pour les systèmes de tuyauterie industrielle filetée et applications d'arrêt.

Construction en acier inoxydable

La configuration répertoriée utilise ASTM A351 CF8M (316) pour le corps, ASTM A182 F316 pour la bille et la tige, et RPTFE pour le siège. D'autres options matérielles sont disponibles sur demande.

Connexions filetées

Des normes de filetage NPT et BSP sont disponibles. La connexion appropriée doit être sélectionnée en fonction de l'existant système de tuyauterie et exigences d’installation.

Nonrmes de fabrication et de test

La vanne est conçue et fabriquée conformément aux exigences des normes ISO 17292 et API 608, avec inspection et tests basé sur API 598. Les valeurs pression-température sont référencées à ASME B16.34.

Fabrication et inspection en usine

Shangtai Valve fabrique le produit et gère la production, l'assemblage et l'inspection en usine. Inspection comprend des contrôles dimensionnels, d'assemblage et de pression ou de fuite conformément aux exigences applicables avant expédition.

FAQ

Q1 : Que signifie 2000WOG pour un robinet à tournant sphérique 2 pièces 2000WOG avec dispositif de verrouillage ?

2000WOG fait référence à la pression nominale pour le service d'eau, de pétrole et de gaz dans des conditions appropriées sans choc. Le réel La pression de service admissible doit être confirmée en fonction de la taille de la vanne, de la température, du fluide et des paramètres applicables. indice de pression-température.

Q2 : Quel est le but du dispositif de verrouillage ?

Le dispositif de verrouillage aide à maintenir la poignée de la vanne dans la position ouverte ou fermée sélectionnée et réduit le risque de fonctionnement involontaire lors de l'utilisation ou de l'entretien.

Q3 : Cette vanne peut-elle être utilisée à la place d’un robinet à tournant sphérique forgé ?

Il peut être pris en compte lorsque les spécifications de pression, de température, de matériau et de connexion de la vanne répondent aux exigences de service. exigences. Pour les applications à haute pression, haute température ou critiques, les conditions de fonctionnement doivent être confirmé avant la sélection.

Q4 : Quels fluides ce robinet à bille peut-il gérer ?

Il est couramment utilisé avec de l’eau, du pétrole, du gaz, de l’air comprimé et d’autres fluides industriels compatibles. Pour les produits corrosifs ou Médias spéciaux, les informations sur le fluide doivent être fournies pour confirmer les matériaux appropriés et la configuration de la vanne.

Q5 : Quelles normes sont utilisées pour cette vanne ?

La vanne est fabriquée conformément aux exigences ISO 17292 et API 608. L'inspection et les tests sont basés sur l'API 598, tandis que les valeurs pression-température font référence à l'ASME B16.34.

Q6 : Avez-vous les certificats CE et ISO 9001 ?

Oui. Les certificats CE et ISO 9001 sont disponibles. La documentation pertinente peut être fournie en fonction du produit et exigences de commande.

Q7 : Êtes-vous le fabricant ?

Oui. Shangtai Valve fabrique la vanne et gère les processus de production, d'assemblage et d'inspection associés à son usine de Wenzhou, en Chine.
