1 robinet à tournant sphérique

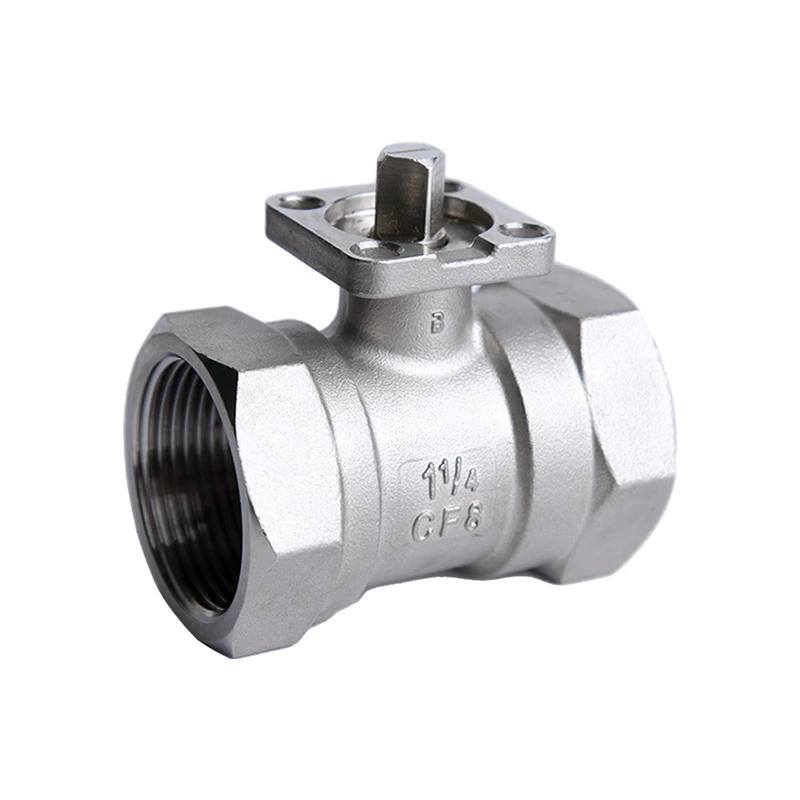

1 robinet à tournant sphérique à montage direct en acier inoxydable
Shangtai Valve is a professional source manufacturer of 1PC Stainless Steel Direct Mount Ball Valve, designed for applications requiring actuators or other accessories. Tous les matériaux des vannes sont testés au spectromètre pour vérifier la teneur en nickel et en chrome. Sizes from 1/2”to 2” are available, with multiple material options.It provides a reliable solution for OEM equipment manufacturers, distributors and industrial fluid control projects.
Lorsqu'un robinet à tournant sphérique manuel traditionnel est équipé d'un actionneur, des supports et raccords supplémentaires peuvent être nécessaires pour le montage et l'alignement. Cela peut rendre l'installation plus compliquée et nécessiter un ajustement supplémentaire entre le vanne et actionneur.
La conception à montage direct de la vanne Shangtai fournit une interface de montage de l'actionneur sur la vanne, réduisant ainsi le besoin de composants de montage supplémentaires. La connexion compacte de la vanne à l'actionneur contribue également à simplifier l'installation et maintenir une transmission précise.
Ce robinet à tournant sphérique à montage direct en acier inoxydable 1 pièce a été développé en réponse aux exigences des clients étrangers pour un vanne monobloc compatible avec les actionneurs. Shangtai a développé l'outillage et optimisé la structure de la vanne sur la base de ces exigences de candidature.
La vanne convient aux équipements industriels et aux systèmes automatisés de contrôle des fluides où une vanne compacte et une connexion à l'actionneur est requise.
Paramètres du produit
| Dimensions principales : | 1/4" - 2" |
| Classe de pression : | CL150 |
| Nonrme de filetage : | NPT、BSP |
| Pression MAXIMALE : | 285PSI |
| Nonrmes de conception et de fabrication : | ASME B16.34 |
| Tests et inspections : | API598 |
| Conception spéciale : | Dispositif de verrouillage, Tige anti-éjection |
| Indices de pression et de température : | ASME B16.34 |
| Type de ports : | Port réduit |
| Plage de température : | -25 ℃ ~ 150 ℃ |
| Matériau du corps : | ASTM A351 CF8M (316) |
| Matériau de la balle : | ASTM A182 F304 |
| Matériau de la tige : | ASTM A182 F304 |
| Matériau du siège : | RPTFE(PTFE+15%fv) |
| Possibilités : | D'autres matériaux sont disponibles sur demande. |

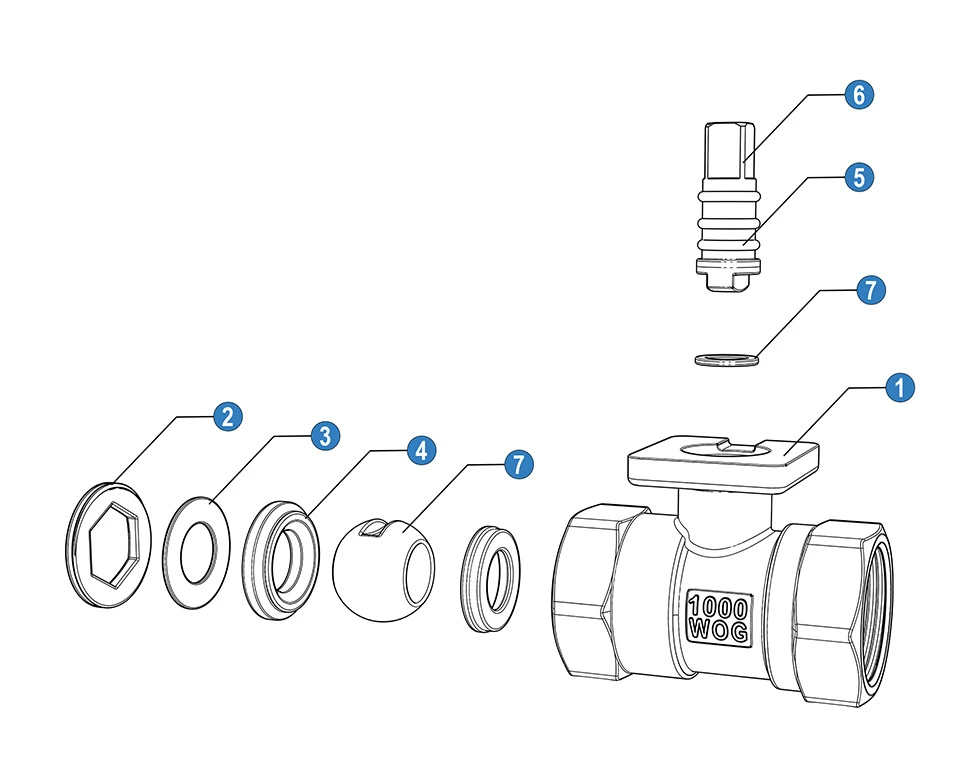

| Non | Nonm | Matériel(*N/B) | |
| 1 | Corps | SS 316 | SS 304 |
| 2 | Capuchon | SS 316 | SS 304 |
| 3 | Rondelle | SS 316 | SS 304 |
| 4 | Siège à bille | PTFE | PTFE |
| 5 | Joint torique | PTFE | PTFE |
| 6 | Tige | SS 316 | SS 304 |
| 7 | Balle | SS 316 | SS 304 |
| 8 | Bague de friction | PTFE | PTFE |
* N : extrémités filetées selon ANSI B 2.1 NPT
* B : extrémités filetées selon BS21 BSP

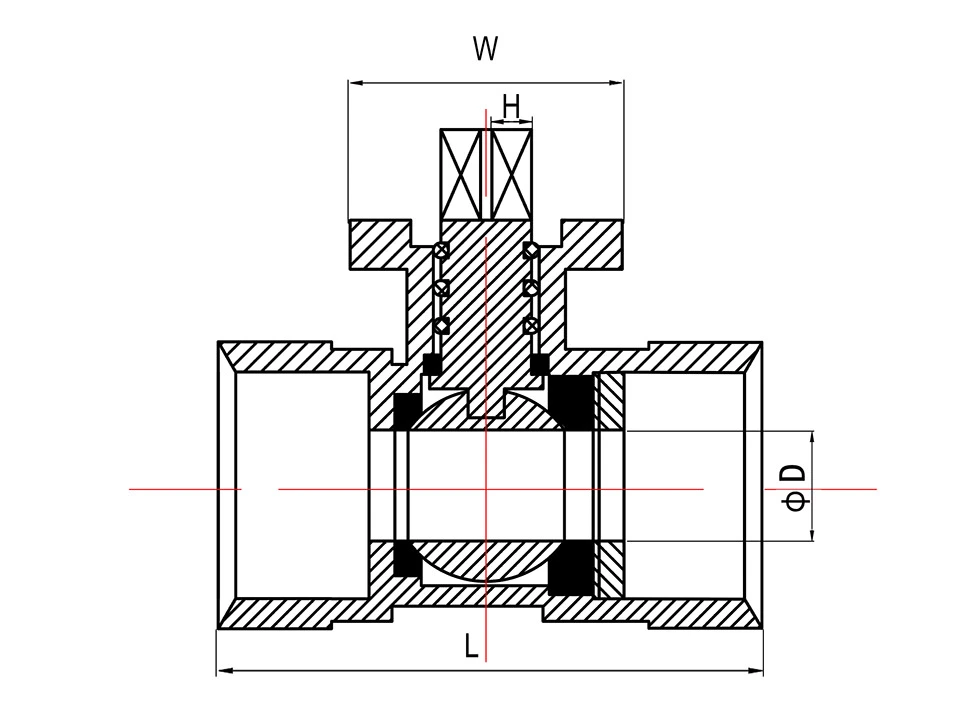

| Taille | Dimensions (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
VALEURS Kv
Kv = Le débit d'eau en mètre cube par heure qui générera une chute de pression de 1 bar à travers le soupape.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Avantages d'ingénierie
Solution de montage d'actionneur intégrée
La plate-forme de montage ISO intégrée permet une connexion directe avec les actionneurs, réduisant ainsi le besoin de supports externes et minimiser les composants d'installation.
Pour les équipementiers, cela signifie :
- Processus d'assemblage plus rapide
- Conception d'équipement plus propre
- Coût d'installation réduit
Optimisé pour la fabrication d'équipements OEM
Contrairement aux vannes à bille manuelles standard, cette vanne à bille à montage direct en acier inoxydable 1 pièce est conçue avec automatisation. l'intégration à l'esprit. Il aide les clients OEM à développer des équipements compacts avec moins de composants externes et plus faciles à utiliser. accès pour l'entretien.
Traçabilité et fiabilité des matériaux
Nonus effectuons des tests au spectromètre sur les matériaux en acier inoxydable pour vérifier la teneur en nickel et en chrome avant production, garantissant des performances matérielles constantes.
Les options disponibles en acier inoxydable offrent une résistance fiable à la corrosion pour les applications de fluides industriels.
Structure de vanne monobloc compacte
La conception du corps monobloc offre :
- Risque de fuite réduit
- Entretien simple
- Installation peu encombrante
Il convient aux équipements où l'espace d'installation et la fiabilité à long terme sont importants.
Fabrication de précision pour un fonctionnement stable
Chaque vanne est fabriquée avec une technologie d'usinage de précision pour maintenir des dimensions précises, un fonctionnement fluide et performances de connexion fiables dans des conditions de travail industrielles.
Applications typiques
Équipement industriel automatisé
Utilisé comme composant compact de contrôle de débit dans les machines nécessitant un fonctionnement de vanne piloté par un actionneur.
Systèmes de contrôle de processus
Convient aux pipelines industriels où un contrôle automatique de l'ouverture et de la fermeture est requis.
Équipement de traitement de l'eau
Appliqué dans les systèmes de filtration et de purification avec gestion automatisée des fluides.
Équipement CVC
Fournit une commutation de débit et un contrôle d'arrêt fiables pour les systèmes liés au CVC.
Équipement pharmaceutique et chimique
Convient aux applications nécessitant une construction en acier inoxydable et un contrôle stable des fluides.
Assistance OEM de Shanghai
Shangtai Valve fournit des solutions de vannes personnalisées pour les clients mondiaux, notamment :
- Sélection des matériaux en fonction des conditions de travail
- Tailles personnalisées et normes de connexion
- Prise en charge de la marque OEM
- Capacité de production en vrac
FAQ
Pourquoi choisir un robinet à tournant sphérique à montage direct au lieu d'un robinet à tournant sphérique standard ?
Un robinet à tournant sphérique à montage direct est conçu pour les applications d'automatisation. Il permet d'installer directement les actionneurs, réduisant les composants supplémentaires et simplifiant l’assemblage du système.
Quel type d'actionneurs peut être installé sur ce robinet à tournant sphérique à montage direct en acier inoxydable 1 pièce ?
La vanne peut être associée à des actionneurs pneumatiques et électriques via la plate-forme de montage ISO.
Cette valve est-elle adaptée aux équipements OEM ?
Oui. La structure compacte et la conception prête à l'actionneur le rendent adapté aux fabricants de machines et à l'automatisation. intégrateurs de systèmes.
Comment Shangtai Valve contrôle-t-elle la qualité des matériaux ?
Les matériaux bruts en acier inoxydable sont vérifiés par des tests au spectromètre pour vérifier la composition et maintenir la production. cohérence.
