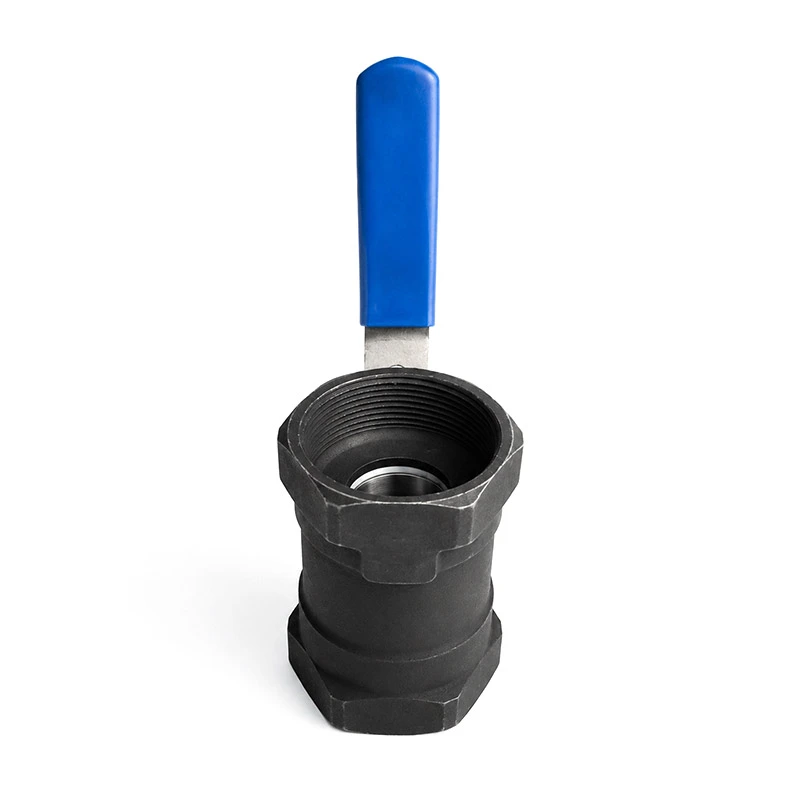

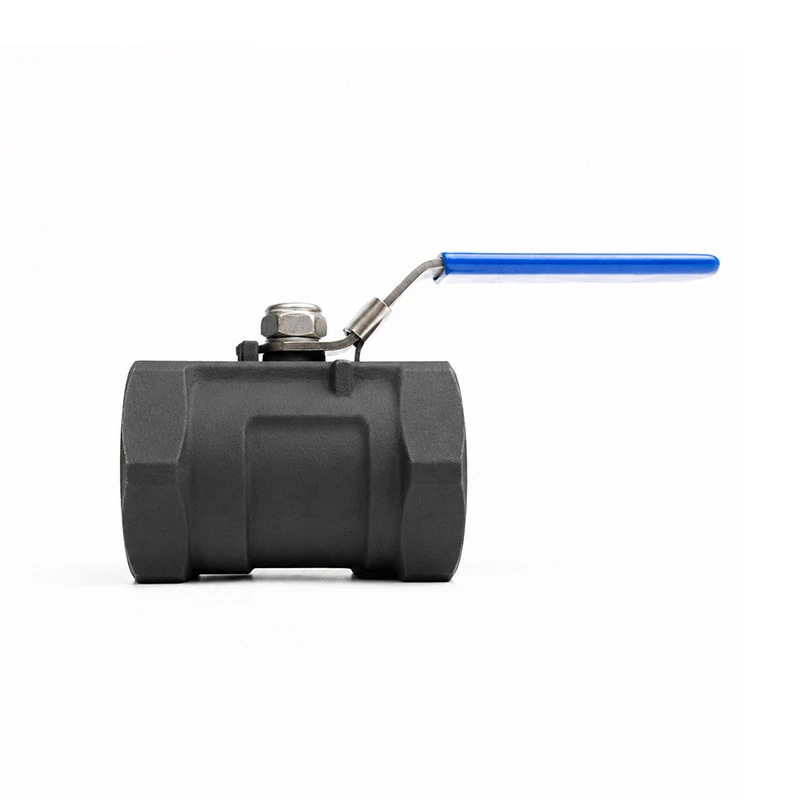

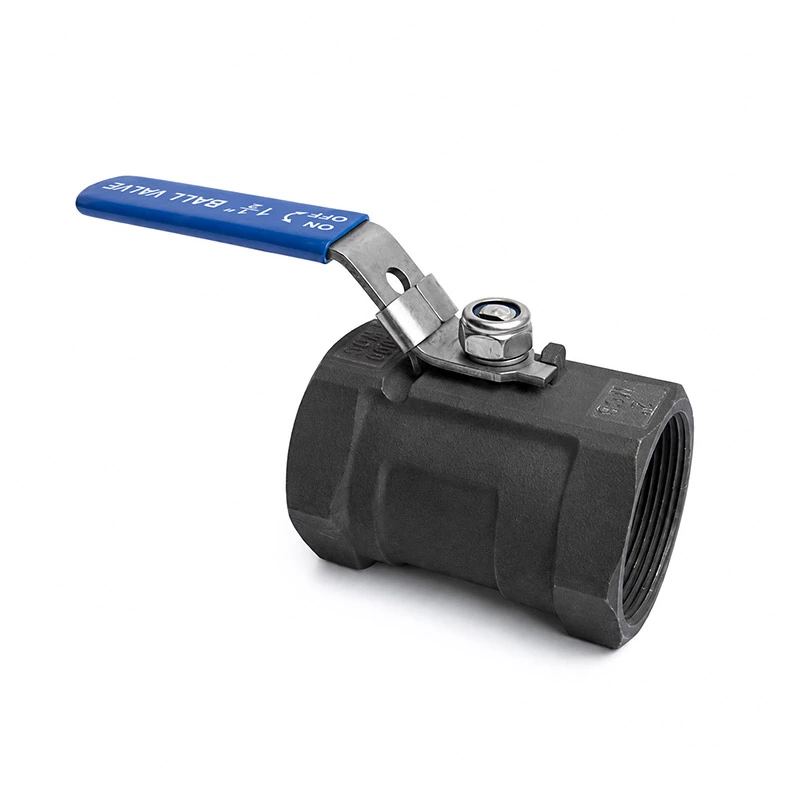

1 robinet à tournant sphérique en acier au carbone avec dispositif de verrouillage

Le robinet à tournant sphérique en acier au carbone 1 pièce avec dispositif de verrouillage combine une structure de corps solide avec un mécanisme de verrouillage pratique, aidant les opérateurs à maintenir un contrôle de débit stable et à réduire le risque de mauvais fonctionnement.

Par rapport aux structures de vannes multipièces, la conception du corps en une seule pièce offre un profil compact et moins de potentiel. points de fuite externes. La construction en acier au carbone offre une excellente résistance mécanique et une excellente rentabilité, ce qui rend cette vanne adaptée aux applications industrielles générales où l'acier inoxydable n'est pas requis.

Principe de fonctionnement du produit

La vanne utilise un mécanisme à bille quart de tour pour contrôler le débit du fluide.

Lorsque la poignée est tournée parallèlement au pipeline, l'alésage de la bille s'aligne avec le chemin d'écoulement, permettant ainsi au milieu à traverser. Lorsque la poignée est tournée de 90 degrés, la boule tourne perpendiculairement à la direction du flux, bloquer le passage et couper le flux.

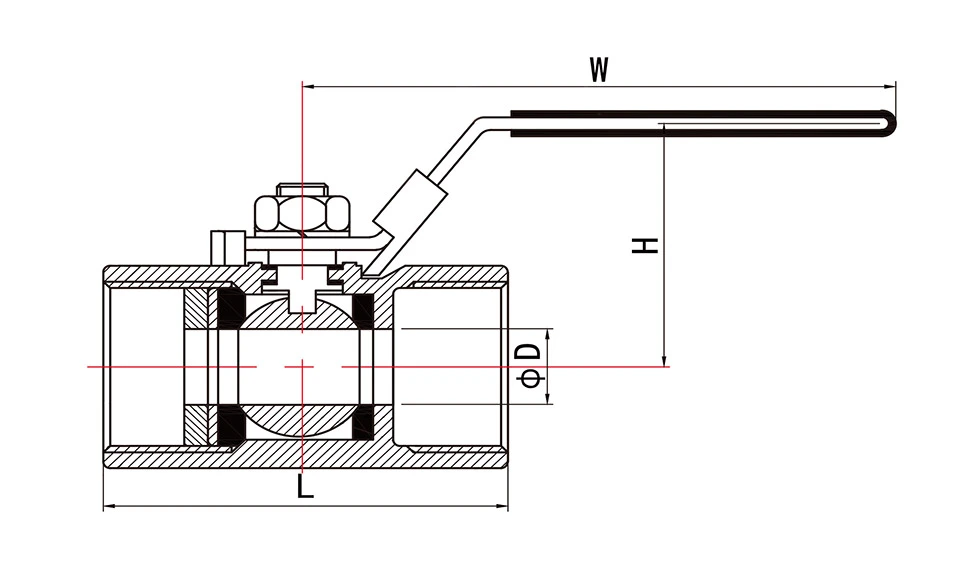

Paramètres du produit

VALEURS KvPerdida de carga de 1 bar.across the valve.

Kv = Le débit d'eau en mètre cube par heure qui générera une chute de pression de 1 bar.

* N : extrémités filetées selon ANSI B 2.1 NPT
* B : extrémités filetées selon BS21 BSP

Avantages

Conception du corps 1 pièce

Structure compacte avec moins de joints de corps, contribuant ainsi à réduire les points de fuite potentiels.

Résistance de l'acier au carbone

Fournit de solides performances mécaniques pour les applications de pipelines industriels.

Poignée verrouillable pour un contrôle de sécurité

Prend en charge des procédures de maintenance plus sûres.

Performance d'arrêt fiable

La bille de précision et les sièges d'étanchéité garantissent des performances d'étanchéité stables lorsqu'ils sont correctement sélectionnés et installés.

Fonctionnement rapide en quart de tour

Une opération simple à 90 degrés permet une ouverture et une fermeture rapides.

Alternative économique à l'acier inoxydable

Idéal pour les milieux non corrosifs où une résistance élevée et un coût économique sont requis.

Plusieurs options de configuration

Disponible avec différentes tailles, connexions d'extrémité, pressions nominales, matériaux d'étanchéité et traitements de surface selon les besoins de l'application.

Suggestions de sélection

Lorsque vous choisissez un robinet à tournant sphérique en acier au carbone 1 pièce avec dispositif de verrouillage, tenez compte des points suivants :

Compatibilité moyenne

Confirmez si le matériau de la vanne et le matériau d'étanchéité conviennent au fluide, tel que l'eau, le pétrole, le gaz ou air comprimé.

Pression nominale

Sélectionnez la vanne en fonction de la pression de service réelle et de la classe de pression du système.

Température de travail

Choisissez les matériaux de siège et de joint appropriés en fonction de la plage de températures de fonctionnement.

Taille de la vanne

Faites correspondre la taille de la vanne avec le diamètre du pipeline pour garantir une capacité de débit appropriée.

Type de connexion de fin

Sélectionnez des types de connexions filetées, à brides, soudées ou personnalisées en fonction de la conception du pipeline.

Type de port

Un port complet est recommandé lorsqu’une chute de pression plus faible est requise. Un port réduit peut être sélectionné pour une installation compacte et la rentabilité.

Exigence de verrouillage

Confirmez si la vanne doit être verrouillée en position ouverte, en position fermée ou les deux.

Protection des surfaces

Pour les environnements extérieurs ou humides, un revêtement adapté ou un traitement anticorrosion est recommandé.

Comparaison de produits

Processus d'inspection de la qualité

Nontre processus d’inspection de qualité est conçu pour garantir des performances stables et une livraison fiable.

Inspection des matières premières

La qualité des matériaux, l'apparence et les certificats sont vérifiés avant la production.

Contrôle dimensionnel

Les dimensions clés sont mesurées pendant et après l'usinage.

Inspection des composants

La bille, la tige, les sièges, les joints et les pièces de verrouillage sont inspectés avant l'assemblage.

Contrôle de l'assemblage

La vanne est assemblée selon les exigences techniques et le fonctionnement de la poignée est vérifié.

Test de pression

Les tests de coque et les tests d'étanchéité des sièges sont effectués conformément aux normes applicables ou aux exigences du client.

Test de fonction de verrouillage

Le dispositif de verrouillage est vérifié pour garantir un fonctionnement fluide et un positionnement sécurisé.

Inspection des surfaces et des marquages

Le revêtement, la finition de surface, le marquage du produit et les détails de la plaque signalétique sont vérifiés.

Inspection finale et contrôle de l'emballage

Chaque vanne est inspectée avant l'emballage pour garantir qu'elle répond aux exigences de la commande.

Pourquoi nous choisir

- Fournisseur expérimenté de produits de vannes industrielles
- Contrôle de qualité stable depuis l'inspection des matériaux jusqu'aux tests finaux
- Personnalisation flexible pour la taille, la pression, la connexion, le matériau d'étanchéité et le traitement de surface
- Prise en charge de la marque OEM, des emballages personnalisés et des commandes de projets
- Réponse rapide pour le devis, la confirmation technique et le support après-vente
- Emballage et documentation prêts à l'exportation disponibles sur demande

FAQ

Q1 : Qu’est-ce qu’un robinet à tournant sphérique monobloc ?

Un robinet à tournant sphérique monobloc utilise une structure de corps compacte en une seule pièce. Il comporte moins de joints de corps que les modèles multipièces, aidant à réduire les éventuels points de fuite externes.

Q2 : Quel est le but du dispositif de verrouillage ?

Le dispositif de verrouillage permet de sécuriser la poignée avec un cadenas en position ouverte ou fermée, contribuant ainsi à éviter opération accidentelle.

Q3 : Pour quels médias cette vanne peut-elle être utilisée ?

Il est couramment utilisé pour les fluides compatibles tels que l'eau, le pétrole, le gaz, l'air comprimé et d'autres fluides non corrosifs. Pour des milieux corrosifs, de l'acier inoxydable ou des matériaux spéciaux peuvent être recommandés.

Q4 : La vanne peut-elle être verrouillée en position ouverte et fermée ?

Selon la conception de la poignée et de la plaque de verrouillage, la vanne peut être configurée pour se verrouiller dans la position requise. Veuillez confirmer vos exigences de verrouillage avant de commander.

Q5 : Quels types de connexion sont disponibles ?

Les options courantes incluent des connexions filetées, à brides, soudées ou personnalisées en fonction de la conception de la vanne et demande.

Q6 : L’acier au carbone est-il adapté à une utilisation en extérieur ?

L'acier au carbone peut être utilisé à l'extérieur avec un revêtement approprié ou un traitement anticorrosion. Pour les produits hautement corrosifs environnements, une protection supplémentaire ou de l’acier inoxydable peut être nécessaire.

Q7 : Quelles informations sont nécessaires pour un devis ?

Veuillez fournir la taille de la vanne, la pression nominale, le type de connexion, le fluide, la température de fonctionnement, la quantité et tout élément spécial. exigences.
