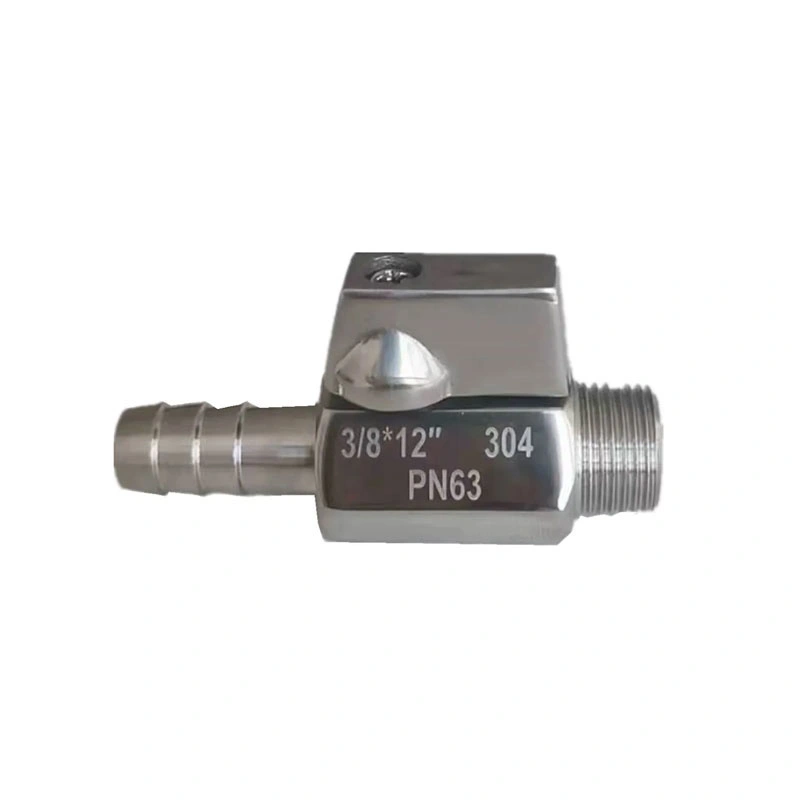

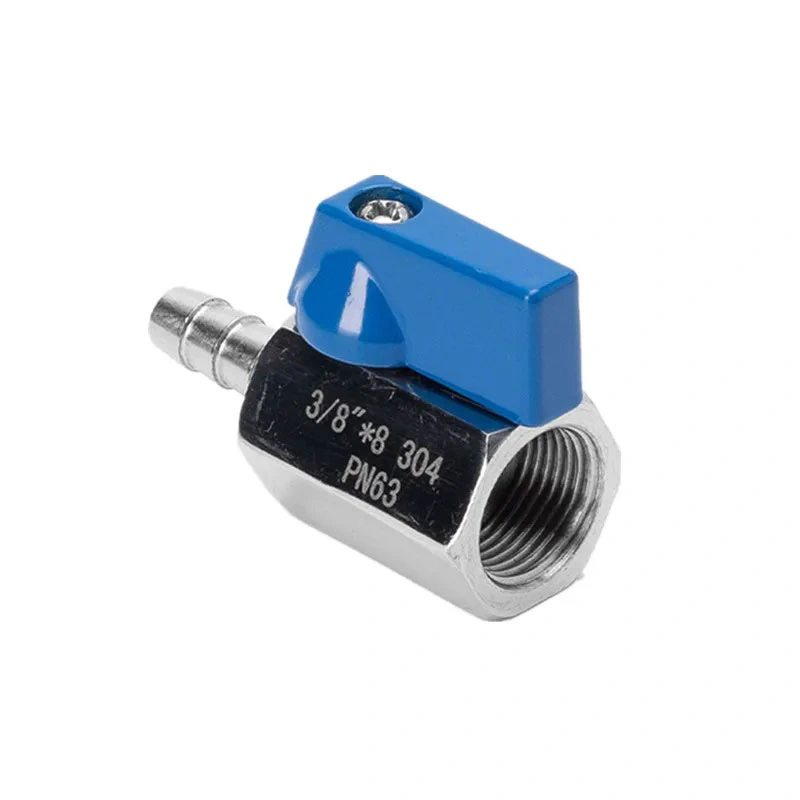

Mini robinet à tournant sphérique de tuyau de mamelon fileté en acier inoxydable

Les conduites de fluide compactes nécessitent souvent une vanne capable de connecter des canalisations filetées et des tuyaux flexibles dans un espace d'installation limité. Le mini robinet à tournant sphérique pour tuyau à mamelon fileté en acier inoxydable combine un mamelon fileté avec un raccord de tuyau en un seul assemblage, offrant un contrôle marche/arrêt pratique grâce à un mécanisme de fonctionnement quart de tour. Sa configuration compacte convient aux configurations d'équipements et de tuyauterie où l'espace est restreint.

Dimensions principales

Structure et fonctionnalités du produit

Raccordement fileté et tuyau

La vanne combine un raccord fileté avec un raccord de tuyau en un seul ensemble compact. Le côté fileté peut être connecté à des composants de tuyauterie compatibles NPT ou BSP, tandis que le côté raccord est destiné à un tuyau flexible et un agencement de colliers de serrage appropriés. Le diamètre intérieur du tuyau et les dimensions de raccordement doivent être confirmés avant l'installation.

Construction en acier inoxydable 316

Le corps de la vanne est spécifié comme ASTM A351 CF8M (316), la norme ASTM A182 F316 étant utilisée pour la bille et la tige. Cette construction en acier inoxydable convient aux applications où la compatibilité des matériaux et la résistance à la corrosion sont requises. L'adéquation réelle dépend du fluide de travail, de la concentration, de la température et d'autres conditions de service.

Arrêt quart de tour

Le mécanisme à bille permet une ouverture et une fermeture quart de tour. La position de la poignée indique l'état de fonctionnement de la vanne, ce qui permet d'utiliser la vanne pour une isolation marche/arrêt simple dans des systèmes fluidiques compacts. Cette vanne est destinée au service d'arrêt plutôt qu'à une régulation précise du débit.

Siège RPTFE

Le siège standard est en RPTFE (PTFE+15%fv). Le matériau du siège doit être vérifié par rapport au fluide de traitement et à la température de fonctionnement avant la sélection. Différentes combinaisons de matériaux peuvent être envisagées pour les applications nécessitant une compatibilité chimique ou thermique spécifique.

Sélection de filetage et de connexion de tuyau

NPT et BSP sont des normes de filetage différentes et ne doivent pas être considérées comme interchangeables. Le filetage de la vanne doit correspondre au raccord correspondant ou au raccordement de la canalisation. Lors du raccordement du raccord de tuyau, sélectionnez un tuyau avec un diamètre interne compatible et utilisez un collier ou une méthode de connexion appropriée aux conditions de fonctionnement.

Pour les équipements avec un espace limité, vérifiez les dimensions globales de la vanne et le jeu de la poignée avant l'installation. Le tuyau doit également être acheminé sans flexion, torsion ou charge externe excessive sur le raccord de la vanne.

Scénarios d'application

Le mini robinet à tournant sphérique pour tuyau à mamelon fileté en acier inoxydable convient aux conduites de fluide compactes où un raccordement de tuyau et un arrêt manuel sont requis. Les applications typiques incluent :

Conduites d'alimentation en eau et de drainage

Air comprimé et équipements pneumatiques

Matériel de filtration, de refroidissement et de nettoyage

Raccordements de pompe et sorties de vidange

Matériel d'échantillonnage et de laboratoire

Systèmes d'irrigation et de pulvérisation

Équipement de manutention de fluides industriels légers

Installation et entretien

Avant l'installation, confirmez la taille de la vanne, le type de filetage NPT ou BSP, la taille du raccord de tuyau, la pression de service et la température. Nettoyez les raccords et assurez-vous que les surfaces d'étanchéité sont exemptes de saletés ou de particules étrangères. Les raccords filetés doivent être serrés en utilisant une méthode appropriée sans appliquer de force excessive sur le corps de la vanne.

Après l'installation, vérifiez le raccordement du tuyau et le joint fileté lors de la mise en service du système. Actionnez la poignée sur toute sa plage d’un quart de tour pour confirmer un mouvement fluide. Avant l'entretien, isolez la vanne de la source de pression et évacuez la pression résiduelle de la conduite connectée.

Considérations relatives à la pression et à la température

La pression maximale indiquée est de 285 psi et la plage de température spécifiée est de -25 ℃ ~ 150 ℃. Ces valeurs doivent être prises en compte avec la taille de la vanne, le fluide de travail et la pression-température nominale applicable. Les conditions de fonctionnement réelles doivent être confirmées avant que la vanne ne soit installée dans le système.

Documentation technique

Des dessins de produits et des spécifications techniques peuvent être fournis pour la confirmation des dimensions et la sélection du projet. Les informations sur les matériaux, les dossiers d'inspection et autres documents produits applicables peuvent également être organisés en fonction de la configuration de la vanne et des exigences de la commande.

FAQ

Q1 : À quoi sert un mini robinet à bille pour tuyau à mamelon fileté en acier inoxydable ?

A Mini robinet à tournant sphérique de tuyau de mamelon fileté en acier inoxydableest utilisé pour le contrôle manuel marche/arrêt dans les systèmes fluides compacts qui combinent un raccord de canalisation fileté avec un raccord de tuyau flexible. Il peut être utilisé avec de l'eau, de l'air, de l'huile et d'autres fluides compatibles dans les limites de fonctionnement spécifiées.

Q2 : La valve peut-elle se connecter directement à un tuyau flexible ?

Le côté mamelon est conçu pour être connecté à un tuyau compatible à l’aide d’un raccord de tuyau et d’un agencement de colliers de serrage appropriés. La taille du tuyau, le diamètre interne et la méthode de raccordement doivent être adaptés aux dimensions de la vanne et aux conditions de fonctionnement.

Q3 : Les versions NPT et BSP sont-elles disponibles ?

Oui. Les normes de filetage répertoriées sont NPT et BSP. Le type de filetage requis doit être spécifié lors de la commande afin qu'il corresponde au tuyau, au raccord ou à la connexion de l'équipement correspondant.

Q4 : Cette vanne est-elle adaptée aux systèmes à air comprimé ?

Oui, cela peut être envisagé pour les applications d’air comprimé compatibles dans les limites de pression et de température spécifiées. La taille de la vanne, la méthode de connexion et les matériaux d'étanchéité doivent être vérifiés par rapport aux exigences réelles du système pneumatique.

Q5 : Quel matériau est utilisé pour le corps de la vanne ?

Le matériau du corps standard est ASTM A351 CF8M (316). La bille et la tige sont en ASTM A182 F316, tandis que le siège est en RPTFE (PTFE+15 %fv). D'autres matériaux sont disponibles sur demande.

Q6 : Puis-je demander un dessin avant de passer une commande ?

Oui. Des dessins dimensionnels et des spécifications techniques peuvent être fournis pour confirmer la taille de la vanne, le type de filetage, le raccordement du tuyau et les dimensions d'installation avant la production.

Q7 : Quelles informations sont nécessaires pour la sélection des vannes ?

Veuillez fournir la taille requise, la norme de filetage NPT ou BSP, la taille du tuyau, le fluide de travail, la pression, la température et les exigences d'installation. Ces informations permettent de confirmer la configuration de vanne appropriée.
