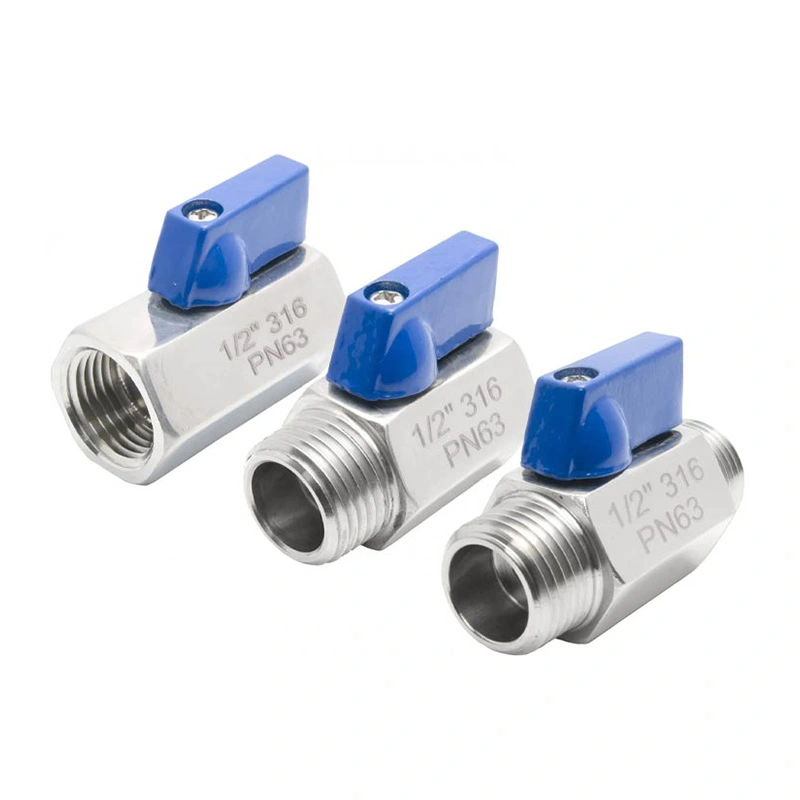

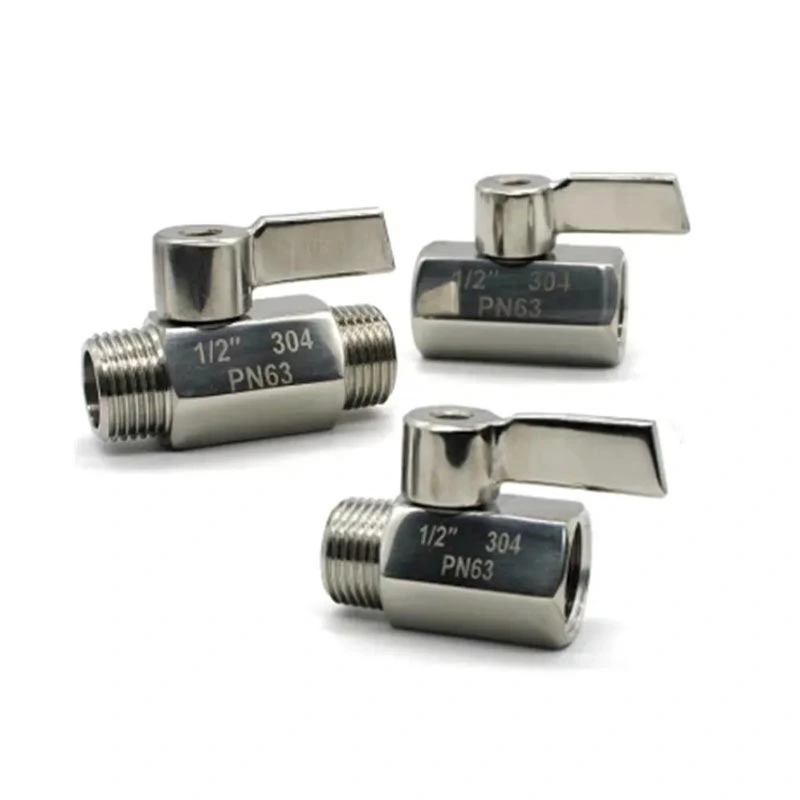

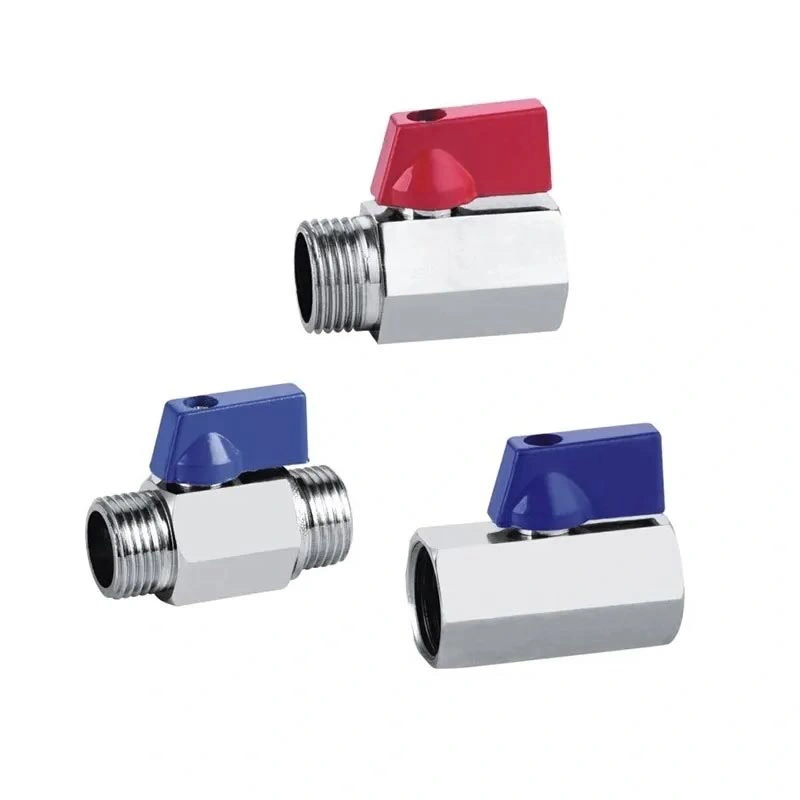

Mini robinet à tournant sphérique en acier inoxydable

Le mini robinet à tournant sphérique en acier inoxydable est conçu pour les tuyauteries et les équipements compacts où l'espace est limité mais où un robinet d'arrêt quart de tour est requis. Son corps en acier inoxydable, ses connexions filetées NPT ou BSP et sa poignée de commande compacte le rendent adapté aux petits assemblages de canalisations, aux instruments et aux équipements de manipulation de fluides. La vanne peut être sélectionnée en fonction de la pression, de la température, du fluide et des spécifications de connexion requises.

Dimensions principales

Structure et fonctionnalités du produit

Fonctionnement compact quart de tour

La vanne utilise un mécanisme à bille quart de tour pour le service marche/arrêt. La rotation de la poignée modifie la position de la bille et ouvre ou ferme le passage d'écoulement. Cette méthode de fonctionnement convient aux applications où la vanne doit être actionnée fréquemment ou lorsqu'une simple fonction d'arrêt est requise.

Construction en acier inoxydable 316

Le corps de la vanne est spécifié comme ASTM A351 CF8M (316), la norme ASTM A182 F316 étant utilisée pour la bille et la tige. Cette combinaison de matériaux permet d'obtenir une construction en acier inoxydable pour les applications où la résistance à la corrosion et la compatibilité des matériaux sont importantes. L'adéquation réelle doit être vérifiée par rapport au fluide de traitement et aux conditions de fonctionnement.

Connexions filetées NPT et BSP

La vanne est disponible avec des raccords filetés NPT et BSP pour une intégration avec des tuyauteries et des équipements compatibles. Le type de filetage doit être confirmé avant de commander car les filetages NPT et BSP utilisent des normes de filetage différentes et ne doivent pas être traités comme des connexions interchangeables.

Configuration du siège RPTFE

Le matériau du siège standard est le RPTFE (PTFE+15 %fv). La sélection du siège doit prendre en compte le fluide de travail, la température et la pression de fonctionnement. Lorsque l'application implique des produits chimiques agressifs ou des fluides de traitement spéciaux, la compatibilité des matériaux doit être confirmée avant la sélection de la vanne.

Considérations de sélection

La sélection d’un petit robinet à tournant sphérique nécessite plus que la simple adaptation à la taille du tuyau. Le fluide de travail, la pression, la température, le type de connexion et l'espace d'installation disponible doivent tous être pris en compte. Les limites de pression et de température de la vanne doivent être vérifiées par rapport aux conditions de fonctionnement réelles avant l'installation.

Pour les installations threadées, vérifiez si le pipeline utilise des threads NPT ou BSP. Pour les équipements à accès restreint, vérifiez la position de la poignée et le jeu disponible autour de la vanne. Les matériaux du siège et des joints doivent également être compatibles avec le fluide du procédé pour éviter une usure prématurée des composants.

Scénarios d'application

Le mini robinet à tournant sphérique en acier inoxydable peut être utilisé pour le service d'arrêt dans les systèmes et équipements fluidiques compacts où un agencement de vanne plus petit est requis. Les applications typiques incluent :

Systèmes d'approvisionnement en eau et de drainage

Équipements pneumatiques et conduites d'air comprimé

Équipement d'instrumentation et de test

Petites machines et équipements d'automatisation

Systèmes de refroidissement et unités de filtration

Installations de laboratoire et de plomberie

Systèmes de manipulation de fluides industriels légers

Installation et entretien

Avant l'installation, vérifiez la taille de la vanne, le type de filetage, la pression nominale, la plage de température et la compatibilité des matériaux. Nettoyer les filetages des tuyaux et éliminer les particules étrangères qui pourraient affecter le raccordement ou la surface d'étanchéité. Utilisez une méthode d'étanchéité de filetage appropriée pour la connexion sélectionnée et évitez une force de serrage excessive.

Après l'installation, actionnez la poignée sur toute sa plage d'un quart de tour et vérifiez l'étanchéité du raccordement lors de la mise en service du système. Pendant la maintenance, isolez la vanne de la source de pression avant l'inspection ou le remplacement des composants internes.

Qualité et documentation

L'inspection de la production peut inclure des contrôles dimensionnels, une vérification des matériaux, une inspection de l'assemblage et des tests de pression ou d'étanchéité en fonction des exigences applicables du produit et de la commande. Des dessins de produits et des spécifications techniques peuvent être fournis pour la confirmation des dimensions et la sélection du projet. La documentation matérielle et les dossiers d'inspection peuvent également être organisés si nécessaire.

FAQ

Q1 : À quoi sert un mini robinet à tournant sphérique en acier inoxydable ?

A Mini robinet à tournant sphérique en acier inoxydableest principalement utilisé pour le contrôle des fluides tout ou rien dans les systèmes de tuyauterie, d'équipement et d'instruments compacts. Il convient à l'eau, à l'air, à l'huile et à d'autres fluides industriels compatibles dans la plage de pression et de température spécifiée.

Q2 : Quelle est la différence entre les filetages NPT et BSP ?

NPT et BSP sont des normes de filetage différentes avec des profils et des spécifications de filetage différents. Le filetage de la vanne doit correspondre au tuyau ou au raccord correspondant, la norme de filetage requise doit donc être confirmée avant de commander.

Q3 : Quels matériaux sont utilisés pour la valve ?

La configuration standard utilise ASTM A351 CF8M (316) pour le corps, ASTM A182 F316 pour la rotule et la tige, et RPTFE (PTFE+15 %fv) pour le siège. D'autres matériaux sont disponibles sur demande.

Q4 : Quelles pressions et températures la vanne peut-elle gérer ?

La pression maximale indiquée est de 285 psi et la plage de température est de -25 ℃ ~ 150 ℃. Les conditions de fonctionnement réelles admissibles doivent être confirmées en fonction de la taille de la vanne, du fluide, de la température et de la pression-température nominale applicable.

Q5 : Puis-je demander un dessin du produit avant de commander ?

Oui. Des dessins dimensionnels et des spécifications techniques peuvent être fournis pour confirmer la taille de la vanne, le type de connexion, les dimensions d'installation et d'autres paramètres requis avant la production.

Q6 : Le matériau de la vanne peut-il être vérifié ?

Oui. La vérification des matériaux et la documentation d'inspection associée peuvent être organisées en fonction de la configuration de la vanne et des exigences de la commande. La portée de l'inspection applicable doit être confirmée lors de la passation de la commande.

Q7 : Différents matériaux sont-ils disponibles ?

Oui. D'autres combinaisons de corps, bille, tige, siège et matériaux d'étanchéité peuvent être envisagées pour des conditions de fonctionnement spécifiques, sous réserve de la pression, de la température et de la compatibilité du fluide requis.
