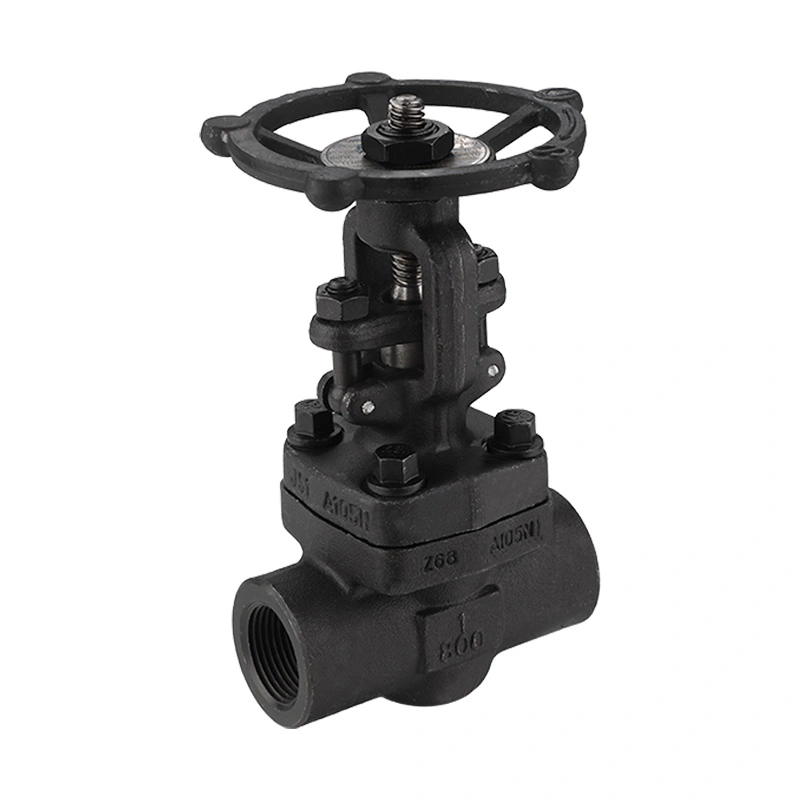

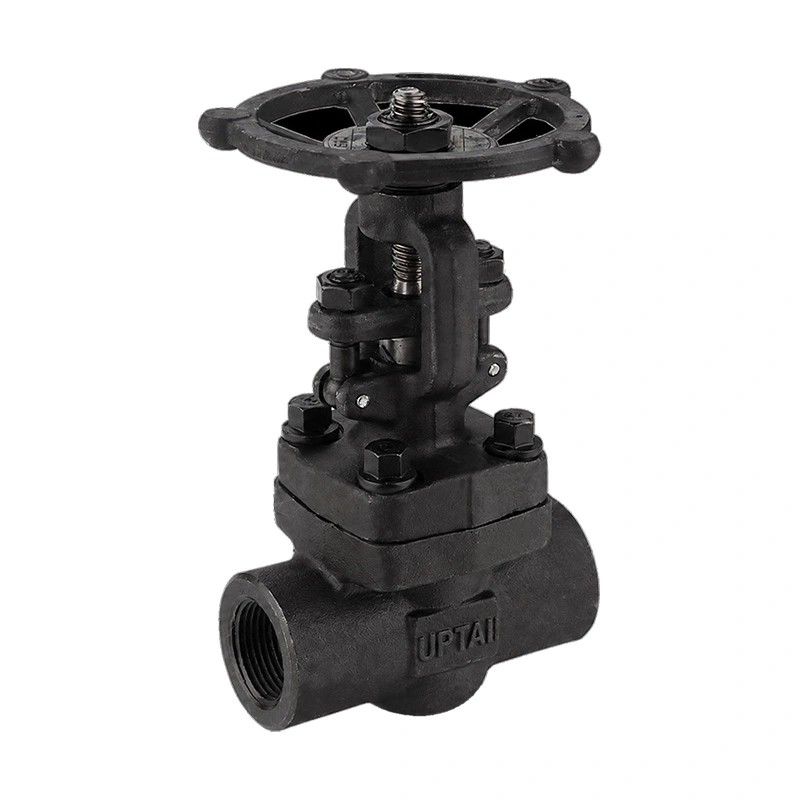

Vanne à vanne en acier au carbone forgé 800LB

Le robinet-vanne en acier au carbone forgé 800LB est un robinet-vanne forgé pour la tuyauterie industrielle de petit diamètre. Il utilise un corps ASTM A105N, un agencement de tige OS&Y, un chapeau boulonné et un fonctionnement par volant. Des connexions NPT, BSP et à emboîtement soudé sont disponibles pour différentes configurations de tuyauterie.

Shangtai fabrique des vannes industrielles à Wenzhou, Zhejiang, en Chine. Le processus de production comprend l'usinage, l'assemblage, les tests de pression, l'inspection, le marquage et l'emballage. Les spécifications des vannes peuvent être confirmées à partir des exigences requises en matière de taille, de connexion, de fluide, de pression, de température et de matériau.

Dimensions principales

Construction des vannes

Le corps de la vanne est en acier au carbone forgé ASTM A105N. Le capot est boulonné au corps, permettant l'accès aux pièces internes une fois la ligne isolée et dépressurisée.

Tige OS&Y

La conception à vis extérieure et à étrier place la tige à l'extérieur du corps de la vanne. Le mouvement de la tige est visible pendant le fonctionnement, ce qui fournit également une indication visuelle simple de la position de la vanne.

Cale solide

Le coin se déplace verticalement pour fermer le passage d'écoulement. Le robinet-vanne est destiné au service d'isolation et fonctionne normalement en position complètement ouverte ou complètement fermée.

Matériaux de tige et de siège

Le matériau de tige répertorié est ASTM A182 F6a. Le disque est disponible en ASTM A-276 Gr. 420 avec une configuration à revêtement dur Stellite 6 en option, tandis que le matériau du siège répertorié est ASTM A-276 Gr. 410.

Pression et température

La vanne est classée CL800 avec une pression de service maximale répertoriée de 1975 PSI. La pression de service applicable dépend de la température, du matériau, de la taille et de la pression-température correspondante. La vanne doit être sélectionnée en fonction des conditions de fonctionnement réelles plutôt que de la seule classe de pression.

La plage de température indiquée est de -29ºc + 425ºc. La compatibilité du siège, de la tige, de la garniture et des autres matériaux internes doit être vérifiée lorsque la vanne est utilisée à des températures élevées.

Options de fin de connexion

La vanne peut être fournie avec des extrémités NPT, BSP ou à souder. La connexion doit correspondre aux spécifications du pipeline et à la méthode d'installation.

TNP

Les extrémités filetées NPT sont spécifiées conformément à la norme de connexion ASME B1.20.1 répertoriée. La taille du filetage et les composants d'accouplement doivent être vérifiés avant l'installation.

BSP

Les extrémités BSP sont disponibles pour les systèmes de tuyauterie utilisant des filetages BSP compatibles. La configuration de filetage requise doit être confirmée lors de la commande.

Soudure par emboîtement

Les extrémités à souder conviennent aux canalisations de petit diamètre où une connexion soudée est requise. Les procédures de soudage doivent suivre les spécifications de tuyauterie applicables.

Exigences NACE

La spécification répertorie NACE MR0175 / ISO 15156. Pour les applications en service acide, les matériaux des vannes et les exigences de fabrication doivent être examinés par rapport aux conditions de service réelles et aux spécifications du projet.

Lorsque la conformité NACE est requise, les qualités de matériaux requises, les limites de dureté, les exigences d'inspection et la documentation doivent être confirmées avant la production.

Applications typiques

Pétrole et gaz :Points d'isolement de petit calibre dans les canalisations en amont, en aval et de procédé.

Raffinage et Pétrochimie :Lignes de traitement, canalisations de services publics et connexions d'équipements nécessitant une isolation manuelle.

Production d'énergie :Conduites de vapeur, de chaudière et de services publics sélectionnées dans les limites de pression et de température spécifiées.

Équipement industriel :Assemblages de tuyauterie compacts et équipements de traitement utilisant des raccords filetés ou à emboîtement soudés.

Points de sélection

Confirmez la taille de la vanne, le type de raccordement, la pression de fonctionnement, la température, le fluide et les matériaux requis avant de commander. Pour les applications de service acide, fournir la spécification NACE applicable. Pour les connexions filetées, confirmez le type et la taille du filetage. Pour les connexions à emboîtement soudé, confirmez les dimensions des tuyaux et les exigences de soudage.

La vanne est destinée à l'isolement. Si l'application nécessite une régulation de débit continu, la méthode de fonctionnement et le type de vanne doivent être examinés avant la sélection.

Installation et entretien

Inspectez la vanne et les extrémités de connexion avant l’installation. Gardez les surfaces internes propres et retirez les couvercles de protection uniquement lorsque la vanne est prête à être installée.

Les raccords filetés doivent être assemblés en utilisant la méthode d'étanchéité spécifiée sans serrage excessif. Pour les versions à emboîtement soudé, la procédure de soudage doit contrôler l'apport de chaleur et respecter les exigences de tuyauterie applicables.

Après l'installation, actionner le volant et vérifier la course complète d'ouverture et de fermeture. Avant l'entretien, isolez et dépressurisez le pipeline. L'inspection doit inclure la tige, la zone de garniture, le raccord du chapeau, le volant et les surfaces d'étanchéité.

Tests et documentation

La vanne est conçue et fabriquée selon la norme API 602, la norme API 598 étant spécifiée pour les tests et l'inspection. L'inspection peut inclure des contrôles de matériaux, une inspection dimensionnelle, des tests de coque, des tests d'étanchéité des sièges, des contrôles de fonctionnement et une inspection finale.

Les informations sur les matériaux, les données dimensionnelles, les dessins, les dossiers d'inspection et la documentation de test peuvent être fournis conformément aux exigences de la commande.

FAQ

Q1 : Qu'est-ce qu'un robinet-vanne en acier au carbone forgé 800LB ?

Un robinet-vanne en acier au carbone forgé 800LB est un robinet-vanne forgé pour la tuyauterie haute pression de petit diamètre. Il utilise un corps en acier au carbone forgé et un élément de fermeture de type porte pour l'isolation du pipeline. La configuration répertoriée comprend le fonctionnement OS&Y, un chapeau boulonné, le fonctionnement par volant et des connexions NPT, BSP ou à emboîtement soudé.

Q2 : Quelle est la différence entre une conception OS&Y et une conception à tige dissimulée ?

Dans une conception OS&Y, la tige est positionnée à l'extérieur du corps de la vanne et bouge visiblement pendant le fonctionnement. Une conception à tige dissimulée maintient le mouvement de la tige à l'intérieur du corps de la vanne. La disposition OS&Y facilite l'identification visuelle de la position approximative de la vanne.

Q3 : Quand faut-il sélectionner une connexion par emboîtement à souder ?

Les extrémités à souder par emboîtement peuvent être envisagées pour les systèmes de tuyauterie de petit diamètre où une connexion soudée est requise. La taille du tuyau, l'épaisseur de la paroi, la procédure de soudage et la norme de tuyauterie du projet doivent être confirmées avant la sélection.

Q4 : La vanne nécessite-t-elle une lubrification régulière ?

Les exigences en matière de lubrification dépendent de la conception de la vanne et des conditions de fonctionnement. La tige et les composants de fonctionnement doivent être entretenus conformément aux instructions de maintenance du fabricant, et des lubrifiants inappropriés ne doivent pas être appliqués aux composants d'étanchéité.

Q5 : Qu'est-ce qui peut provoquer une fuite externe autour de la tige ?

Les fuites au niveau de la tige peuvent être liées à l'état de la garniture, à l'état de la surface de la tige, à un réglage incorrect ou à l'usure des composants. La vanne doit être isolée et dépressurisée avant d'inspecter ou d'entretenir la zone de garniture.

Q6 : Cette valve peut-elle être personnalisée avec d’autres matériaux ?

D’autres configurations matérielles sont disponibles sur demande. Le corps, le disque, la tige, le siège et les autres matériaux requis doivent être spécifiés en fonction du fluide, de la pression, de la température, des conditions de corrosion et des normes applicables.

Q7 : Quelles informations doivent être fournies pour un devis ?

Veuillez fournir la taille de la vanne, le type de raccordement, le fluide, la pression de fonctionnement, la température, la quantité, les exigences en matière de matériaux, les exigences NACE le cas échéant, ainsi que tous les dessins ou spécifications de projet applicables.
