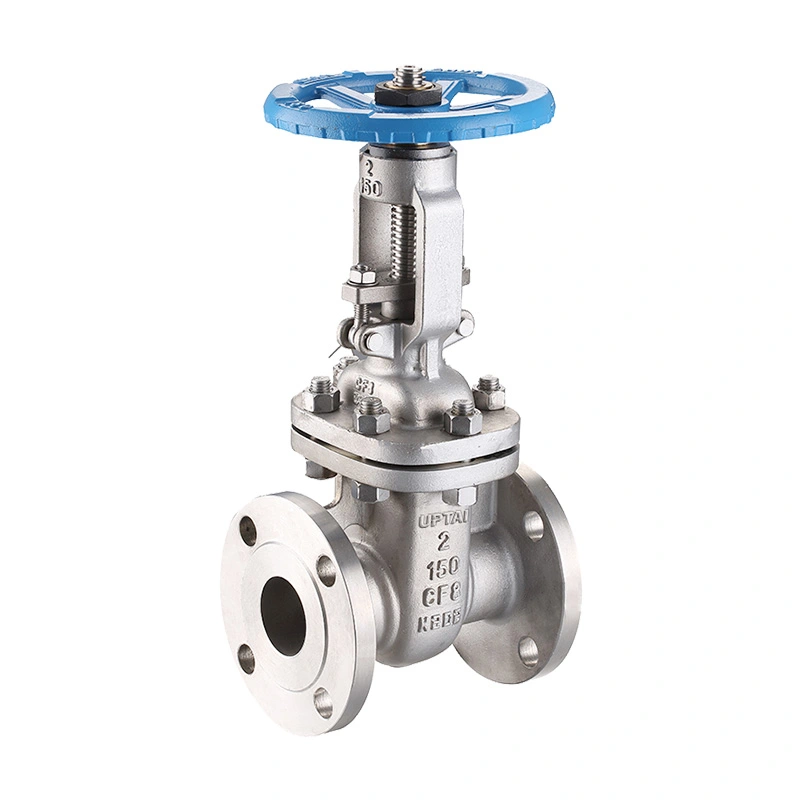

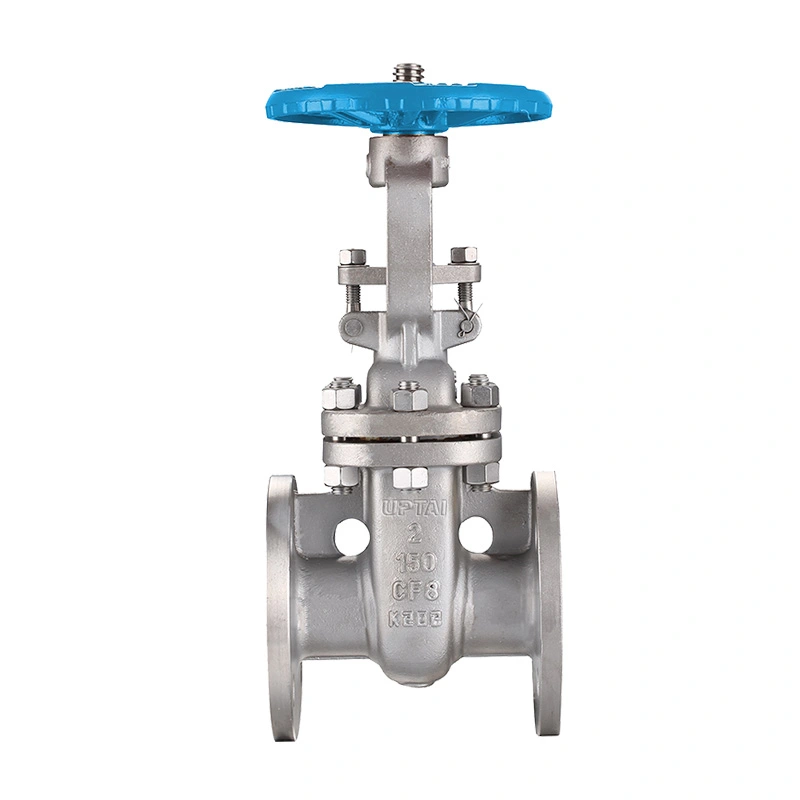

Vanne à vanne en acier inoxydable ANSI 150LB

Le robinet-vanne en acier inoxydable ANSI 150LB est configuré pour l'isolation des pipelines lorsqu'un chemin d'écoulement à passage complet et un corps de vanne en acier inoxydable sont requis. La vanne se déplace verticalement pour ouvrir ou fermer le passage, ce qui rend cette vanne adaptée aux applications qui nécessitent normalement un service entièrement ouvert ou entièrement fermé plutôt qu'un étranglement continu. La configuration répertoriée couvre NPS 2" à 48" et utilise un fonctionnement par volant ou par engrenage en fonction de la taille de la vanne.

Shangtai fabrique des vannes industrielles à Wenzhou, Zhejiang, en Chine. La production de vannes comprend la préparation des matériaux, l'usinage, l'assemblage des composants, les tests de pression, l'inspection, le marquage et l'emballage final. La configuration du produit peut être confirmée en fonction de la taille du pipeline, de la classe de pression, du fluide de fonctionnement, de la température, des exigences matérielles, de la norme de connexion et des spécifications du projet applicables.

Dimensions principales

Construction et principe de fonctionnement des vannes à vanne

La vanne utilise un élément de fermeture de type vanne qui se déplace perpendiculairement à la direction d'écoulement du pipeline. Lorsque la porte est complètement relevée, le passage d'écoulement est ouvert ; lorsque la porte est abaissée, le passage est fermé. Cette disposition directe est généralement sélectionnée pour l'isolation des canalisations où une faible perte de pression en position complètement ouverte est importante.

Les vannes à vanne sont généralement destinées à l'isolation plutôt qu'à l'étranglement de routine. Garder la vanne complètement ouverte ou complètement fermée permet de réduire l'usure inutile des surfaces du portail et du siège. Si une régulation du débit est nécessaire, le type de vanne et les conditions de fonctionnement doivent être évalués séparément.

Corps et disque en acier inoxydable

Les matériaux répertoriés pour le corps et les disques sont ASTM A351 CF8 / CF8M. Ces nuances d'acier inoxydable peuvent être sélectionnées pour les services industriels où la résistance à la corrosion et la compatibilité des matériaux sont des considérations importantes. Le matériau réel doit correspondre au fluide de traitement, à la température, à la pression et aux spécifications du projet.

Potence F304 / F316

La tige est spécifiée comme ASTM A182 F304 / F316. La tige transfère la force de commande du volant ou de l'opérateur au portail. Le choix du matériau de la tige doit être pris en compte en même temps que le corps de la vanne, le disque, le siège, la garniture et le fluide de traitement.

Configuration Stellite 6 places

La configuration de siège répertoriée comprend ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Le revêtement dur Stellite 6 est utilisé sur les surfaces d'assise applicables où une résistance à l'usure et un contact répété avec l'assise sont requis. La disposition exacte du siège doit être confirmée en fonction de la taille de la vanne et de la configuration commandée.

Raccordement à pression et à bride classe 150

La désignation Classe 150 identifie la classe de pression de la vanne selon le système d'évaluation pression-température ASME applicable. Cela ne doit pas être interprété comme une pression de service fixe de 150 PSI. La pression de service maximale indiquée est de 285 PSI, tandis que la pression admissible pour une vanne spécifique dépend du matériau, de la taille, de la température et de la pression nominale applicable.

La vanne utilise des extrémités à brides compatibles RF. Pour les NPS 2" à 24", la norme de connexion répertoriée est ASME B16.5, tandis que les NPS 26" et plus sont spécifiés avec ASME B16.47 série A. Les dimensions des brides de pipeline, la classe de pression, la sélection des joints, la disposition des boulons et l'état de la face doivent être vérifiés avant l'installation.

Fonctionnement de la vanne et sélection de la taille

La méthode de fonctionnement change en fonction de la taille de la vanne. La configuration répertoriée utilise un volant pour les vannes de 2" à 16" et un opérateur à engrenage pour les tailles de 18" et plus. Les vannes plus grandes nécessitent généralement un couple de fonctionnement plus élevé, ce qui rend un mécanisme à engrenages adapté au fonctionnement manuel des vannes de canalisation de plus grand diamètre.

Fonctionnement du volant

Le fonctionnement par volant permet un contrôle local direct pour les tailles de vanne spécifiées de 2" à 16". L'opérateur doit tourner le volant conformément au sens d'ouverture et de fermeture de la vanne et ne doit pas utiliser une force externe excessive pour vaincre une résistance anormale.

Opérateur d'engrenages

Les vannes de 18" et plus sont spécifiées avec des opérateurs à engrenages. La boîte de vitesses offre un avantage mécanique pour ouvrir et fermer des vannes plus grandes et peut être utile lorsque le fonctionnement direct du volant nécessiterait une force de fonctionnement excessive.

Considérations relatives au service NACE

La configuration répertoriée fait référence à la NACE MR0175 / ISO 15156. Ces normes sont associées aux exigences matérielles pour les équipements exposés à des environnements spécifiques contenant du sulfure d'hydrogène dans la production de pétrole et de gaz. L'applicabilité de la NACE doit être confirmée par rapport à l'environnement de service réel, aux exigences en matière de matériaux, de pression, de température et aux spécifications du projet plutôt que d'être supposée uniquement à partir du modèle de vanne.

Pour les applications en service acide, le choix des matériaux et les exigences de dureté peuvent être importants. La configuration complète de la vanne, y compris les matériaux sous pression, les garnitures, les sièges, la tige et les autres composants en contact avec le fluide, doit donc être examinée par rapport aux exigences applicables du projet avant de passer commande.

Industries applicables

Systèmes pétroliers et gaziers

Utilisé pour l'isolation des pipelines dans les applications en amont, intermédiaires, de raffinage et pétrochimiques où les matériaux en acier inoxydable et la classe de pression sélectionnés sont compatibles avec les conditions de service.

Traitement chimique

Convient pour l'isolation de fluides chimiques et de processus compatibles. Le corps, le disque, la tige, le siège et les autres matériaux sélectionnés doivent être vérifiés par rapport à la composition chimique, à la concentration, à la température de fonctionnement et à la pression.

Eau et eaux usées

Applicable à certaines canalisations de distribution d'eau, de traitement, de services publics et d'eau de traitement où une vanne d'isolement à bride est requise.

Systèmes électriques et utilitaires

Peut être utilisé pour l'isolation des canalisations de services industriels, des systèmes liés à l'alimentation électrique, des services CVC et d'autres applications de fluides compatibles dans les limites de pression et de température spécifiées.

Considérations de sélection

Taille du pipeline :Confirmez la taille nominale du tuyau et la taille de vanne requise avant de commander. Les vannes de grand diamètre doivent également être vérifiées pour déterminer l'espace d'installation et de fonctionnement disponible.

Classe de pression :Confirmez que la classe 150 et la pression de service maximale indiquée conviennent à la pression réelle du pipeline à la température de fonctionnement.

Compatibilité moyenne :Vérifiez la compatibilité du corps, du disque, de la tige, du siège, de la garniture et des autres matériaux en contact avec le fluide de traitement en acier inoxydable.

Norme de connexion :Vérifiez la norme de bride, le revêtement RF, la disposition des trous de boulons, le type de joint et les exigences face à face par rapport aux dessins du pipeline.

Méthode de fonctionnement :Confirmez si le fonctionnement du volant ou de l'engrenage est requis en fonction de la taille de la vanne, de la position d'installation, de l'espace de fonctionnement disponible et du couple de fonctionnement requis.

Exigences du service sourd :Si la vanne est destinée au gaz acide ou autre H₂Service contenant S, fournir la NACE ou la spécification du projet applicable pour la confirmation du matériau et de la fabrication.

Installation et entretien

Avant l'installation, inspectez la vanne, les faces des brides, les surfaces d'étanchéité et les couvercles de protection pour déceler tout dommage causé par le transport. Le pipeline doit être correctement aligné afin que les charges externes du tuyau ne soient pas transférées inutilement.

FAQ

Q1 : En quoi un robinet-vanne diffère-t-il d'un robinet à tournant sphérique en matière d'isolation de pipeline ?

Un robinet-vanne utilise une vanne à mouvement linéaire pour ouvrir ou fermer le pipeline, tandis qu'un robinet à tournant sphérique utilise une bille rotative. Les vannes à vanne sont généralement sélectionnées pour une isolation de pipeline plus importante lorsqu'un chemin d'écoulement direct et une résistance à l'écoulement relativement faible en position complètement ouverte sont nécessaires.

Q2 : Que faut-il vérifier si le robinet-vanne est difficile à utiliser ?

Vérifiez si le pipeline est correctement aligné, si la tige et le mécanisme de commande sont propres et lubrifiés comme spécifié, et si une pression excessive ou des dépôts affectent le mouvement du portail. Si une résistance anormale persiste, la vanne doit être isolée et inspectée plutôt que forcée avec un levier externe supplémentaire.

Q3 : Comment un robinet-vanne en acier inoxydable doit-il être stocké avant l'installation ?

La vanne doit être stockée dans un endroit propre et sec avec les protections de bride maintenues en place. Évitez l'exposition à des substances corrosives, à une humidité excessive, aux chocs et à la contamination des surfaces d'étanchéité internes. Les grandes vannes doivent également être soutenues de manière appropriée pendant le stockage et la manipulation.

Q4 : Qu'est-ce qui peut provoquer une fuite après l'installation d'un robinet-vanne ?

Les causes possibles incluent des surfaces d'étanchéité endommagées, une installation inappropriée du joint, des corps étrangers à l'intérieur de la vanne, une opération de fermeture incorrecte ou des problèmes d'alignement de la canalisation. La cause réelle doit être déterminée par inspection et test de pression une fois le système isolé en toute sécurité.

Q5 : Un robinet-vanne en acier inoxydable ANSI 150LB peut-il être fourni selon un dessin de pipeline ?

Oui. La taille de la vanne, les dimensions face à face, la disposition des brides, la position de fonctionnement, la configuration des matériaux et d'autres exigences de connexion peuvent être examinées par rapport à un dessin de pipeline avant la production. Ceci est particulièrement utile pour les vannes de remplacement et les projets avec des dimensions d'installation fixes.

Q6 : La vanne peut-elle être utilisée en remplacement d’un robinet-vanne existant ?

Oui, à condition que la vanne de remplacement corresponde à la taille, à la classe de pression, à la dimension face à face, au raccordement à bride, aux spécifications du matériau, à la méthode de fonctionnement et à l'espace d'installation requis. Les dessins de vannes existants, les informations sur la plaque signalétique ou les données dimensionnelles peuvent être utilisés pour confirmer la configuration.

Q7 : Comment maintenir la durée de vie de la vanne ?

Faites fonctionner la vanne dans ses limites de pression et de température spécifiées, évitez les cycles répétés inutiles, maintenez la tige et le mécanisme de fonctionnement dans un état approprié et inspectez périodiquement la vanne conformément au programme d'entretien du pipeline. Toute fuite anormale ou résistance de fonctionnement doit être examinée rapidement.

Q8 : Quelles informations techniques doivent être confirmées avant de commander ?

Les informations clés comprennent la taille nominale, la classe de pression, le raccordement d'extrémité, la dimension face à face, les matériaux du corps et des garnitures, la configuration du siège, la méthode de fonctionnement, le fluide de service, la pression, la température, les normes applicables et toute exigence particulière en matière d'inspection ou de documentation.
