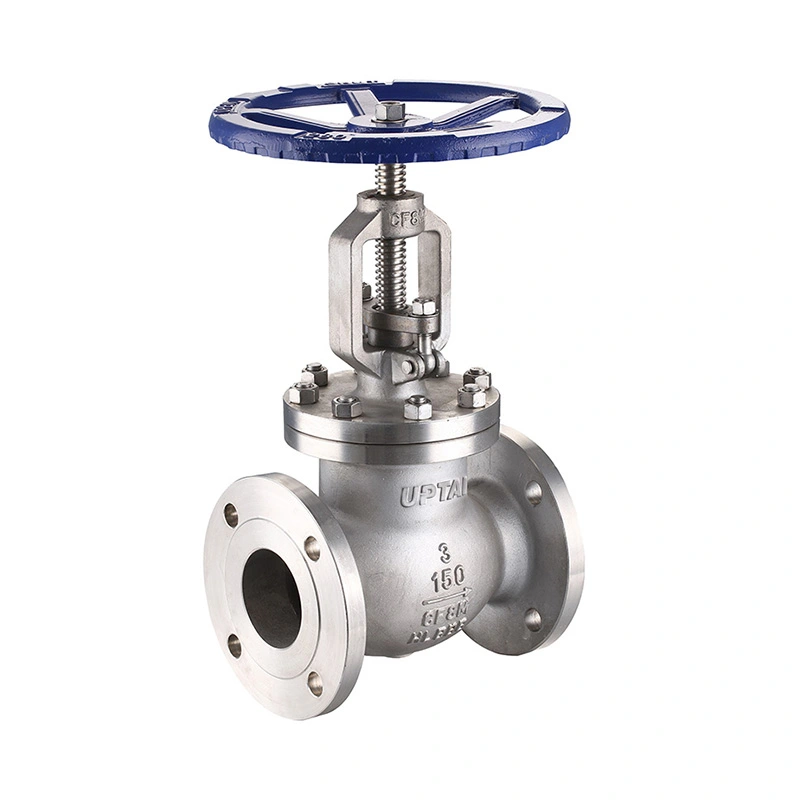

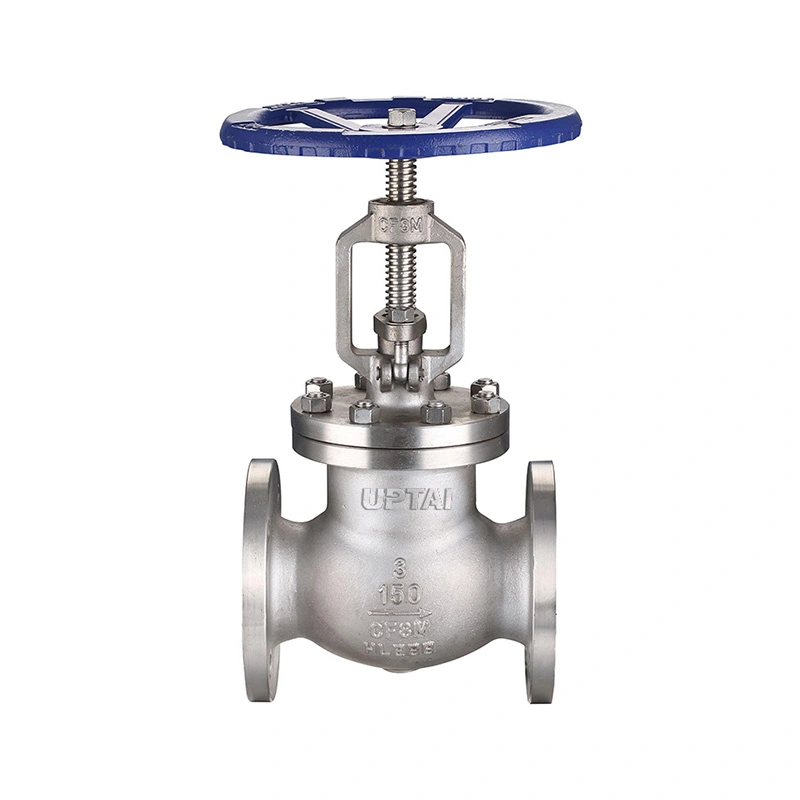

Robinet à soupape à bride en acier inoxydable forgé classe 150

Le robinet à soupape à bride en acier inoxydable forgé de classe 150 est un robinet à soupape en acier inoxydable forgé pour la tuyauterie industrielle et les équipements de traitement. Il utilise un disque à mouvement linéaire pour l'arrêt et la régulation du débit, avec des extrémités à brides compatibles RF et un fonctionnement par volant. La vanne est disponible en tailles de 1/2" à 2" avec les options de matériaux F304 et F316.

Les matériaux forgés du corps, du disque, de la tige et du siège peuvent être sélectionnés en fonction du fluide de travail, de la pression et de la température. Les spécifications de la vanne incluent également les exigences NACE MR0175 / ISO 15156 pour les conditions de service applicables.

Dimensions principales

Conditions de construction et de service

Le corps de la vanne est en acier inoxydable forgé ASTM A182 F304 ou F316. Le disque se déplace le long de l'axe de la vanne et se ferme contre le siège. La rotation du volant modifie la position du disque, ce qui permet d'utiliser la vanne pour l'arrêt ou le réglage du débit contrôlé.

Le disque est disponible en ASTM A182 F304 ou ASTM A182 F316 avec une option STL#6 comme indiqué dans la spécification. La tige et le siège sont disponibles en F304 ou F316. La sélection des matériaux doit prendre en compte le fluide de procédé, la concentration, la température de fonctionnement et les conditions de corrosion.

La vanne est classée CL150 avec une pression de service maximale indiquée de 285 PSI. La plage de température spécifiée est de -29 ℃ + 425 ℃. La pression réelle admissible doit être vérifiée par rapport à la pression-température nominale applicable à la température de fonctionnement.

Connexion à bride et applications

Le robinet à soupape à bride en acier inoxydable forgé de classe 150 utilise des extrémités à brides compatibles RF avec ASME B16.5 spécifié pour la norme de connexion. Le raccord à bride permet à la vanne d'être boulonnée à une bride de pipeline correspondante et de la retirer lorsqu'une inspection ou un entretien est nécessaire.

Avant l'installation, vérifiez la taille de la bride, la classe de pression, le joint, le boulonnage et la dimension face à face. La canalisation doit être correctement alignée pour éviter une charge mécanique excessive sur le raccord de la vanne.

La vanne peut être utilisée dans les secteurs du pétrole et du gaz, de la pétrochimie, du traitement chimique, des services publics industriels et d'autres systèmes de tuyauterie où une construction en acier inoxydable et un contrôle manuel du débit sont requis. Les fluides appropriés peuvent inclure l'eau, la vapeur, l'air, l'huile et les fluides de traitement compatibles dans les limites spécifiées de pression, de température et de matériau.

Les vannes à soupape ont normalement une chute de pression plus élevée que les vannes d'isolement directes en raison du chemin d'écoulement interne. Lorsque la vanne sera utilisée pour une régulation de débit continu, le débit, la chute de pression et la fréquence de fonctionnement requis doivent être pris en compte lors du dimensionnement.

Sélection, tests et FAQ

Lors de la commande, indiquez la taille de la vanne, la classe de pression, la norme de bride, le fluide, la pression de fonctionnement, la température, les matériaux du corps et des éléments internes, la quantité et toute exigence particulière en matière d'inspection ou de documentation. Pour les applications de remplacement, les dessins de vannes existants, les informations sur la plaque signalétique ou les dimensions face à face peuvent être utilisés pour confirmer la configuration.

La spécification répertorie API 602 pour la conception et la fabrication, ASME B16.10 pour les dimensions face à face, ASME B16.34 pour les valeurs de pression-température et API 598 pour les tests et l'inspection. L'inspection peut inclure la vérification des matériaux, les contrôles dimensionnels, les tests de coque, les tests d'étanchéité des sièges et l'inspection finale du fonctionnement conformément aux exigences applicables.

Shangtai fabrique des vannes industrielles à Wenzhou, Zhejiang, en Chine. La production couvre l'usinage, l'assemblage, les tests et l'inspection, avec une documentation produit disponible selon les exigences de la commande.

1. À quoi sert un robinet à soupape en acier inoxydable forgé ?

Un robinet à soupape en acier inoxydable forgé est utilisé pour l'arrêt manuel et la régulation du débit. Le mouvement linéaire du disque permet d'ajuster l'ouverture en fonction des conditions d'écoulement requises.

2. Quelle est la différence entre un robinet à soupape et un robinet-vanne ?

Un robinet à soupape utilise un disque qui se déplace vers le siège et convient à la fois à l'arrêt et à la régulation du débit. Un robinet-vanne utilise une porte qui se déplace verticalement et est généralement utilisé pour le service d'isolation lorsqu'il est complètement ouvert ou complètement fermé.

3. Les matériaux F304 et F316 peuvent-ils être sélectionnés ?

Oui. La spécification répertorie les options ASTM A182 F304 et F316 pour le corps, la tige et le siège. Le matériau approprié doit être sélectionné en fonction du milieu, de la température et des conditions de corrosion.

4. Quelles informations sont nécessaires pour la sélection des vannes ?

Les informations clés comprennent la taille de la vanne, la classe de pression, la norme de bride, le fluide, la pression de fonctionnement, la température, les exigences en matière de matériaux et toute exigence NACE ou d'inspection. Des dessins existants peuvent également être fournis pour confirmer le remplacement de la vanne.

5. D’autres matériaux peuvent-ils être fournis ?

Oui. D'autres matériaux sont disponibles sur demande. La combinaison de matériaux requise doit être confirmée en fonction du support de service, des conditions d'exploitation et des spécifications applicables du projet.

6. Quelle est la fonction du raccordement à bride ?

Le raccord à bride permet de boulonner la vanne aux brides de pipeline correspondantes. Il permet également de retirer la vanne du pipeline pour inspection ou maintenance sans couper le tuyau.

7. Qu'est-ce qu'un robinet à soupape à bride en acier inoxydable forgé de classe 150 ?

Il combine un corps de vanne en acier inoxydable forgé avec des extrémités à brides de classe 150 et un mécanisme à disque de vanne à globe. Il est destiné aux fluides industriels compatibles dans les limites spécifiées de pression, de température et de matériau.
