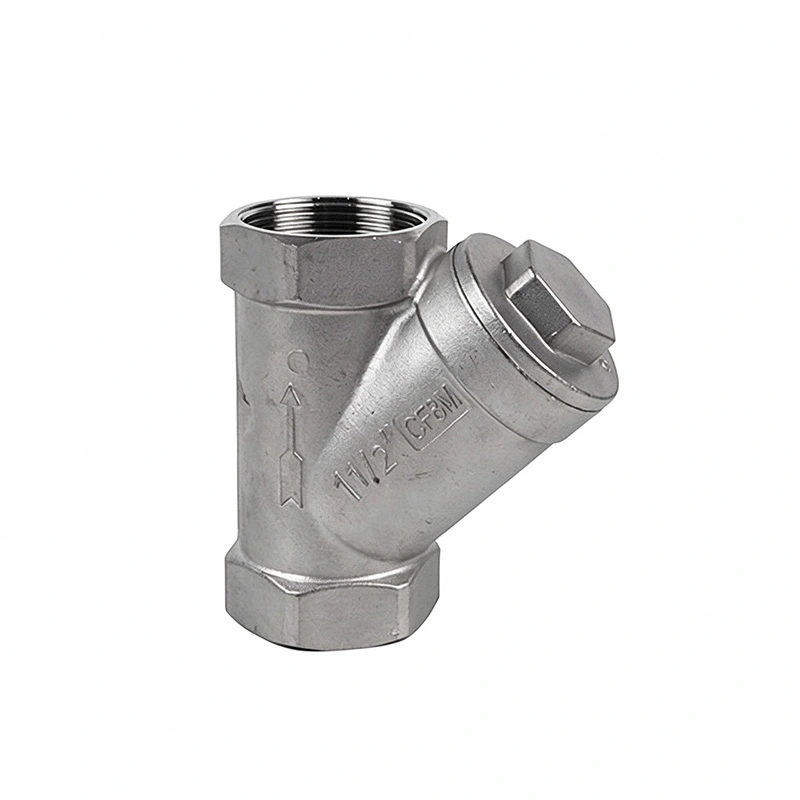

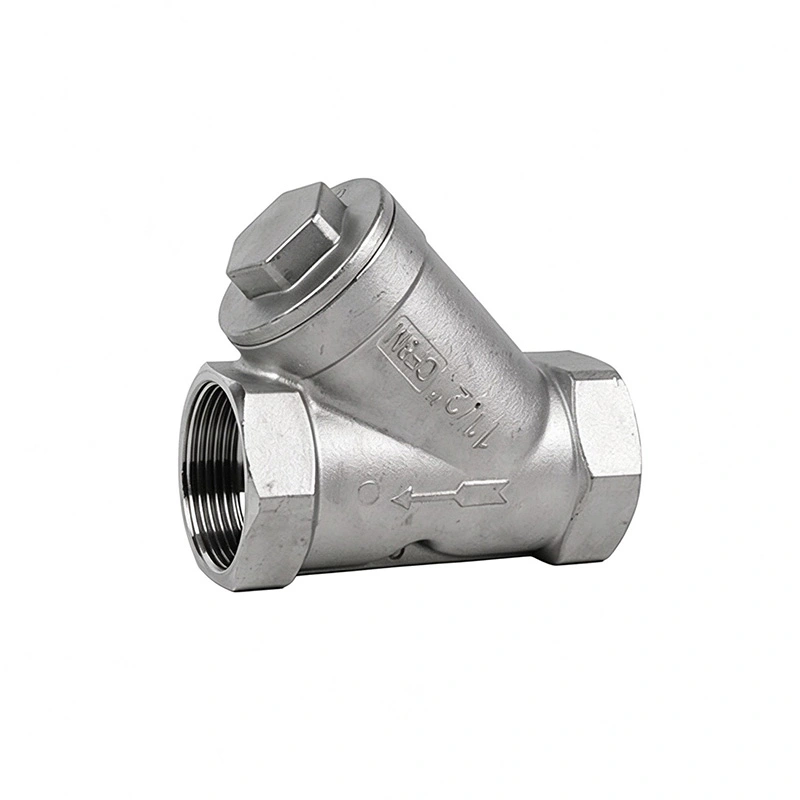

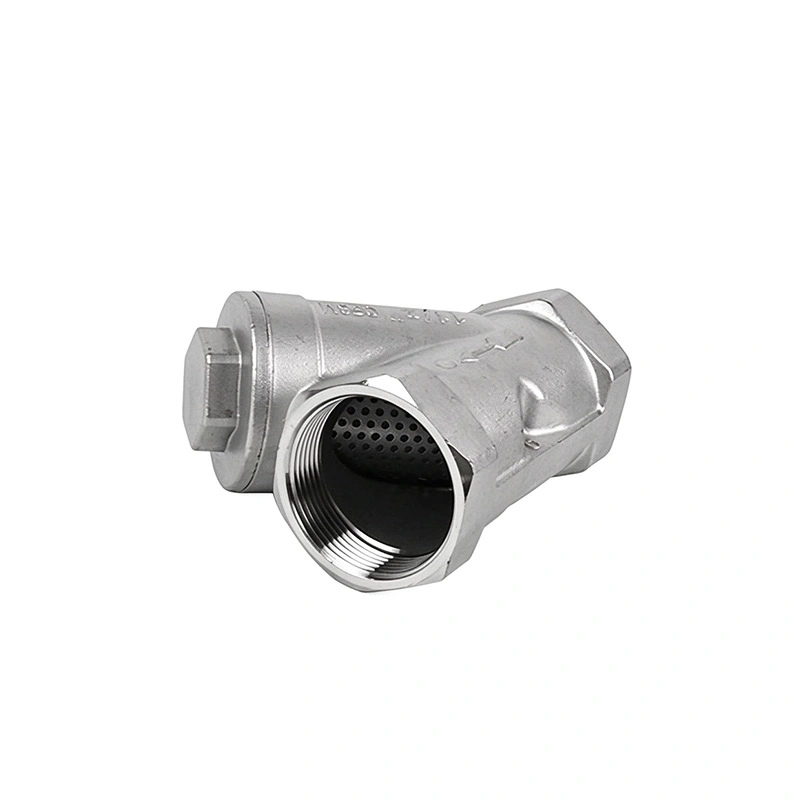

Crépine en Y en acier inoxydable

Un filtre en Y en acier inoxydable est utilisé pour éliminer les matières en suspension, la rouille, le tartre et autres particules indésirables d'une conduite de fluide avant qu'elles n'atteignent l'équipement en aval. Il est généralement installé en amont des pompes, des vannes de régulation, des compteurs, des échangeurs de chaleur et d'autres composants susceptibles d'être affectés par des contaminants solides.

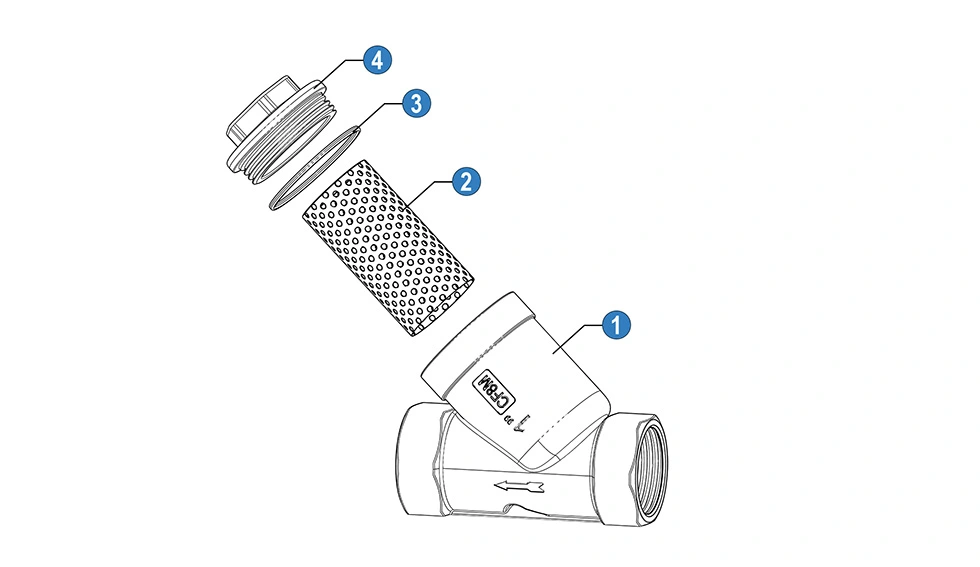

Le fluide entre par l'entrée et passe à travers un tamis amovible installé à l'intérieur du corps du filtre. Les particules solides sont retenues par le tamis, tandis que le fluide filtré continue à travers la sortie. Le tamis peut être retiré et nettoyé lorsque les débris accumulés commencent à restreindre le débit.

Le tamis doit être inspecté et nettoyé lorsque la différence de pression à travers le filtre augmente, que le débit en aval diminue ou qu'une inspection de routine révèle une quantité importante de débris collectés. L'intervalle de nettoyage dépend de la propreté du fluide et des conditions de fonctionnement.

La sélection doit tenir compte de la taille du pipeline, du débit, de la pression de fonctionnement, de la température, du type de fluide et du niveau de filtration requis. Le filtre doit fournir la capacité de débit requise sans créer de perte de pression excessive dans des conditions normales de fonctionnement.

La précision de la filtration est déterminée par l'ouverture du tamis ou les spécifications du maillage. Un tamis plus fin peut retenir les particules plus petites mais peut également créer une chute de pression plus élevée et nécessiter un nettoyage plus fréquent. Le tamis approprié doit donc être sélectionné en fonction de la taille des particules à éliminer et du débit requis.

Les filtres en Y peuvent être utilisés avec de l'eau, du pétrole, du gaz et d'autres fluides industriels compatibles. Le matériau du corps, le matériau de l'écran, les composants d'étanchéité, la pression nominale et la température nominale doivent être vérifiés par rapport aux conditions de service réelles avant la sélection.

Oui. Le sens du débit doit suivre la flèche ou le marquage de débit sur le corps du filtre. La position d'installation doit également permettre d'accéder à la chambre du tamis pour l'inspection et le nettoyage. Les instructions d'installation du fabricant doivent être suivies pour la configuration spécifique.

Un filtre en Y est généralement utilisé pour l'élimination mécanique des particules solides d'un pipeline et est souvent installé comme dispositif de protection en amont d'autres équipements. Un filtre peut utiliser un média de filtration plus fin ou plus spécialisé lorsqu'un niveau d'élimination des particules spécifique est requis. Le choix approprié dépend du fluide, de la taille des particules, du débit et des exigences de filtration.

La perte de pression peut être affectée par la taille du filtre, l'ouverture du tamis, le débit, la viscosité du fluide et la quantité de débris accumulés sur le tamis. La sélection d'une taille appropriée et le nettoyage du tamis avant qu'un encrassement excessif ne se produise peuvent aider à maintenir les conditions d'écoulement requises.

Les informations clés comprennent la taille nominale du tuyau, le type de raccordement, le fluide fluide, la pression de fonctionnement, la température de fonctionnement, le débit, la précision de filtration requise, le matériau du corps et les spécifications du tamis. Pour les applications spéciales, des exigences supplémentaires telles que la résistance à la corrosion, l'orientation de l'installation ou la documentation d'inspection doivent également être confirmées.
